Блютуз колонка: руководство изготовления акустики за 8 долларов

Полезные советы

При сборке следует учитывать несколько основных советов.

• Не стоит забывать о заземлении.
• Следует соблюдать полярность. Иначе устройство выйдет из строя.
• Провода, которыми соединяются элементы, следует делать как можно короче, причем они не должны пересекаться между собой.
• Корпус должен быть герметичным, так как при наличии непредусмотренных отверстий они могут вибрировать, создавая неприятный звук.
• Все основные элементы должны быть легкодоступны.
• Компоненты должны быть надежно приклеены, чтобы избежать повреждений при транспортировке.
• Чтобы избежать короткого замыкания, все элементы следует проверять на полярность при подключении.
• Основные элементы, которые отвечают за регулировку и настройку (Bluetooth-модуль, тумблеры питания, усилитель с регулировкой усиления) следует размещать так, чтобы управление их параметрами происходило комфортно. Необходимо также учитывать и возможность замены одного из компонентов без необходимости разбирать все устройство полностью.

Подпишитесь на наши Социальные сети

С каким голосовым ассистентом выбрать колонку

Мы уже говорили раньше, что у первых производителей были голосовые ассистенты. Их несколько:

1. Google Assistant.
2. Siri.
3. Alexa,
4. Cortana.
5. Алиса.
6. Маруся.

Русскоговорящие из них — Алиса, Google Assistant и Маруся.

Хотя про Марусю сейчас еще мало что можно сказать. Компания Mail.ru проводит бета тестирование этого голосового ассистента.

Скорее всего, только Алиса уже законченный проект от Яндекса. Может различить владельца по голосу, понимает команды, находит и включает фильмы и музыку, вписывается в концепцию умного дома.

Alexa понравится тем, кто владеет английским языком и любит покупать товары по интернету на сайте Amazon.

Google Assistant — также может понимать русский язык. В его наборе порядка 2000 команд, которые он может распознать даже из хаотичного набора слов.

Siri — заточен под музыку, но может принимать сообщения и поддерживать диалог. В отличие от Алисы, Сири от компании Apple не может распознать голос, поэтому отдавать команды может любой и только те которые есть в наборе системы. Добавить новые уже не получится.

Cortana — бренд компании Microsoft. Поддерживает разговор и выполняет четкие указания. Будет полезен при проверке электронной почты. Отберет нужные письма с электронного почтового ящика и зачитает их.

Определение размеров

Они играют важную роль для надлежащего исполнения изделия.

На линейные параметры влияют:

• диаметр используемых динамиков (измеряется до края гофрированной обводки);
• количество динамических излучателей (среднечастотных, сабвуферов и пищалок);
• специфика применения АС (для квартиры, большой аудитории, на свежем воздухе и т.п.) и др.

Размеры колонки с одним набором излучателей могут быть разными. Если будут использоваться 5-6 шт. (3-4 среднечастотных, 1 высокочастотный твиттер и сабвуфер), колонка должна иметь вертикальную ориентацию. Но существуют частные случаи, когда лучше ее выполнить в горизонтальной развертке. Главным определяющим фактором является общий объем внутреннего пространства фазоинвертора для всех вариантов с одинаковым набором излучателей.

Стандартные формы колонок:

• куб;
• параллелограмм;
• усеченный конус.

С внутренней стороны внешней панели монтируются динамики (выходом раструба наружу). Для правильной звукопередачи корпус колонки должен иметь объем, сопоставимый с размерами динамиков и их мощностью. Для его расчета существуют различные варианты: от сложных, многоступенчатых формул до стандартных табличных значений.

Если новичок в радиоделе решит самостоятельно изготовить колонку, ему можно использовать параметры изделия из соответствующих таблиц.

Пример таблицы для расчета несложных фазоинверторов на 1 или 2 динамических излучателя:

№	Диаметр динамика без гофры (в см) и количество (в шт.)	Объем корпуса (внутренний), в см³
1.	10	12500
2.	12	18000
3.	13	21125
4.	16	32000
5.	2 по 10	25000
6.	2 по 12	36000
7.	2 по 13	42250
8.	1 на 12 и 1 на 10	30500
9.	2 по 16	64000

Разработчики таблицы указывают на приближенность значений. При изготовлении возможно немного (до 5-8 %) отступать от них в одну или другую сторону.

Пример расчета линейных размеров колонки с 2 динамиками 13 см в диаметре при их горизонтальном расположении (один над вторым):

1. Расстояние между излучателями (от краев): 8 см.
2. Расстояние от внешних ободков до кромки лицевой панели: 8 см.
3. Ширина: 13+8+8=29 см.
4. Высота: 8+13+8+13+8=50 см.
5. Вычисляется площадь панели: 29х50=1450 см².
6. Узнаем глубину корпуса. Табличный показатель объема делим на площадь лицевой панели: 42250:1450=29 см.

Покраска корпуса

Чтобы начать процесс покраски, я использовал бумажное полотенце и растворитель для краски, чтобы удалить масла или остатки на поверхности корпуса. Как только корпус очистится от любых загрязнений, я нанес несколько легких слоев серой грунтовки

Обратите внимание на винты на нижней стороне — вот почему мы просверлили отверстия для крепления резиновых ножек перед покраской — теперь мы можем использовать несколько винтов в качестве подставки для корпуса при покраске. Я также держу корпус за болт, который я пробил через монтажное отверстие потенциометра. После того, как грунтовки полностью высохли в течение ночи, я отшлифовал поверхность наждачной бумагой с зернистостью 400 и бутылкой с распылителем, наполненной водой

После того, как грунтовки полностью высохли в течение ночи, я отшлифовал поверхность наждачной бумагой с зернистостью 400 и бутылкой с распылителем, наполненной водой.

Затем я нанёс несколько толстых слоев глянцевого белого цвета и, как только он высох, нанес несколько слоев прозрачного лака. После этого я оставил кожух на несколько дней, пока запах растворителя не исчез.

Процесс сборки

Сборка начинается уже на этапе электромонтажных работ.

1. Удобнее вначале соединить верхнюю, нижнюю и боковые грани.
2. Затем выполняется монтаж и подключение электроники и батареи.
3. Далее устанавливается задняя стенка.
4. После опробования электроники подключается динамик, проверяется звук и общая работоспособность устройства.
5. Наконец, динамик с передней стенкой ставится на своё место, колонка окончательно закрывается.

Убедившись, что колонка работает штатно, декорируйте её специальной лентой, синтетическими обоями или тканью. Рекомендуется со стороны динамика установить металлическую сетку или решётку – она защищает диффузор от случайных тычковых движений.

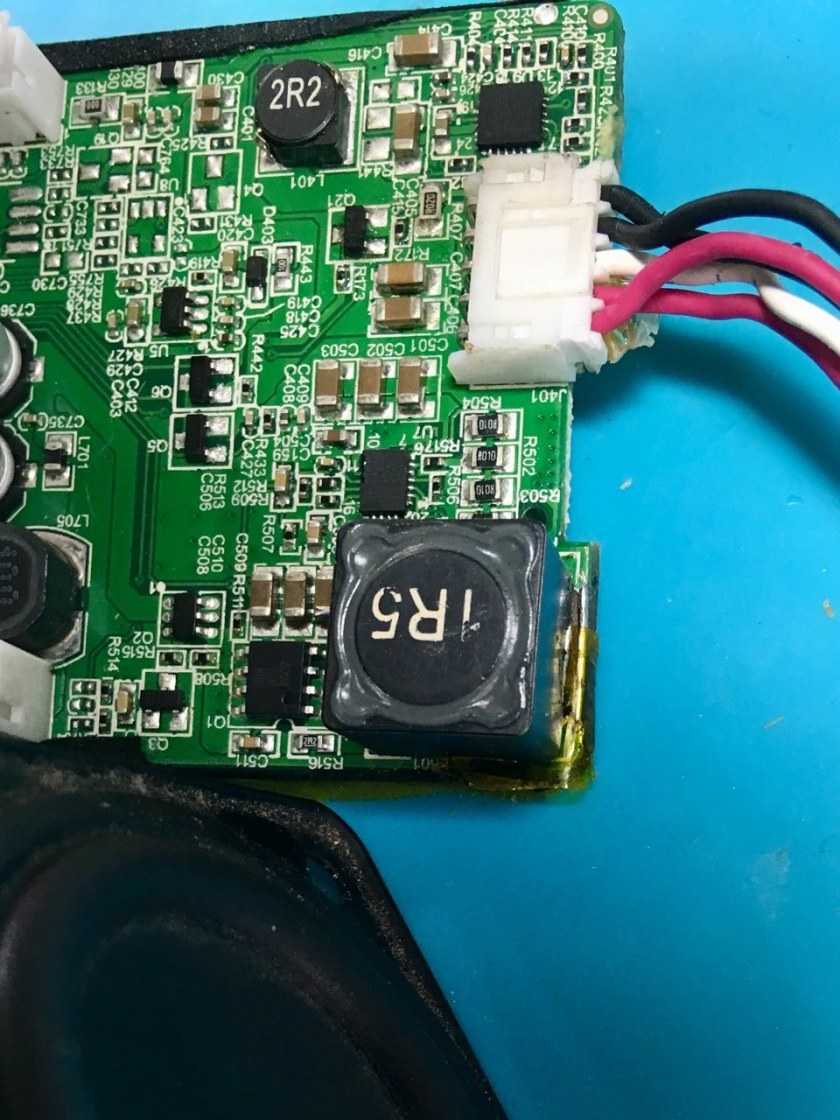

Пайка модулей

Распайка и объединение компонентов схемы производится в следующем порядке:

1. К каждому из динамиков колонки припаивают провода от двух маленьких фишек, идущих в комплекте с усилителем, строго соблюдая полярность. Жёлтый провод припаивают к плюсу излучателя, а синий — к минусу.

2. Красный провод, идущий от аккумулятора, соединяют с контактом «B+» на плате контроллера, чёрный — с «B-».

3. Большую фишку вставляют в красный разъём «BAT» на блоке усилителя, а провода, идущие из неё, припаивают в следующем порядке:

• чёрный — к одной из клемм кулисного микровыключателя;
• красный — к контакту «OUT+».

4. Остаётся отрезать ещё один чёрный проводок нужной длины зачистить и залудить его с двух сторон и припаять ко второй клемме переключателя и к контакту «OUT-».

5. Панель с динамиками, ставшую фасадной, крепят к корпусу портативной колонки саморезами или на термоклей, после этого 2 фишки, идущие от динамических излучателей вставляют в соответствующие гнёзда «Lout» и «Rout» на плате электронного блока DW-CT14+.

Изготавливающий портативную колонку сам определяет, какой из динамиков при расположении блютуз колонки в горизонтальном положении будет левым и правым.

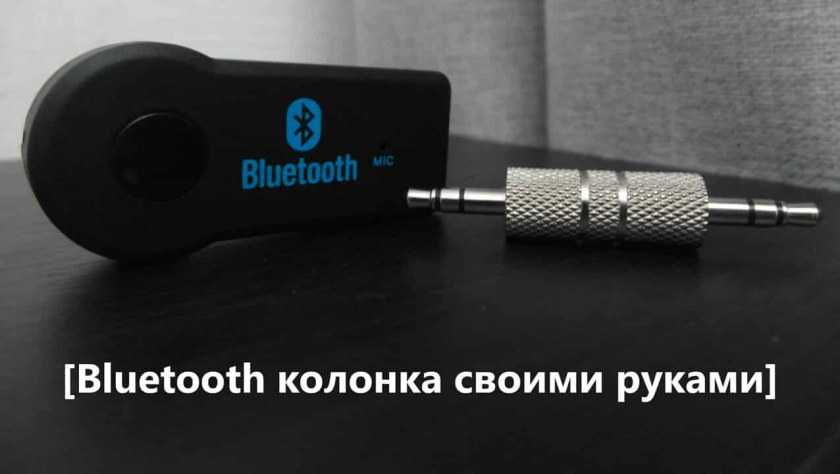

Беспроводная Bluetooth колонка своими руками

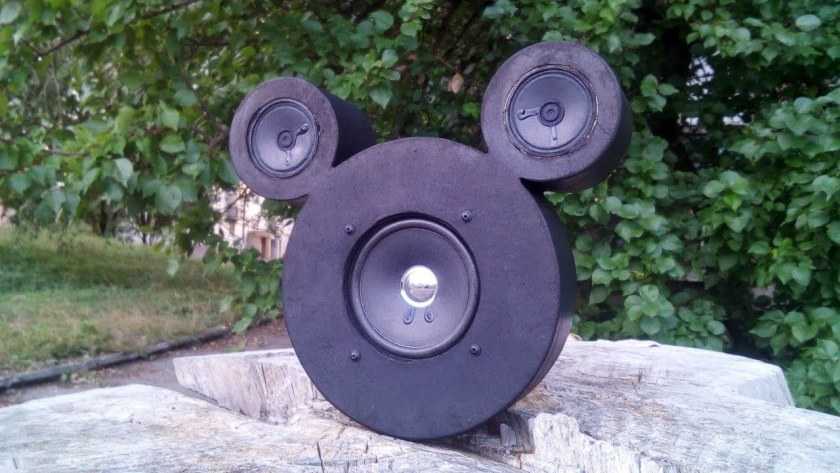

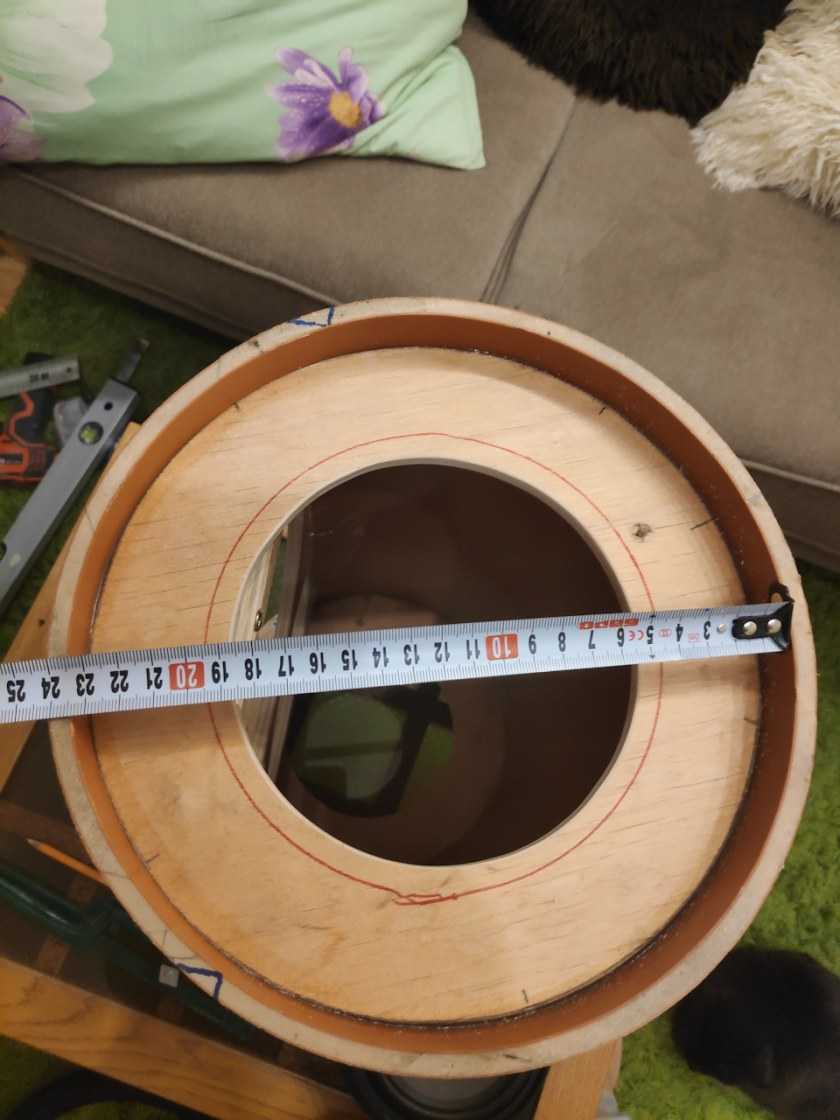

Готовый результат самодельной Bluetooth колонки (акустики) Мой эксперимент изготовления корпуса для беспроводной Bluetooth колонки (акустики) с использованием ЧПУ. Началось все с покупки старого кассетного магнитофона для последующей переделки в Bluetooth акустику. Цена магнитофона 500 рублей. С динамиками у донора оказалось все плохо, звук даже в старых корпусах был скромным. Сконцентрировал усилия на отработке технологии изготовления корпуса «по слоям». Такие корпуса часто встречал в сложной акустике. Я же решил сделать предельно простой вариант.

Весь процесс изготовления есть в видео:

Чертеж выкладываю в ознакомительных целях: Ну и автор не несет ответственности вообще ни за что

Пошаговое руководство по изготовлению колонки

Как нетрудно догадаться, основное отличие собираемой колонки от простого устройства заключается в присутствии платы беспроводной передачи сигнала.

Подобная деталь обладает достаточно внушительными габаритами, относительно общего размера устройства, а также требует дополнительного питания, вследствие чего возникает потребность в дополнительной батарее.

Умная колонка своими руками собирается достаточно просто – следует внимательно выполнять все рекомендации и не пропускать важных моментов.

В общих чертах, создание беспроводной блютуз колонки проводится в несколько этапов:

• Заготовка подходящего корпуса для будущего устройства – по чертежу и размерам, высчитанным относительно габаритов всех функциональных деталей. В корпусе пропиливаются все необходимые грани, просверливаются входные отверстия и выделяются зазоры.
• Установка блютуз модуля и устройства-усилителя, монтаж аккумуляторной батареи и платы для получения зарядки.
• Финальная сборка готовых модулей.

Обратите внимание!

• Индукционный нагреватель своими руками — инструкция как сделать простой и мощный нагреватель

• Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

• Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

Выбираем колонку

Самый ответственный момент. От выбора колонки зависит качество воспроизводимого звука.

Следует понимать, какие задачи ставятся перед собираемым девайсом. Будет ли делаться упор на воспроизведение музыки или на использование голосового ассистента.

Можно даже поискать колонки, которые внешне похожи на HomePod.

Вот достойные варианты с AliExpres:

• GGMM D6 – 3 165 руб.
• COWIN DiDa – 4 040 руб.
• Baseus E50 – 4 713 руб.

Вот несколько колонок из российских магазинов:

• JBL Flip 4 – 5 990 руб.
• JBL Pulse 3 – 9 990 руб.
• Harman Kardon Onyx Studio 3 – 9 990 руб.

Не забывайте про другие особенности колонок разных производителей. Например, некоторые могут параллельно выступать в роли светильника, ночника или зарядки для основного смартфона. Отдельные модели могут образовывать пару для воспроизведения стереозвука.

При проводном подключении звука не забудьте обзавестись кабелем 3.5 мм на 3.5 мм.

Собираем систему и наслаждаемся.

Плюсы и минусы умных колонок

Те пользователи, у которых интерактивная колонка исправно служит в доме или на работе несколько месяцев и более, отмечают некоторые преимущества и недостатки устройства. К плюсам они относят:

1. Удобство голосового управления. Не нужно нажимать клавиши или разблокировать смартфон для того чтобы включить любимый трек или узнать погоду на улице. В это время руки свободны для других дел.
2. Умная мини колонка – компактный девайс со стильным дизайном, который органично вписывается в любой современный интерьер.
3. Возможность управления другими устройствами системы умного дома как в самом жилище, так и дистанционно.
4. Многие девайсы способны различать голоса пользователей и подстраиваться под их интересы, включая, например, разную музыку всем членам семьи или защищая детей от прослушивания неприемлемого контента.

Из недостатков можно выделить:

1. Возможную запись всех разговоров в доме и теоретически вероятный взлом сервера с данными злоумышленниками.
2. Ограниченный набор функций у ряда устройств и совместимость только с гаджетами конкретных марок.

Как управлять умной колонкой

Капсулой можно управлять тремя способами:

• устройство;
• голосовые команды (при включенных микрофонах);
• сенсорная панель расположена в верхней части корпуса.

Голосовое управление

Для голосового управления в верхнюю часть динамика встроено 6 микрофонов, обеспечивающих хорошее общение до 11 утра в полной тишине в комнате.

При постоянном шуме (например, музыка, вода или вентилятор) качество восприятия команд капсулой снижается.

Чтобы вызвать голосового помощника, четко произнесите слово «Маруся».

После этого пользователь может задавать вопросы, отдавать команды вежливому помощнику приятным женским голосом.

Сенсорное управление

Для сенсорного управления умной колонкой нужно запомнить 9 жестов:

• зовет Маруся — долгое касание пальца;
• настройка Wi-Fi: нажмите двумя пальцами примерно на 5 секунд.;
• активация Bluetooth: трижды коснитесь пальцами;
• увеличить громкость — коснитесь и вращайте пальцем по часовой стрелке;
• уменьшение — то же, но против часовой стрелки;
• пауза: короткое касание пальцем;
• начать воспроизведение: двойное нажатие одним пальцем;
• перейти к предыдущей дорожке — коснитесь и проведите пальцем слева направо;
• переход к следующему — то же самое, но справа налево.

У тачпада есть еще один вариант, после поглаживания или царапания капсулы он начинает мурлыкать.

Как подключить к ноутбуку на Windows 10

В ноутбуках предусмотрен встроенный модуль беспроводного взаимодействия с другими устройствами. Для его активации на «Виндовс 10» необходимо открыть панель управления и выбрать соответствующий значок (снизу справа, возле индикатора подсоединения к Интернету).

Включение

После того как значок Bluetooth найден, следует кликнуть на него для включения опции на ноутбуке. На некоторых модификациях переносных ПК функция активируется посредством нажатия клавиши Fn. Проверить правильность подсоединения можно, включив любую музыкальную композицию на колонке.

Обновление драйвера

Отсутствие соединения блютуза с ноутбуком часто обусловлено устаревшим драйвером.

Нажимают Windows и S, вводят в появившейся строке «Диспетчер устройств». Далее выбирают меню Bluetooth и функцию обновления драйвера. Система в автоматическом режиме находит нужный продукт в Сети и устанавливает его на ПК.

Второй вариант – использование специальных утилит.

Настройка

Для точной корректировки беспроводного сопряжения входят в раздел параметров блютуза на ноутбуке. Находят пункт управления, используя сочетание клавиш Windows и S, активируют технологию Bluetooth и выбирают необходимое устройство из перечня доступных подключений.

Там же можно настроить новое подсоединение. Система автоматически находит все доступные устройства. Для этого нужно кликнуть правой кнопкой мыши на колонку, изучив состояние взаимодействия, свойства и прочую техническую информацию.

Выбор нужного подключения

Если система беспроводного соединения ноутбука не находит нужного аксессуара для сопряжения в единую сеть, а другие девайсы видны и готовы к взаимодействию, выполняют несколько шагов:

1. Перезагружают блютуз на подсоединяемом гаджете.
2. Вводят новое наименование колонки вручную (через ПК или смартфон).
3. Запускают повторный поиск Bluetooth.

Вместо названия в списке доступных устройств колонка может обозначаться серийным номером. Его узнают из инструкции.

Переключение звука на Bluetooth-колонку в автоматическом режиме

Регулировать громкость динамиков можно непосредственно с ноутбука. Для этого используют клавиши клавиатуры девайса. Такой способ параллельно будет приглушать или увеличивать системные звуки.

Второй вариант – использование микшера. Для доступа к нему правой клавишей мыши кликают на изображение динамика, выбирают пункт открытия микшера громкости. В появившемся окне высвечивается программа подключенной колонки. При помощи ползунка выставляют требуемый уровень звучания.

Коротко об устройстве акустики

Первые устройства для извлечения звука были простыми: граммофонные пластинки прослушивали через раструбы или слюдяные мембраны. Качество такого звучания можно услышать в старинных фильмах: на фоне высоких частот, шума, треска и шороха иглы. Следующим этапом развития звукопередающей аппаратуры стало появление динамика (электродинамического излучателя с коническим диффузором) — он был изобретен в 1924 г.

Первые устройства отличали большие размеры и ограниченный диапазон частот. Но для тех времен это было ноу-хау. Со временем динамики модернизировали и производили с использованием современных технологий. Их частотный диапазон оценивался как широкополосный, а позднее появились многополосные.

Для изготовления качественной акустики в нее включают не только динамики, которые лучше передают высокие частоты, но и массивные сабвуферы — для низких. Минимальное количество излучателей в нормальной колонке — 2 шт. Акустическая музыкальная система более высокого класса содержит до 6 шт. и 1 сабвуфер. Современные АС, работающие в режиме «монозвук» практически не выпускаются. Исключение составляют варианты акустики военного и федерального назначения.

На смену «Моно» пришли:

1. «Стерео». Этот режим обеспечивается двумя каналами, которые содержат весь спектр частот.
2. «Звук вокруг». У АС в наличии большее количество каналов (4 и выше), которые создают эффект объемного звучания.

Внешний динамик из смартфона

Как сделать блютуз колонку из обычной я рассказал. Но воспроизводить звук можно и через любой смартфон. Например, если у вас в самый неподходящий момент сломалась аудиосистема ноутбука. Для этого не нужен ни паяльник, ни провода, ни приобретение микросхем в Китае. Достаточно специального приложения для Android или iOS. Таких программ на сегодняшний день очень много, вы можете выбрать любую по своему вкусу. Для примера я расскажу о w.

Это приложение условно-бесплатно. То есть им вполне можно пользоваться и никому не платить, но в этом случае каждые 45 минут сигнал будет прерываться не очень приятным звуком и блоком с рекламой. 3$ за полную версию снимут лимит и подарят бонусом хорошее сжатие, а также возможность нескольких соединений одновременно.

Итак, как из телефона сделать блютуз колонку самому своими руками?

1. Скачиваем SoundWire Если какой-то из шагов остался непонятен, все этапы сборки блютуз колонки своими руками на видео легко найти в интернете или ниже.

Словом Bluetooth — называют технологию передачи данных по радиоканалу на небольшом расстоянии в несколько метров, для связи мобильных телефонов, компьютеров и других цифровых устройств. Интерфейс Bluetooth отличается низким уровнем энергопотребления и невысокой стоимостью. В настоящее время используется чаще всего для связи между сотовыми телефонами и беспроводными гарнитурами. Радиоинтерфейс Bluetooth предназначался для передачи данных и речевых сообщений.

В традиционном варианте гарнитуры модуль Bluetooth имеет микросхему, небольшой литий-ионный аккумулятор 3,7В 50мА, микрофон, динамик и кнопку включения.

Низкая стоимость аппаратной части, хорошая степень защиты и простота в использовании — сделали весьма популярным этот стандарт. Bluetooth использует частоты в районе 2,4-2,48 ГГц и не требует лицензирования. На настоящее время мировое промышленное сообщество приняло эту технологию как общий стандарт.

Удобства для пользователей, которые обеспечивает технология Bluetooth , наверняка будет иметь огромную популярность. Скажем, когда вы приходите в офис, ваш карманный компьютер тут же автоматически синхронизируется с настольным ПК, передаются новые контакты на ваш мобильный телефон и т.д.

Bluetooth-модуль содержит формирующую, приёмо-передающую часть аппаратуры и встроенное программное обеспечение . Связь между модулем и хост-контроллером производится с помощью высокоскоростного USB-интерфейса или UART/PCM-интерфейса. Интерфейс хост-контроллера в модуле Bluetooth является командным интерфейсом. Хост через ИХК направляет команды, а в ответ принимает от модуля сообщения об их выполнении; менеджер связи устанавливает необходимую конфигурацию хост-контроллера.

Вluetooth имеет два варианта связи: синхронную и асинхронную. Первый вид рассчитан на установление симметричного соединения и служит для передачи голоса. Скорость передачи информации при этом 64 Кит/с. Асинхронный вариант предназначен для пакетной передачи данных, скорость передачи cоставляет 720 Кбит/с. В начале блока находится код доступа, за ним идёт заголовок пакета, содержащий контрольную сумму пакета и информацию о его параметрах, и в конце область, непосредственно содержащая пересылаемую информацию.

Схема одного из радиомодулей Bluetooth приведена ниже:

Спектр частот, выделенный для Bluetooth, имеет диапазон 2,402…2,480 ГГц, который разбит на несколько каналов. Полоса каждого канала 1 МГц. Смена каналов производится по псевдослучайному закону. Постоянное чередование частот позволяет радиоинтерфейсу транслировать информацию по всему диапазону и исключать воздействия помех со стороны других устройств. Если данный канал занят, система перейдёт на другой, свободный от помех.

Обсудить статью СХЕМА УСТРОЙСТВА BLUETOOTH

Технический прогресс идет вперед семимильными шагами, сейчас даже дошкольники имеют мобильный и умеют выходить в интернет, а видя человека, разговаривающего на улице самого с собой, никто не покрутит пальцем у виска – уже все знакомы с гарнитурой-Bluetooth, относящейся к беспроводным технологиям . Работает такой передатчик с использованием закодированных сигналов, что, помимо удобства, позволяет защитить личные данные. Беспроводной модуль позволяет наладить связь среди нескольких устройств.

Как изготовить своими руками?

Чтобы правильно изготовить и собрать самодельный корпус для системы воспроизведения аудио, следует предварительно подготовить все необходимое:

• материал, из которого предстоит сделать короб;
• инструменты для выполнения работ;
• провода;
• динамики.

Сам процесс состоит из определенной последовательности шагов.

1. Изначально определяется тип колонок, для которых изготавливаются короба: настольные, напольные и прочие.
2. Затем составляются чертежи и схемы, выбирается форма коробки, рассчитывается размер.
3. На фанерном листе производятся разметки 4 квадратов размерами 35х35 см.
4. Внутри двух заготовок размечаются квадраты меньших размеров – 21х21 см.
5. Выпиливается и убирается внутренняя часть. В образовавшийся проем примеряется колонка. Если вырез недостаточен для вхождения, его придется расширить.
6. Далее подготавливаются боковые стенки.

Их параметры таковы:

• глубина модели – 7 см;
• длина одного комплекта стенок (4 штуки) – 35х35 см;
• длина второго комплекта (4 штуки) – 32х32 см.

7. Все заготовки тщательно зачищаются и доводятся до идентичных размеров.

8. Стыки соединений сажаются на жидкие гвозди и закрепляются саморезами.

9. В процессе изготовления конструкции внутреннюю часть обклеивают синтепоном или другим, поглощающим вибрацию материалом. Это необходимо для низкочастотных динамиков.

Установка аккумулятора

Для обеспечения качественной работы беспроводной колонки следует подобрать аккумуляторную батарею с мощностью в несколько ампер-часов. Самым лучшим вариантом будет составление конструкции из двух или трех модулей, собственная емкость которых достигает 2-3А.

Подобные детали продаются на радио рынках, в виде старых аккумуляторов от телефонов и планшетов.

После нахождения нужной детали следует выполнить следующие действия:

Определите место расположения аккумуляторной батареи и примерьте ее к корпусу будущей колонки.
Используя паяльную станцию, подсоедините к батарее провода, а затем временно их изолируйте.
Закрепите аккумулятор на дно корпуса, также отличным местом может стать боковая стенка. Для фиксации используется супер клей.
Аккумуляторная батарея присоединена и готова к дальнейшему подключению к ней прочих устройств

Следует выполнить следующие этапы работы:
Используя паяльник, присоедините USB-кабель к участку для зарядки.
Установите в корпус модуль заряда и закрепите его с помощью супер клея или герметика.
Соедините между собой выход модуля и вход аккумулятора, обращая внимание на полярность.

В качестве проверки следует подключить аккумулятор к телефону или планшету, с помощью присоединенного модуля USB. В том случае, если на плате загорелся светодиод – все работает верно.

Затем следует выполнить следующие действия:

Соедините с помощью паяльника обратный модуль с двумя парами входных и выходных проводов

Обратите внимание на то, что следует оставлять обрыв для питания, его нужно подключать последовательно.
Закрепите выключатель с помощью супер клея или герметика.
Подсоедините выключатель к разрыву питания с помощью паяльной станции.
Проверьте устройство методом его активации, в случае, если все верно, на выключателе загорится светодиод.

Обратите внимание!

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

• Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

• Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

После выполняются такие шаги:

• Все пропаянные контакты изолируются с помощью подручных материалов: герметика или изолирующей ленты. Следует внимательно отнестись к этому этапу работы, так как модули, полученные из Китая, обладают крайне низкими показателями защиты, вследствие чего выгорают даже при небольших выходных замыканиях.
• Обратный модуль питания закрепляется на корпусе колонки с помощью супер клея или герметика.

На этом первый этап сборки собственной самодельной блютуз колонки завершен. Интерфейс питания полностью готов, а платы узлов надежно зафиксированы в корпусе устройства. Пора переходить к монтажу усилителя и беспроводного модуля Bluetooth.

Портативные Bluetooth колонки за 20 баксов и 30 минут. Делаем сами

Идея обладать портативной Bluetooth акустикой давно не давала мне покоя. Однако соотношение цена / качество все никак не приходило к разумному, и по-прежнему оставляет желать лучшего. На рынке есть отличные модели, которые заслуживают быть купленными, как например – портативная колонка JBL Voyager. Правда цена тут слишком высока — порядка 220 долларов США. Но и переплачивать только за именитый бренд не особо хочется.

Ведь по сути, вся портативная акустика – это обычная мультимедиа акустика + Bluetooth модуль + литий-ионный аккумулятор. И если соединить эти компоненты самостоятельно, то можно получить совсем неплохой по качеству бюджетный вариант.

Краткий план:

1. Выбрать мультимедиа акустику.
2. Выбрать Bluetooth модуль.
3. Выбрать литий-ионный аккумулятор (портативное зарядное устройство).
4. Все это соединить синей изолентой.
5. Профит. Наслаждаться портативной музыкой с друзьями.

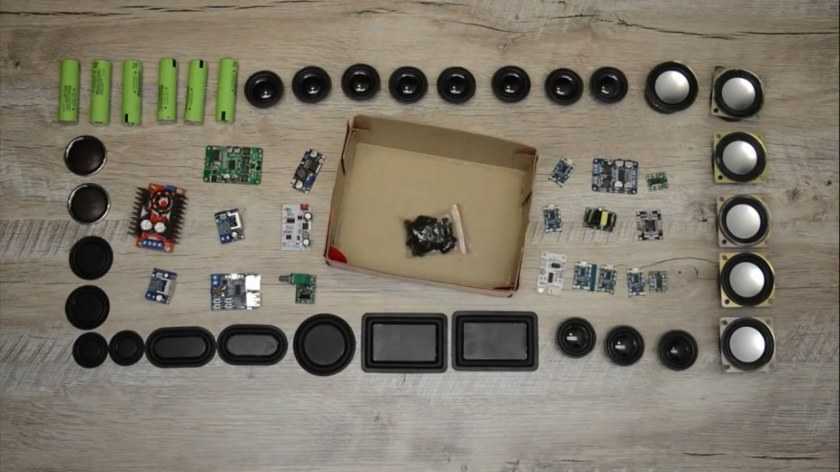

Выбор компонентов.

1. Одними из важнейших характеристик портативных колонок, на мой взгляд, являются размер и вес. Исходя из этих обязательных критериев, поищем наиболее популярную и недорогую модель мультимедиа акустики. Ok, google) После анализа характеристик, выбор пал на колонки Sven 315. За цену около 8 долларов США, мы получаем очень компактные с качественным звуком мультимедиа колонки. Огромное количество позитивных отзывов это подтверждают. (https://market.yandex.by/product/6226111/reviews?hid=91107&track=tabs)

Полюбуйтесь, вот они (https://www.sven.fi/ru/catalog/multimedia_2.0/315.htm)

Технические характеристики:

• Тип 2.0
• Усилитель встроенный
• Выходная мощность 5 Вт (2 x 2,5 Вт)
• Нижняя граница част. диапазона 100 Гц
• Верхняя граница част. диапазона 20 000 Гц
• Высота 70 мм / Ширина 70 мм / Глубина 65 мм
• Питание от USB

2. Следующий компонент — Bluetooth модуль. При беглом осмотре сайтов www.dx.com и www.aliexpress.com нашлись подходящие модули за 6-7 долларов США (https://www.dx.com/s/bluetooth+audio+receiver+module). Однако по объявлению на местном сайте барахолки внезапно нашелся вариант, который можно было забрать уже на завтра за 10 долларов США. Ждать посылки от китайских друзей не особо хотелось, и я приобрел то что было. Мой вариант (Bluetooth Music Receiver Adapter Dock Adaptor Audio Stereo a2dp 30 pin)

Этот адаптер предназначен для подключения к устаревшим док станциям с 30-pin разъёмом Apple. Для сопряжения более новых i-гаджетов (с lightning разъемом) или андроид гаджетов через Bluetooth.

3. И последний компонент — это литий-ионный аккумулятор. Здесь все просто. Поскольку питание наших колонок идет от стандартного кабеля USB (5V), то и берем любое портативное зарядное устройство с выходом USB и емкостью на сколько не жалко денег. (https://catalog.onliner.by/portablecharger/~fp=5v) Тут чем больше емкость аккумулятора, тем дольше играет музыка.

Сборка.

Первым делом нам нужно разобрать SVEN 315. Я воспользовался видео-инструкцией.

Затем разбираем Bluetooth модуль, извлекаем плату. Это нужно только для конкретной моей 30-pin модели (для плат, заказанных с https://www.dx.com/s/bluetooth+audio+receiver+module этого не потребуется).

Разобрав колонку, укорачиваем провод входа аудио и припаиваем его к Bluetooth модулю. Так же разветвляем и припаиваем питание +5v от USB.

Крепим внутри все термопластичным клеем, чтобы ничего не болталось.

После монтажа можно проверять. Подключаем колонки через USB к портативному зарядному устройству. И спариваем с телефоном.

Вот и все.

У нас получились отличные бюджетные портативные колонки, с которыми можно смело отправляться на пикник с друзьями.

UPD. Демо:

Александр Малышев

владелец «Яндекс.Станции x Покрас Лампас»

Первый в очереди

Я пользовался «Алексой» и Google Home — они неудобны в России. «Яндекс.Станция» же локализована, у нее были хвалебные обзоры у блогеров. В какой-то момент увидел объявление о выходе лимитированной версии и решил взять.

Я один приехал к семи утра. Сначала стоял около магазина, но быстро замерз. Арендовал «Яндекс.Драйв», припарковал его у входа и грелся в нем за два рубля в минуту. В десять открыли магазин. Появились другие покупатели, человек десять. Написали список, кто когда пришел, и создали чат. Договорился с продавцами в магазине, чтобы всех покупателей отправляли ко мне, и вписывал их в чат. Где-то в 12:30 нас выгнали из магазина. Я организовал очередь по списку. В какой-то момент ребята из «Яндекс.Еды» угостили нас едой — было мило.

В итоге купил первые две колонки. Одну продал, второй пользуюсь сам. «Станция» стоит на рабочем столе, в основном у меня к ней только два запроса: послушать музыку и узнать погоду. Поскольку я сам разработчик, то хочу что-то свое написать для «Станции», но пока руки не доходят.

Я один приехал к семи утра. Сначала стоял около магазина, но быстро замерз

Проблемы в общении

Вообще, «Яндекс» не очень популяризирует «Станцию» среди разработчиков. Это грустно, потому что кажется, что за голосовыми интерфейсами будущее. Уже сейчас, если ты не программист или дизайнер, тебе не очень нужен компьютер — все действия можно совершать в телефоне или с помощью «Станции».

Основная проблема «Яндекс.Станции» и всех голосовых помощников — с ними неудобно общаться голосом. Намного удобнее делать это короткими звуковыми посланиями: щелчками, отдельными буквами. Не говорить постоянно «следующая песня», а свистнуть. Это эффективнее.
