Rfid-метки: что это такое, как работает, виды и типы идентификации

Проект на Arduino

RFID система контроля доступа для дверного замка

Давайте создадим небольшой проект на Arduino, чтобы продемонстрировать, как простой модуль RFID считывателя RC522 можно использовать для создания RFID системы контроля доступа для дверного замка. Наша программа будет сканировать уникальный идентификатор каждой RFID метки, когда она достаточно близко, чтобы запитываться от считывателя RC522. Если UID метки соответствует предопределенному значению (), которое хранится в памяти Arduino, доступ будет предоставлен. И если сканируем любую неизвестную метку, доступ будет запрещен. Круто! Так ведь?

Так выглядит результат.

Рисунок 13 – Демонстрация работы RFID системы контроля доступа для дверного замка

Конечно, этот проект можно привязать к открытию дверей, включению реле, включению светодиода или к чему-то еще.

Если вы не знакомы с символьными LCD дисплеями размером 16×2, то взгляните на эту статью.

Прежде чем мы перейдем к загрузке кода и сканированию меток, давайте посмотрим на принципиальную схему проекта.

Рисунок 14 – RFID система контроля доступа для дверного замка. Подключение RFID считывателя RC522 и LCD дисплея к Arduino

Всё! Теперь попробуйте приведенный ниже скетч в работе.

Программа довольно проста. Сначала мы включаем необходимые библиотеки, определяем выводы Arduino, создаем объекты LCD и MFRC522 и определяем главную метку.

В функции мы инициализируем интерфейс SPI, объект MFRC522 и LCD дисплей. После этого мы печатаем на LCD дисплее приветственное сообщение.

В функции мы ждем, пока не будет отсканирована новая метка. Как только это будет сделано, мы сравним неизвестную метку с мастер-меткой, определенной в функции . Всё! Если ID метки совпадает с ID мастера, доступ предоставляется, в противном случае в доступе будет отказано.

Ключевым моментом в проекте является пользовательская функция . Как только она просканирует новую карту, внутри цикла она преобразует 4 байта UID в строки и объединяет их для создания одной строки.

Разновидности RFID-меток

Основным критерием, по которому разделяют метки, считается тип питания:

пассивный идентификатор – встроенный источник энергии отсутствует, ее запас метка пополняет от считывателя. Вариант наиболее распространенный, цена на него невысокая;
активная метка – имеет встроенный аккумулятор, позволяющий самостоятельно пересылать идентификационные сведения;
пассивная метка со встроенным элементом питания – передает сигнал после получения запроса, поступающего от радиопередатчика.

Любой из видов меток обладает доступностью для записи информации либо исключительно для чтения сохраняемых данных. Такая особенность определяется возможностями встроенного типа памяти:

RW – для многократных записей и удалений сведений;
WORM – разрешается записывать данные и считывать их неоднократно. Стирание информации на таком теге не представляется возможным;
RO – сведения записываются в момент изготовления, изменять их не получится. Такими метками пользуются для маркировки товаров с целью их идентификации.

Еще один вариант классификации транспордеров – по частоте, на которой передаются сведения. Именно от этого показателя зависит удаленность, на которой происходит считывание метки:

сверхчастотная – метка отличается максимальным радиусом действия, разрабатывалась с целью применения в складской деятельности;
высокочастотная – недорогой и экологически неопасный элемент, используемый в логистике и системах платежей. Интегрируется в проездные билеты для городского транспорта;
низкочастотная – таким тегом чипируют людей или животных, информация с них на больших расстояниях не считывается;
транспордер ближнего действия – функционирует во влажной среде, передает сигналы даже через упаковочный материал, имеющий металлические вставки.

Показатели мощности тега и считывающего сканера идентичны, но иногда метка излучает более низкий сигнал.

Все существующие системы РФИД разделяют на три вида, зависящие от применяемой метки и передатчика радиоволн:

PRAT – используется активная метка и пассивный приемник данных. Рабочий радиус – до шестисот метров;
ARPT – противоположный вариант. Считыватель посылает сигнал и получает необходимые сведения с пассивной метки;
ARAT – передатчик находится в активном режиме постоянно, применяется любая метка.

Типы NFC-меток

Существует четыре типа меток, описанных NFC-форумом, все они базируются на RFID-протоколах. Это делает NFC метки частично совместимыми со многими уже существующими RFID системами (например, Mifare и FeliCa). Хотя эти более старые системы не поддерживают NDEF, они, однако, могут опознавать NFC метки, которые совместимы с ними. Например, считыватель RFID, который предназначен для работы с метками Mifare Ultralight, может считать идентификационный номер метки NFC 2 типа, хоть и не может прочитать закодированную NDEF информацию. Есть также пятый тип, который совместим с технологией, но при этом не является частью NFC-спецификации.

Типы 1, 2 и 4 основаны на ГОСТ Р ИСО/МЭК 14443A (состоит из четырёх частей: , , , ), тип 3 — на ГОСТ Р ИСО/МЭК 18092. Более подробно про каждый из типов можно прочитать под спойлером.

Тип 1:

Основан на ГОСТ Р ИСО/МЭК 14443A;
Может быть как только для чтения, так и для чтения/записи;
Содержит от 96 байт до 2 кбайт памяти;
Нет защиты данных от коллизий (прим. — коллизии могут возникнуть; когда два активных источника передают данные одновременно);
Примеры: Innovision Topaz, Broadcom BCM20203.

Тип 2:

Аналогично типу 1 основан на NXP/PhilipsMifareUltralight метках (ГОСТ Р ИСО/МЭК 14443A);
Может быть как только для чтения, так и для чтения/записи;
Содержит от 96 байт до 2 кбайт памяти;
Скорость взаимодействия 106 кбит/с;
Поддержка анти-коллизий;
Пример: NXP Mifare Ultralight.

Тип 3:

Основан на метках SonyFeliCa (ГОСТ Р ИСО/МЭК 18092 и JIS-X-6319-4) без поддержки шифрования и аутентификации, которая предоставлена спецификацией FeliCa;
Может быть либо только для чтения, либо для чтения/записи;
Скорость взаимодействия 212 или 424 кбит/с;
Поддержка анти-коллизий;
Пример: Sony FeliCa.

Тип 4:

Аналогично типу 1, тип 4 основан на ГОСТ Р ИСО/МЭК 14443A;
Может быть либо только для чтения, либо для чтения/записи;
2, 4 или 8 кбайт памяти;
Скорость взаимодействия 106, 212 или 424 кбит/с;
Поддержка анти-коллизий;
Пример: NXP DESFire, SmartMX-JCOP.

Пятый тип является собственностью NXPSemiconductors и, вероятно, самым распространённым на сегодняшний день MifareClassictag (ГОСТ Р ИСО/МЭК 14443A):

Память: 192, 768 или 3584 байта;
Скорость взаимодействия 106 кбит/с;
Поддержка анти-коллизий;
Пример: NXP Mifare Classic 1K, Mifare Classic 4K, Mifare Classic Mini.

Для чего нужны QR-коды?

Сегодня, для большинства людей, QR-коды являются доказательством вакцинации и служат как пропуск в общественные заведения. Некоторые откровенно их ненавидят, потому что они, по их мнению, ограничивают их свободу. Но сами по себе QR-коды ни в чем не виноваты, а просто выполняют свою функцию. При помощи них можно легко создать цифровую визитку, быструю ссылку на сайты и так далее. Благодаря им не нужно выписывать адреса сайтов или никнеймы своих друзей в Instagram и других сервисах — достаточно просканировать код.

Само собой разумеется, это очень краткое описание технологии. Создать QR-код может любой желающий — для этого есть простые сайты и приложения.

Что такое QR-код

QR-код или Quick Response Code — код быстрого ответа. Это двумерный или матричным штрихкод — оптическая метка, содержащая в себе информацию об объекте, к которому она привязана.

Согласно статистике, 97% опрошенных встречали QR-коды в повседневной жизни: на чеках, квитанциях, билетах, в магазинах, наружной рекламе, в музеях, в общественном транспорте и на визитках. А 62% — использовали их для оплаты, перехода на сайт, предъявления билета, считывания контактных данных и внесения пожертвований.

Важно! В QR-код обычно закладывают до 2-3 килобайт информации. Максимальное значение — до 15 килобайт

Самый маленький QR-код имеет размер 21 х 21 пиксель, самый большой — 177 х 177 пикселей.

На сегодняшний день это один из надежных способов хранения информации, так как ее можно корректно считать, даже если какая-то деталь на изображении стерлась.

Код быстрого реагирования состоит из белой рамки, четырех квадратов по углам, а также из горизонтальных и вертикальных компонентов.

Пример QR-кода, который ведет на сайт

Различия между QR-кодом и штрих-кодом

Давайте рассмотрим ключевые различия двух видов кода.

Характеристики	QR-код	Штрих-код
Тип матрицы	Двумерный	Линейный
Размер	До 7000 символов	До 70 символов
Вид изображения	Точки в квадратной сетке	Параллельные линии
Цель	Хранение и передача текста, URL, музыки, контактных данных, информации о продукте	Хранение и передача данных о товаре: цена, артикул, производитель
Где используется	В бизнесе и переговорах — как визитка. А также для передачи любой информации, которая находится в сети	Магазины, кинотеатры, больницы, почтовые отделения, службы логистики

Различие в изображении кода:

Визуальное различие двух видов кода

Какие бывают метки

Отдельным разделом стоит рассмотреть классификацию технологии. Все RFID-тэги подразделяются в соответствии со своими характеристиками:

По источнику питания: активные, пассивные и полупассивные.
По рабочей частоте: LF-низкочастотные, HF-высокочастотные и UHF-ультравысокочастотные.
По типу памяти: только считывание, однократно или многократно записываемая.
По материалу изготовления: самоклеящийся стикер, метка с интеграцией (этикетка, бирка), корпусной микрочип (универсальный, для обычной или металлической поверхности).

Пассивные метки. Обладают самым миниатюрным размером, относительно простой модификацией. Основное требование – соблюдение небольшого расстояния между чипом и считывателем. Эту категорию часто используют для карт идентификации. Например, карта метрополитена или пластиковая банковская карта.

Активные метки. Обладают более большими размерами и широким радиусом действия, за счет встроенной батареи питания. В зависимости от цели использования и ценовой категории, идентификаторы оснащены более сложной начинкой и корпусом.

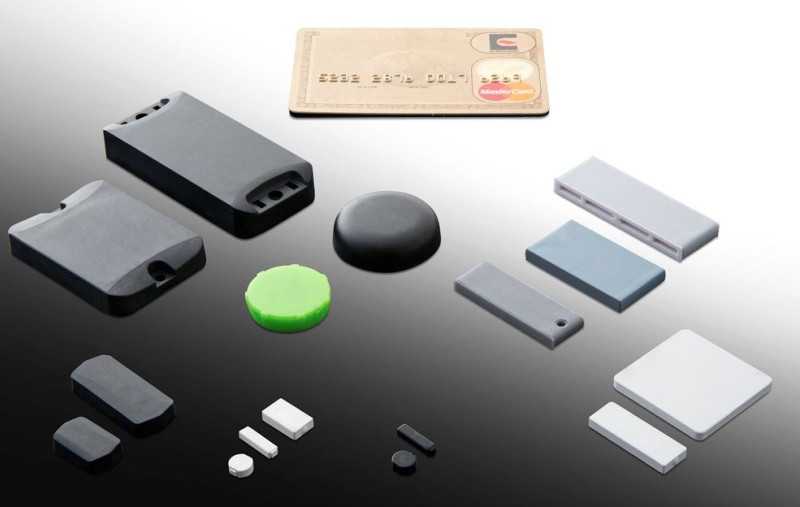

Основные конструкции RFID-идентификаторов

Форма диска или круглая. Самая распространенная форма выпуска. Основным преимуществом этого модельного ряда является материал, из которого изготавливается корпус. Это может быть АВС-пластик, полистирол или эпоксидная смола. Диаметр изделия варьируется от 10-15 мм до 10 см. В зависимости от материала чип-идентификатор выдерживает широкий спектр рабочих температур от −40 °C до +90 °C. Стоимость изделия начинается от 53 рублей.
Форма колбы или тубы. Эта модель чаще всего изготавливается из стекла или пластика. Размер изделия от 12 мм до 32 мм. Внутри трубки надежно располагается электронная микросхема с развязывающим конденсатором, действие которого помогают сгладить небольшие колебания сети. Стеклянная или пластиковая трубка имеет отличную механическую прочность, так что компоненты заключенные внутри невозможно повредить. Стоимость такого изделия начинается от 163 рублей.
Корпус из пластика прямоугольной формы. Модель с корпусом из высокопрочного пластика, специально разрабатывалась для использования в тех сферах, где предъявляются повышенные требования к механической износостойкости изделий. Прямоугольная модель идентификатора имеет немного большие габариты, чем вышеописанные аналоги, что позволяет разместить внутри более длинную катушку, обеспечивая микрочипу больший радиус действия. Стоимость изделия начинается от 153 рублей.
Идентификатор в форме часов.Первый раз уникальное устройство было протестировано в начале 90-х годов, использовалось в узком направлении для пропуска туристов на горнолыжные трассы. Сегодня модель имеет более широкий спектр применения, в первую очередь его работу оценили в системе контроля доступа, а также в платежно-пропускных терминалах. Цена на изделие начинается от 81 рубля.
Форма пластиковой карты. Конструкция и работа бесконтактных пластиковых карт давно известна всем, даже непросвещенным пользователям интернет-ресурсов, это кредитные, дебетовые и телефонные карты. Изделие изготавливается из PVC пластика, при помощи технологии ламинирования, имеет хорошую механическую прочность. Отличительной характеристикой модели выступает большая дальность действия и недорогая стоимость в пределах 12 рублей.
Самоклеящаяся этикетка. Идентификатор изготавливается из тончайших пластиковых листов или плотной бумаги, между которыми располагается катушка и микрочип. Модель обладает достаточной гибкостью, чаще всего используется в качестве самоклеящегося стикера на багаж (пакеты, коробки) для перевозок. Самоклеящиеся этикетки выпускаются в виде рулона бумаги, стоимость одного стикера начинается от 25 рублей.

Какими бывают QR-коды?

На данный момент существует 6 разновидностей QR-кодов, разработанных компанией Denso Wave. Они различаются по внешнему виду, размерам и емкости кода.

QR-код модель 1

Этот вид QR-кодов почти не используется, потому что является прототипом двух следующих разновидностей меток. Он позволяет кодировать в себя до 1167 цифр или 707 символов.

Пример QR-кода модели 1

QR-код модель 2

Этот вид QR-кодов обладает лучшим выравниванием и вмещает больший объем данных. Максимум он может кодировать 7089 цифр или 4296 символов.

Пример QR-кода модели 2

Micro QR-код

Так называется уменьшенная версия традиционного QR-кода. Такой вид меток используется в местах, где мало свободного пространства: небольших упаковках, деталях и так далее. У Micro QR-кода только одна квадратная метка, по которой сканеры его распознают. Емкость маленького QR-кода зависит от его размера — самый маленький вмещает 35 цифр или 21 символ.

Пример Micro QR-кода

IQR-код

Такой вид QR-кодов может представлять собой квадрат, прямоугольник или даже точечный рисунок. Он может содержать в себе до 40 000 цифр. Еще одной особенностью IQR-кодов является то, что он считывается даже при 50% повреждении.

Пример IQR-кода

SQRC-код

Это самый безопасный вид кодирования информации при помощи QR-кодов. Они могут содержать в себе конфиденциальную информацию и прекрасно их сохранять — считать эти данные могут только устройства с соответствующим криптографическим ключом. Создать SQRC-код можно только при помощи специального устройства. Как правило, такой вид меток используются на пропусках в защищенные объекты и так далее.

SQRC-коды содержат в себе конфиденциальную информацию

Frame QR-код

Такой код вы могли видеть в мессенджерах — посередине метки можно установить свое изображение. Попробуйте просканировать изображение ниже, посмотрите что выйдет.

Попробуйте просканировать Frame QR-код

Помимо официальных QR-кодов, существуют и варианты, которые не имеют никакого отношения к компании Denso Wave. Например, на билетах в самолеты и поезда можно увидеть метки Aztec Code — их легко узнать по квадрату в центре. Их емкость зависит от размеров и составляет от 13 цифр и 12 букв до 3832 цифр и 3067 букв.

Пример Aztec Code

Принцип работы RFID

Основа работы технологии: взаимодействие RFID-метки (RFID-тега) и RFID-считывателя (RFID-ридера). RFID-метка – миниатюрный чип, который хранит уникальный номер тега и информацию и обладает возможностью для передачи данных RFID-ридеру. Как только RFID-метка попадает в зону действия RFID-ридера, ридер фиксирует факт передачи данных, считывает информацию с метки и передает ее в учетную систему, которая анализирует данные по заранее заданным алгоритмам.

При этом между RFID-меткой и RFID-ридером может быть расстояние до 300 метров (системы, работающие на расстоянии от 5 до 300 метров относят к системам дальней идентификации, от 20 см до 5 м – идентификации средней дальности, до 20 см – системы ближней идентификации).

QR как часть городской жизни

С развитием технологий и массовым распространением смартфонов бизнес приспособил QR-коды и для прямой коммуникации с потребителями, и в последние два года QR-коды внесли большой вклад борьбу с распространением COVID-19.

Например, QR-коды позволили снизить риски заражения в торговых точках: покупателю нет нужды трогать товар или вступать во взаимодействие с персоналом. Достаточно отсканировать штрихкод и получить всю информацию о товаре и даже совершить покупку без взаимодействия с продавцами, наличными деньгами или картами. В период пандемии рестораны и кафе стали предлагать электронные меню, доступные по QR-коду. Вход в заведения или на мероприятия тоже возможен при сканировании соответствующих кодов.

Установить систему QR-оплаты у себя в компании довольно просто. Банк «Развитие-Столица» предлагает схему из четырёх шагов: устанавливаем Telegram → подключаем нашего чатбота → отправляем заявку в банк, получаем от него подтверждение → вуаля, вы готовы принимать платежи от покупателей.

QR-коды применяются не только в бизнесе. В поликлиниках и больницах с их помощью ведут учёт пациентов: коды наносят на медицинский браслет пациента или наклеивают на истории болезни для более быстрого доступа к информации.

Китай ввёл специальные QR-коды на лекарствах для борьбы с подделками — их сканируют перед покупкой, чтобы увидеть состав лекарства и проверить подлинность. А учёные из Копенгагенского университета и вовсе тестируют медикаменты, оформленные в виде QR-кодов. По словам исследователей, производство таких лекарств может быть персонализировано для каждого пациента, защитит от неправильного приёма лекарств и подделок.

Каталогизировать архивы государственных учреждений и музеев тоже можно с помощью QR-кода. Маркировки упрощают управление коллекциями и архивами, позволяя хранить больше информации, чем любой другой метод, на очень маленьких, износостойких этикетках. QR-метки уже используются в музеях для выставленных образцов, но сейчас коды применяются и для проверок коллекций, каталогизации экспонатов и отслеживания перемещений коллекций между музеями.

В 2022 мы отсканируем не менее 5,5 млрд QR-кодов, и это только начало.

По оценкам специалистов из K3 Business Technology Group, в 2022 году будет создано и отсканировано не менее пяти с половиной миллиардов кодов.

Нужен совет по QR-оплате? Отсканируйте код ниже, используя камеру своего смартфона — и добро пожаловать в будущее!

Партнёрская публикация

Как устроены QR-коды

QR-код содержит в себе четыре кодировки:

Цифровая — десятичные числа от 0 до 9. Максимальное количество символов — 7089.
Алфавитно-цифровая — числа от 0 до 9, заглавные латинские буквы от A до Z и символы: $, %, *, +, -, ., /, : и пробел. Максимальное количество символов — 4296.
Кандзи — 1817 иероглифов.
Двоичная система — до 2953 байтов двоичного кода.

Таким образом, вы можете передавать любой набор данных, чтобы получатель смог быстро получить и изучить информацию.

Существует две модификации основных видов кодировки:

Режим структурированного дополнения. Преобразует набор данных в несколько QR-кодов, позволяя считывать до 16 матричных кодов одновременно.
Режим FNC1. Позволяет QR-коду выполнять функции штрих-кода.

Расположение черно-белых компонентов в QR-коде имеет четкую структуру. Давайте разберемся, в чем она заключается:

Поисковые узоры отмечены красным цветом на скриншоте ниже. Служат для определения расположения кода.
Линии синхронизации — отметки синего цвета. Содержат информацию о размере матрицы.
Коды маски и уровня коррекции — желтый цвет. Здесь расположены данные о формате кодировки, а также контроль ошибок при расшифровке кода.
Код версии — зеленый оттенок. Это информация о версии QR-кода — сейчас их около 40.
Выравнивающий маркер — фиолетовый цвет. Показывает ориентир для сканирующих устройств — в каком направлении находятся элементы кода.
Отступ — белая рамка вокруг кода. В данном случае выделена голубым цветом. Без нее сканер не поймет, что именно ему нужно считывать.
Ячейки данных — остальная часть представляет собой основную информацию — ссылка, текст, номер телефона.

Структура компонентов в QR-коде

Переплетение физического и цифрового миров

Несомненно, за последние несколько лет компаниям пришлось значительно изменить свою бизнес-модель — от перехода в онлайн-продажи и цифровой трансформации до адаптации к новым потребительским привычкам, вызванным пандемией, и необходимости бороться за внимание.

Широкое распространение QR-кодов показало, что смартфон способен ускорить поиск нужной информации. Развлекательные и социальные AR-технологии также стали популярнее. Это сочетание культуры, контента, данных и технологий — отличная возможность для брендов, чтобы пересмотреть подход к работе с клиентами.

Смартфоны становятся все быстрее и мощнее, а медиаплатформы последовали за этой тенденцией, чтобы повысить вовлеченность и интерактивность

Даже Instagram недавно объявил о том, что планирует уделять особое внимание видео, а не фото

У пользователей появилось больше возможностей контролировать взаимодействие с брендами, что пробудило интерес к динамическому и персонализированному контенту. Пассивное повествование уходит в прошлое — люди хотят быть частью истории или приключения, особенно на физических мероприятиях.

Какой длины может быть NDEF-сообщение?

Место на информацию в NDEF-записи ограниченно по размерам 2^32-1 байтами, однако можно делать цепочки записей внутри сообщения, чтобы переслать информацию большего размера. В теории нет ограничений на NDEF-сообщения, но на практике размер сообщения ограничивается возможностями устройств или меток, участвующих в обмене информацией. Если в обмене участвуют только устройства, то длина сообщения будет ограничена вычислительной мощностью самого слабого из устройств, но стоит учесть, что устройства придётся долго держать рядом для пересылки всех данных. При взаимодействии смартфона и карты длина сообщения будет ограничена размером памяти карты.

В общем, обмен данными через NFC достаточно быстрый. Человек подносит мобильное устройство к метке, происходит краткий обмен информацией, и человек идёт дальше. Данная технология не была спроектирована для длительных обменов информацией, потому что устройства в буквальном смысле должны находится в паре сантиметров друг от друга. Для того чтобы передать большой объем информации, устройства придётся держать друг рядом с другом длительное время, это может быть неудобным. Если нужно длительное взаимодействие между устройствами, то можно воспользоваться NFC для быстрого обмена данными о возможностях устройств и последующего включения одного из более подходящих способов передачи данных (Bluetooth, Wi-Fi и т.д.).

Разновидности RFID меток

Электронные метки бывают активными и пассивными. Активные идентификаторы снабжены собственным источником питания, дальность считывания таких устройств не зависит от энергии ридера. Пассивные метки не имеют своего источника питания, потому питаются от энергии электромагнитного сигнала, который распространяет считыватель. Дальность идентификации данных меток напрямую зависит от энергии, которую излучает ридер.

Каждый из этих видов устройств характеризуется своими преимуществами и недостатками. Пассивные метки хороши своим большим сроком эксплуатации, а также дешевизной в сравнении со своим активным аналогом. К тому же, пассивные идентифицирующие устройства не нуждаются в замене элементов питания. Недостатком устройства является необходимость в использовании более мощных считывателей.

Активные идентифицирующие устройства характеризуются высокой дальностью считывания информации в отличие от пассивных меток, а также возможностью распознавать и считывать данные при движении электронной метки на высокой скорости относительно считывающего устройства. Недостатком активных меток является высокая цена и громоздкость.

Типы RFID-идентификаторов в зависимости от рабочей частоты:

(ВЧ) Высокочастотные RFID-метки, работающие на частоте 13,56 МГц;
(УВЧ) Ультравысокочастотные RFID-метки, работающие в диапазоне частот 860-960 МГц. Данный диапазон используется в России, в Европе RFID-метки работают в диапазоне 863-868 МГц.

Способы записи информации на идентификатор (метку):

ReadOnly-устройства — идентификаторы, на которые можно записать информацию лишь единожды, дальнейшее изменение или удаление информации невозможно;
WORM-устройства — RFID-метки, которые позволяют однократно записывать и многократно считывать данные. Изначально в памяти устройства не хранится никакой информации, все необходимые данные вносит пользователь, но после записи перезаписать или удалить информацию невозможно;
R/W-устройства – идентификаторы, которые позволяют многократно считывать и записывать информацию. Это наиболее прогрессивная группа устройств, так как подобные метки позволяют перезаписывать и удалять ненужную информацию.

Технология RFID широко используется в производстве, розничной торговле, системах управления и контроля доступом, системах защиты от подделки документов и других областях. Она позволяет экономить время и сводит к минимуму использование ручного труда.

Читаем NDEF-сообщение

Когда телефон на Android считывает NFC-метку, он сначала её обрабатывает и распознает, а затем передаёт данные о ней в соответствующее приложение для последующего создания intent. Если с NFC может работать больше одного приложения, то появится меню выбора приложения

Система распознавания определяется тремя intent, которые перечислены в порядке важности от самой высокой до низкой:

: Этот intent используется для запуска аctivity, если в метке содержится NDEF-сообщение. Он имеет самый высокий приоритет, и система будет запускать его в первую очередь.
: Если никаких activity для intent не зарегистрировано, то система распознавания попробует запустить приложение с этим intent. Также этот intent будет сразу запущен, если найденное NDEF-сообщение не подходит под MIME-тип или URI, или метка совсем не содержит сообщения.
: Этот intent будет запущен, если два предыдущих intent не сработали.

В общем случае система распознавания работает, как представлено на рисунке ниже.

Когда это возможно, запускается intent , потому что он наиболее специфичный из трёх. Более того, с его помощью можно будет запустить ваше приложение.

Если activity запускается из-за NFC intent, то можно получить информацию с отсканированной NFC-метки из этого intent. Intent может содержать следующие дополнительные поля (зависит от типа отсканированной метки):

(обязательное): объект Tag, описывающий отсканированную метку.
(опциональное): Массив NDEF-сообщений, просчитанный с метки. Это дополнительное поле присуще только intent .
(опциональное): Низкоуровневый идентификатор метки.

Ниже представлен пример, проверяющий intent и получающий NDEF-сообщения из дополнительного поля.

Kotlin

Java

Также объект Tag можно получить из intent, который будет содержать полезную информацию и позволит перечислить технологии метки:

Kotlin

Java

Определение RFID-меток

В основе радиочастотной идентификации лежит передача и запись данных. Информация посредством радиоволнового метода записывается на чип. Затем с помощью специального устройства со схемы считывается сохраненная информация.

Небольшой объект клеится на продукцию или встраивается в нее. В метке могут содержаться сведения о товаре, непосредственном производителе. Для передачи информации на приемопередатчик предусмотрены антенны.

Метка включает несколько компонентов:

чип, который хранит информацию о пользователе, микросхема также отвечает за связь со считывающим устройством;
антенну, позволяющую обмен данными между считывающим устройством и меткой;
оболочку, в которую заключаются антенна и чип;
внешний корпус, приспособленный для крепления метки к различным товарам.

В зависимости от используемого тега и передатчика, системы радиочастотной идентификации делятся на следующие категории:

с использованием пассивного приемника и активной метки, радиус действия системы достигает 600 метров – PRAT;
полная противоположность первого типа, активное устройство для получения информации передает сигнал и принимает импульс от пассивной метки – ARPT;
система с активным передатчиком и переменной меткой (может быть активной и пассивной) со встроенным аккумулятором ― ARAT.

Важно! Считыватель вступит во взаимодействие с меткой, если последняя попадет в электромагнитное поле антенны приемника

Стандарты идентификаторов

Электронные бесконтактные идентификаторы на рынке СКУД представлены в большинстве своём идентификационными картами размером 86х54х0,8мм и брелоками. Толщина бесконтактной карты 0,8 мм и гладкая поверхность даёт возможность сублимационной печати на карте.

125 КГц (Proximity)

HID Prox — бесконтактные идентификаторы и считыватели линейки HID Proximity признаны промышленным стандартом контроля физического доступа, отличается надёжностью, доступностью и простотой интеграции в уже существующие системы контроля доступа.
EM-Marine — бесконтактные идентификаторы с памятью объемом 64 бит, которые являются самыми распространёнными в России. Идентификационный код «вшивается» в чип в заводских условиях или недорогим программатором.
Indala — один из первых серийных производителей бесконтактных идентификационных карт и считывателей Proximity для систем контроля доступа. Карты Indala имеют фиксированную внутреннюю длину кода карты (как правило, равную 35 или 44 битам), при этом считыватели формата 26 бит «отрезают» лишнюю часть кода карты при преобразовании в формат Wiegand 26, в то время как считыватели-ридеры с большей длиной кода «разбавляют» выходной код битами, имеющими постоянное значение.

Все перечисленные выше стандарты бесконтактных идентификаторов имеют несовместимые друг с другом технологии кодирования и радиопередачи. Что, в свою очередь, приводит к невозможности считывания идентификатора одного стандарта считывателем другого стандарта.

13,56 МГц

Mifare — более надежные по сравнению с другими форматами. Существуют смарт-карты с различным объёмом памяти, с оригинальным чипом компании NXP Mifare 1K S50 или карты с чипом компании Fudan, совместимым с Mifare чип FM11RF08. Достаточный объёмом памяти и её организация обеспечивают возможность хранения в памяти карты персональных данных ее владельца, использования ее не только в системах контроля доступа, но и в платежных системах.
HID iClass — обеспечивают более высокую скорость обмена информации со считывателем, безопасность за счет 64-битных ключей доступа к данным карты, в отличие от 32-битных ключей карт Mifare, возможность хранения биометрических шаблонов и другой ценной информации.
NFC (Near Field Communication) — технология авторизации с помощью мобильного телефона со встроенным компонентом NFC и передачей виртуального идентификатора.

2,4 ГГц

BLE (Bluetooth Low Energy) — технология авторизации с помощью мобильного телефона и передачей виртуального идентификатора. Обмен данными со считывателем производится по Bluetooth 4.0. Дальность — до 20 метров.

Реклама будущего — QR на крышах

08.06.2012 – 13:12

В начале 2012 года офис Facebook (империалистический аналог социальной сети ВКонтакте) осуществил перенос своего основного офиса в город Менло-Парк в Калифорнии. Это событие решили как-то по-особенному донести до общественности, и для этого провели конкурс идей. В итоге решили нарисовать огромный QR-код на крыше одного из зданий офиса:

Без сомнения, идея весьма инновационна и обязательно должна повлечь за собой подражателей. А возможно даже и развитие такой вот ветви маркетинга космических масштабов!

Принцип конечно не нов, уже есть примеры рекламы логотипов космических масштабов но QR-коды так вроде еще никто не рисовал. Здесь собственно, помимо самого факта присутствия некой рекламы на спутниковом снимке, возникает эффект привлечения за счет естественного интереса: «А что именно зашифровано в данном коде?». Возникает интерес, а далее — уже дело техники…

Пока на картах Google снимок данного места не обновлен и QR-кода там не присутствует. Сразу виден минус такой рекламы: покрасил, подожди пока подсохнет, а также пока обновят космоснимки…
