Как подключить цифровое телевидение к старому телевизору

Тюльпан

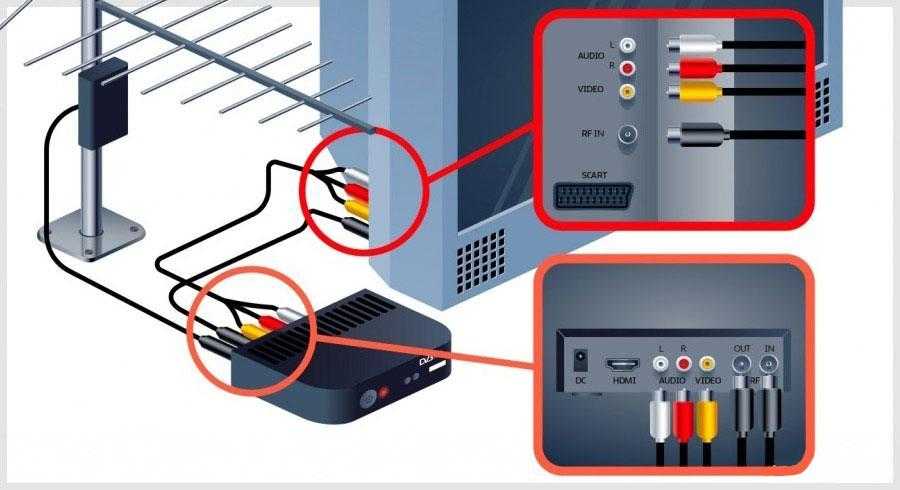

RCA кабель с каждой стороны оснащается тремя портами. Такие входы и выходы имеются и на ресиверах и старых ТВ. Каждый вход/выход имеет соответствующий цвет. Подключать необходимо только красный и белый провод. Они отвечают за передачу аудиосигналов. Желтый нам не нужен, так как он передает видео и используется в том случае, если подключается DVD-плеер

Обратите внимание: подключаться через RCA можно только при выключенном оборудовании. Перед тем как подключить все компоненты цифрового ТВ, выключаем все устройства из сети электропитания

Когда все будет соединено, можно запускать ресивер и телевизор, чтобы проверять параметры.

Подключение приставки к старому телевизору

Можно смотреть цифру на старом оборудовании. Но оно не обеспечит должного качества картинки. Проще всего подключить цифровую приставку к старому телевизору через разъем для антенны. Одного покупного оборудование и кабелей недостаточно.

Надо самостоятельно изготовить штекера.

1. Взять антенный провод необходимой длины.
2. Припаять на обоих концах антенные штекеры.
3. Подключаем к соответствующим гнездам на приставке и телеприемнике.

У некоторых провайдеров цифры, например у Триколора, оборудование выдается в аренду и подключается бесплатно специалистами фирмы. Они подсоединяют антенну через приставку кабелем SCART и USB.
На телевизорах с входами под воспроизведение аудио и видео используем их и подключаем кабеля сначала в гнезда телевизора, затем в разъемы приставки под RCA кабель. Используем L-audio и Video.

Соединяем гнездо под антенну с RF IN.
Возможно подключение цифрового телевидения без приставки. Это новые модели со встроенным ресивером и смарт-приставкой. Им для приема сигнала и его обработки нужна только антенна.
Второй случай – кабельное телевидение. Если провайдер перешел на цифру, то достаточно, чтобы телевизор поддерживал стандарт MPEG-2, MPEG-4, DVB-C и можно смотреть передачи цифрового телевидения.

Какие варианты подключения существуют

С помощью антенного кабеля

Подойдёт для советских ламповых телевизоров, у которых нет другого разъёма, кроме антенного. Нюанс здесь в том, что приставки обычно предназначены для чуть более поздних моделей, и напрямую высокочастотный сигнал подать в старый ТВ не могут. Проблему решает использование внешнего модулятора.

Делается это так:

1. Антенна подключается к приставке.

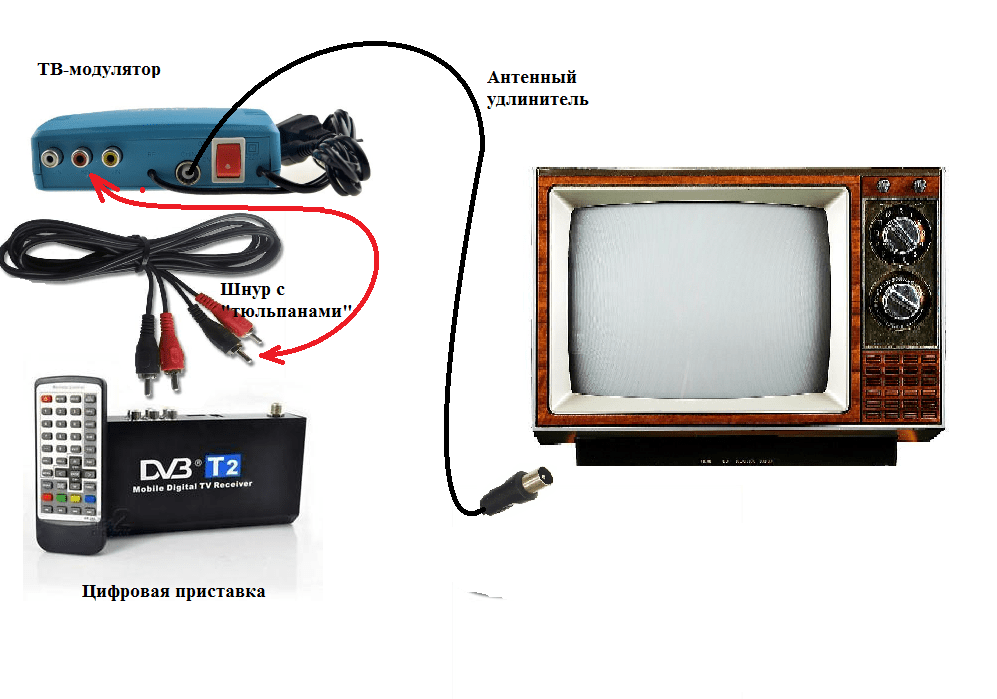

2. Приставка соединяется с RF-модулятором с помощью кабеля.
3. Модулятор подключается к антенному разъёму телевизора.

Таким образом телевизор будет получать понятный ему высокочастотный аналоговый сигнал, а вы – смотреть на нём цифровые каналы.

Через RCA (тюльпаны)

Здесь речь пойдёт о шнурах двух или трёх цветов, которые нужно подключить в соответствующие им разъёмы телевизора.

Следуйте инструкции:

Убедитесь, что вся техника выключена

Это важно.
Подключите штекеры, отвечающие за видео и монозвук
Обычно они окрашены в жёлтый и белый, но обращайте внимание на маркировку: цвета могут быть и другими. Третий (красный) провод отвечает за деление звука на правую и левую стороны
Подключайте его, если в ТВ есть соответствующий разъём, если нет – просто оставьте рядом

Подключите антенный кабель к приставке. Включите старый телевизор. Вам нужно настроить его на режим AV. Делаться это может по-разному в зависимости от модели, но проверьте меню и пульт: иногда на нём можно найти отдельную кнопку “AV”. Настройте цифровой ресивер. Вам может потребоваться выбрать страну, язык, разрешение экрана. После этого начнётся автоматический поиск каналов. Сохраните настройки.

Приставка подключена и настроена.

HDMI-соединение

Этот способ подойдёт только более новым ТВ, и причина здесь простая: для него требуется HDMI-разъём, которого у старых моделей ещё не было.

1. Выключите всю технику.
2. Подключите цифровую приставку к антенне.
3. С помощью HDMI-кабеля подключите телевизор к приставке.
4. Включите его, откройте меню и настройте режим HDMI.

DVI/D-SUB

Хотя эта опция достойна упоминания, важно понимать, что подходит она только современной технике – старым ТВ, к сожалению, Smart TV недоступна

LAN-кабель

Вариант, при котором вам вовсе не придётся заниматься настройкой самостоятельно. Ваша задача – выбрать оператора и пакет каналов с учётом вашей платежеспособности. Установкой занимаются специалисты, они же обеспечивают техническую поддержку пользователей. Осуществляется такое телевидение с помощью Интернета.

SCART

Часто можно встретить старые телевизоры с разъёмом SCART, так как одно время он был основным европейским. Рассказываем, как с его помощью можно подключить цифровое телевидение на старом ТВ.

1. Обесточьте технику.
2. Подключите антенну к ресиверу.

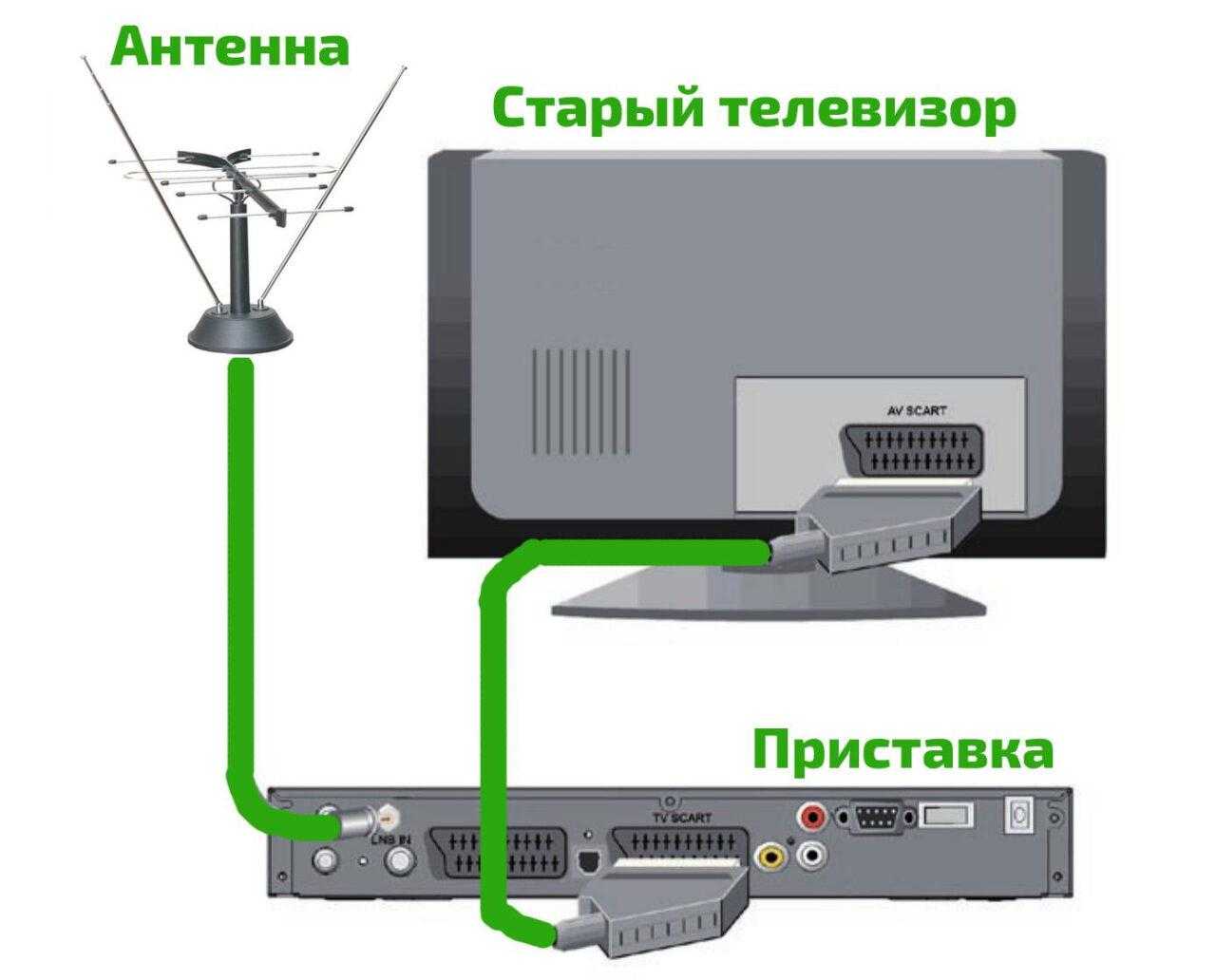

3. Кабелем SCART соедините приставку с телевизором.
4. Включите телевизор и переведите его в режим AV (обычно в меню).
5. Приставка должна провести автоматический поиск каналов.
6. Сохраните настройки.

Общий принцип подключения с помощью SCART полностью совпадает с вариантом RCA. Основная разница заключается в форме кабеля: RCA имеет три отдельных штекера, а SCART – только один.

Использование переходников

Для того, чтобы подключение старого телевизора к современной приставке сработало, в кабели должны быть встроены специальные небольшие устройства. Задача этих устройств – “перевести” непонятный телевизору цифровой сигнал на знакомый ему аналоговый язык. Кабель с таким механизмом называется уже не переходником, а конвертером.

Одним из примеров конвертера может выступать HDMI2AV. Он пригодится в том случае, если на приставке есть разъём HDMI, а на телевизоре – только «тюльпаны» (AV).

Приставка (ресивер)

Как уже говорилось, для того, чтобы иметь возможность просматривать ЦЭТВ, потребуется купить ТВ приставку, которую еще называют тюнером или ресивером dvb. На рынке электроники представлен настолько широкий выбор такого рода устройств, что легко запутаться и переплатить лишние деньги за ненужные вам функции в аппарате. Модель тюнера рекомендуется выбирать исходя из ваших потребностей, так как ловят телесигнал они все, в принципе, одинаково. Отличие может быть, разве что, в установленных дополнительных опциях.

Например, если приставка будет использоваться не только как приемник ЦЭТВ, а еще и как медиапроигрыватель для просмотра видео с флэшки, то именно такую модель и необходимо приобретать. Но если вам это не нужно, купите более простую модель. На рисунке, для примера, показана модель недорогого ресивера bbk.

Более дорогие модели тюнеров цифрового ТВ имеют “на борту” опции “Планировщик” и TimeShift. Эти функции позволяют иметь возможность записывать любую трансляцию в заданное время, притом ваше присутствие необязательно. Требуется лишь выставить время начала записи передачи на нужном канале, и время, когда запись должна остановиться.

В настоящее время приобретают популярность приставки от “Ростелеком”, которые имеют современную начинку: большой размер оперативной памяти и мощный процессор. Тюнер от “Ростелеком” к телевизору подключается таким же способом, как и другие подобные устройства. В комплекте идет специальный пульт, который можно настроить на управление как приставкой, так и самим телевизором.

Если вы собираетесь купить телевизор, то посмотрите в технических характеристиках, реализована ли в нем поддержка DVB-T2. В большинстве моделей современных ТВ тюнер для просмотра ЦЭТВ уже встроен, и вам не потребуется покупать приставку.

Как подключить приставку к старому телевизору

Через RCA

Самым простым вариантом соединения ТВ-техники с ресивером считается комплект разъемов RCA, знакомый многим как «тюльпан» или «колокольчик». Среди всех существующих разъемов это самый старый тип. Разработанный в 1940 году, он до сих пор успешно применяется в игровых приставках, аудио- и видеотехнике, старых телевизорах.

• Отсоединить всю технику от сети электропитания.
• Подключить ресивер к телевизору таким образом, чтобы цвет штекера соответствовал аналогичному оттенку разъема. Если разъемов оказалось всего два, а цветовое решение отличается от стандартного, рекомендуется обязательно задействовать желтый (видеосигнал) и белый (звук моно) штекеры. В этом случае красным можно пренебречь.
• На следующем этапе нужно соединить ресивер с антенной, которая играет роль проводника сигнала.
• Когда все оборудование оказалось задействованным в одной цепи, следует включить каждое в розетку.
• На телевизоре при помощи пульта дистанционного управления открыть «Меню» и выбрать режим AV. Конкретный способ настройки может отличаться в зависимости от модели телеприемника.
• В завершение остается только отсканировать и сохранить найденные каналы.

Для обеспечения стабильного сигнала четкого изображения важно правильно сориентировать антенну и выбрать шнур оптимальной длины (он не должен быть слишком длинным)

Через SCART

Если старый ТВ-приемник способен принимать низкочастотный сигнал через «Евро-AV» (так называется разъем SCART), подключение цифрового вещания будет выглядеть следующим образом:

• Выполнить настройку антенны. Для этого закрепить ее на максимально доступной высоте, после чего сориентировать в сторону ближайшего ретранслятора сигнала (узнать его местоположение можно с помощью интерактивной карты).
• Отключить аппаратуру от сети электропитания. Не стоит забывать, что все манипуляции необходимо выполнять на обесточенном оборудовании.
• Соединить телевизор и ресивер при помощи кабеля SCART.
• Подключить технику к розетке и перевести ТВ-приемник в режим «AV».
• Настроить тюнер на прием сигнала.
• Запустить поиск каналов, которые впоследствии отсортировать и сохранить на приставке.

Через антенный разъем

Тогда подключение должно выполняться по следующей схеме и с использованием трех шнуров:

• При помощи первого кабеля напрямую соединить антенну с цифровой приставкой.
• К ней же посредством второго провода подключить RF-модулятор.
• В завершение один конец третьего шнура вставить в преобразователь, а другой в антенный вход ТВ-приемника.

Таким образом, на телевизор будет поступать высокочастотный сигнал, и транслироваться цифровые каналы. После соединения аппаратуры необходимо приступить к поиску программ. Он выполняется так же, как настройка аналоговых эфирных телеканалов.

Возможные проблемы и их решение

Обычно подключение приставки к телевизору и принимающей антенне, а также настройка цифрового вещания не вызывает затруднений даже у неопытных пользователей. Но некоторый владельцы устаревшей техники все равно сталкиваются с проблемами. Это связано с такими особенностями, как модель ТВ-приемника, год выпуска, срок и качество эксплуатации. Большинство из них можно устранить самостоятельно, не прибегая к помощи специалиста.

Пользователи часто жалуются, что на ТВ-приемнике и ресивере разъемы для приема-передачи AV имеется, но при этом их невозможно состыковать между собой. Решить задачу можно двумя путями:

• заменить телевизор или приставку;
• использовать переходники.

В зависимости от типа разъема, целесообразно использовать один из возможных сценариев:

• Если приставка оборудована выходом стандарта HDMI, понадобится купить конвертер на RCA. Это приведет к потере качества, зато сигнал равномерно разложится по трем направлениям (видео + звук за двух динамиках).
• Если на плазме или ЖК-панели имеется только выход VGA, рекомендуется приобрести адаптер HDMI-VGA. В случае его использования потребуется отдельный провод для передачи звука на телевизор.
• Если возникла проблема с совместимостью SCART и S-Video, как и в предыдущих случаях, понадобится использовать переходник с одноименными гнездами. Ряд моделей поддерживает и формат конвертера SCART-RCA.

https://youtube.com/watch?v=GeS6c_mQ_g4

Когда можно обойтись без приставки

Части владельцев удобных и достаточно современных телевизоров повезло. Модели, выпущенные после 2016 года, в большинстве своем умеют принимать и преобразовывать в картинку и звук сигнал цифрового эфирного ТВ. Это означает, что их владельцу не требуется никакое дополнительное оборудование. Достаточно вставить антенный кабель в гнездо телевизора и найти каналы.

Модели ТВ, умеющие работать с сигналом ЦЭТВ, оснащены дополнительным тюнером. Его стандарт именуется DVB T2. Но как же узнать, принимает ли устройство цифровое вещание или не способно на такие подвиги? Сделать это можно несколькими способами.

1. Заглянуть в инструкцию по эксплуатации телевизора. Там в спецификациях оборудования перечислены все форматы сигналов, с которыми может работать устройство.
2. Посмотреть на наклейки корпуса или упаковку товара. Производители не стесняются указывать поддержку DVB T2 как важную опцию и делают это ярко и крупно.
3. Ознакомиться со спецификациями модели на сайте производителя, адрес которого указан в руководстве по эксплуатации устройства.

Наконец, если найти в указанных источниках интересующую информацию не получается, можно обратиться кинтернет ресурсам. Это онлайн магазины, крупные торговые площадки, маркеты, например, Яндекс.Маркет или Беру!. Серьезные ресурсы, даже если в данный момент телевизора нет в продаже или его производство прекращено, сохраняют все спецификации на него для ознакомления.

Что должно быть в комплекте цифровой приставки

Для получения изображения на экране телевизора и качественного звука следует использовать преобразователь, который расшифровывает цифровые сигналы, преобразуя их в картинку и звук.

В некоторых современных моделях имеется встроенный ресивер. К остальному оборудованию достаточно подключить тюнер.
Антенна используют дециметровую, принимающую сигналы с частотой 470 – 860 МГц. В крупных городах хорошее покрытие, поэтому достаточно комнатного тюнера.

Остальным следует монтировать наружное приемное оборудование. Для приема цифрового сигнала в районах с плохим покрытием, тюнер устанавливается со встроенным усилителем.
В комплект ресивера входят кабеля и все необходимое для качественного подключения, техническая документация. Комплектация не стандартная, может отличаться типом кабелей и их количеством.

В набор чаще всего входит:

• ресивер;
• пульт управления;
• сетевой адаптер;
• кабель RCA c 3 разъема для подключения – «Тюльпан»;
• батарейки – питание для пульта;
• руководство пользователя – технический паспорт;
• гарантийные талоны;
• упаковочная коробка.

В корпусе приставки вместе с ресивером имеется встроенный тюнер did t2. В комплект может входить кабель HDMI. Если его нет, следует сразу купить. Вместо сетевого адаптера в комплект может входить блок питания.
В Руководстве пользователя указаны все технические характеристики оборудования, а также подробно, со схемами, расписано, как правильно подключать цифровую приставку к телевизору и настроить каналы.

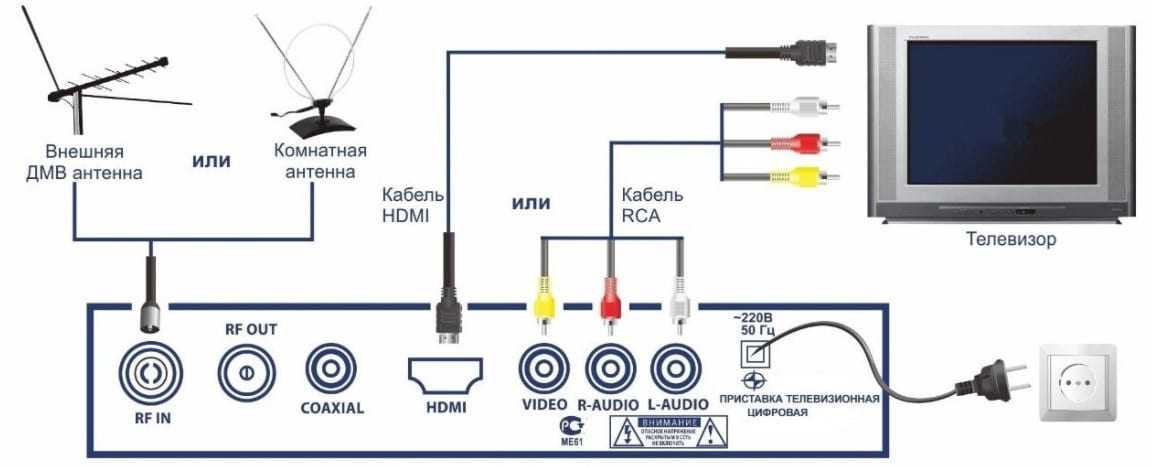

Прежде чем подключить цифровой ресивер, необходимо ознакомиться с разъемами, имеющимися на его панели. Слева направо находятся гнезда для подключения.

Проверить их назначение можно по маркировке на панели.

1. Ant-out. Из него выходит антенна и через нее сигнал.
2. Ant-in рядом. Служит для подключения антенны.
3. Продолговатый разъем HDMI OUT. По нему передается картинка и звук.
4. Три круглых гнезда в одной рамке с подписью Video out предназначены для подключения RCA кабеля «тюльпан». Различаются цветовой маркировкой.

Как подключить цифровое телевидение, чтобы оборудование работало и в режиме видеозаписи. Это возможно, если кроме перечисленных гнезд, имеется разъем SCART.
Гнезда антенн располагаются рядом. Обычно они заключены в рамку. Вместо разъема под Тюльпан может находиться гнездо для HDMI кабеля.
Расположение их стандартное, другие варианты встречаются крайне редко.

Как подключить цифровую (DVB-T2) приставку к старому ТВ?

Подключение телевизоров LG, Panasonic, JVC, Toshiba, Rolsen старого образца производится по подобному принципу. Однако старый телевизор Sharp и более новые модели Starwind без тюнера уже подключаются немного по-разному, так как у обновленных моделей есть более свежие версии разъемов. При этом старыми телевизорами можно назвать как старые модели с кинескопами, так и плазменные телевизоры 2012-2014 годов выпуска. По этой причине мы рассмотрим варианты подключения для всех устройств и дадим подсказки, когда и какой способ лучше выбрать.

Подготовка

Подготовительные процедуры включают в себя сбор всего необходимого оборудования для подключения. Если все подготовить заблаговременно, процесс подключения не займет много времени.

Что нам будет нужно:

• Сам телевизор и приставка к нему. Здесь все понятно.
• Аналоговая или цифровая антенна. О лучших моделях антенн и особенностях их выбора мы говорили ранее, советуем посмотреть.
• Подходящие кабели. Во-первых, потребуется стандартный антенный кабель (сопротивление 75 Ом). Во-вторых, блок питания, но они идет в комплекте. В-третьих, подходящий шнур для подключения приставки и телевизора. К сожалению, выбор кабеля – слишком обширный вопрос, поэтому о нем поговорим позже.
• Переходник, RF-модулятор. Опционально, в зависимости от модели телевизора.

Выбор типа подключения к ТВ

Самый важный момент в подключении – правильно выбрать оптимальный разъем для подключения. Мы рассмотрим основные разновидности портов, начиная от более современных и заканчивая наименее предпочтительными. Первый разъем из списка, который вам удастся найти на своем телевизоре, скорее всего и стоит использовать для подключения.

Каким кабелем подключить старый телевизор к цифровой приставке:

• HDMI. Лучший вариант, но устанавливается на телевизорах от 2012 года (реже на более старых).
• VGA. Старее HDMI, но посвежее большинства остальных. Хороший вариант для подключения ТВ, которые могут выдавать хотя бы HD-разрешение.
• RCA (тюльпаны). Самый распространенный порт на телевизорах, плюс он поддерживается всеми T2-тюнерами. Состоит из трех разветвлений кабеля разных цветов. Подключается в разъемы соответствующих расцветок.
• SCART. Довольно крупный разъем, применяющийся на многих телевизорах старого образца, передает аналоговый сигнал.

Антенный разъем. Если ваш старый телевизор Samsung или др. нельзя подключить к цифровой приставке ни одним описанным выше вариантом, придется использовать RF-модулятор. Он подключается с помощью RCA к приставке, а на выходе представляет собой обычный антенный кабель. Подключается в тот же разъем, что и антенна.

Краткое пояснение! Вам нужно осмотреть телевизор на наличие перечисленных выше разъемов. Если это относительно новый «старый» телевизор, то на нем может быть HDMI или VGA. Используем их. На старых моделях обычно есть тюльпаны или SCART. Тоже распространенный и удобный вариант. Если совсем ничего нет, RF-модулятор будет вашим спасением.

Сам принцип подключения несложен, нужно соединить кабель с T2-тюнером с одной стороны и с телевизором, с другой стороны. Подобрав кабель и подключив устройства, можем двигаться далее, к следующему пункту.

Подключение всех необходимых кабелей

Текущая задача – подключить все кабеля к приставке и телевизору, чтобы осталась только программная настройка. Мы подразумеваем, что антенна установлена правильно (рекомендации смотрите здесь), подобран и подключен подходящий кабель для соединения приставки и старого телевизора.

Пошаговая инструкция по подключению:

1. Отключаем блок питания к приставке.
2. Соединяем антенный кабель с приставкой, скорее всего для этого вам потребуется F-коннектор.
3. Проверяем, что провод подключения приставки к телевизору установлен правильно и достаточно плотно, без люфтов.

Настройка

Последний этап подключения Т2-приставки к телевизору заключается в его настройке. Вот, что нужно сделать:

1. Включаем телевизор.
2. Переводим ТВ в AV-режим. Как обычно раньше настраивалось аналоговое телевидение, принцип похож.
3. Запускаем на приставке поиск телеканалов. Затем останется только включить любой из найденных каналов, и он будет воспроизводиться на телевизоре.

Подходит ли старый телевизор для цифрового вещания

При аналоговом транслировании каждый канал передавал сигнал на своей частоте. Цифровое эфирное телевидение работает на другом принципе. На одной частоте можно разместить много каналов (20 и более).

Новый формат имеет высокое качество сигнала, свободен от любых искажений.

Передача ведется разными потоками. Помехи подавляют на всех промежутках следования сигнала.

Была специально разработана приставка-ресивер, которая подсоединяется телевизору пользователя, обеспечивает отличное вещание, независимо от погоды. Прием «цифры» можно вести на старых ТВ аппаратах (с кинескопом) и новых моделях. Просто подключение к приставке делают по-разному. Для бесплатного цифрового сигнала подойдет любой телевизор (даже ламповый), главное, чтобы мог принимать дециметровые волны (ДМВ), так как вещание ведется в этом диапазоне.

Владельцам старых телевизоров новый формат открыл ряд сервисов, которые ранее были недоступны:

• просмотр большого количества каналов, их переключение пультом (на ламповых, черно-белых моделях);
• многоязычность;
• вход в меню пользователя, настройка.
