Как подключить цифровую приставку к телевизору

Как подключить цифровую приставку к телевизору пошагово: через тюльпаны и настроить

Для телевизора LG

Применение RCA-кабеля – наиболее простой способ, как подключить цифровую приставку к телевизору. Для этого надо:

  1. Найти гнезда кабелей RCA на телевизоре и приставке. Они выглядят как желтое, красное и белое отверстие. Подсоедините «тюльпан» одним концом к приставке, вторым – к ТВ так, чтобы они соответствовали цветам.
  2. Чтобы подключить ТВ к приставке, в настройках выберите среди входов AV2.
  3. Затем войдите в главное меню приставки и найдите функцию автопоиска каналов, включите ее. После того как сканирование закончено, можно смотреть ТВ.

Для Phillips

При подключении «тюльпанов» к телевизору Филипс также найдите соответствующие цветам разъемы тюльпанов на ТВ и приставке. Далее:

  1. Подключите телевизор и приставку друг к другу посредством кабеля RCA. К антенному входу нужно подсоединить штекер дециметровой антенны, спутника или кабель вашего провайдера.
  2. На пульте ТВ необходимо найти кнопку AV или выбрать тип входа в настройках.
  3. Затем переходим к настройкам приставки. Нужно выбрать цифровой режим и источник сигнала – для цифрового ТВ выбираем «кабель», если пользуетесь платными каналами, и «антенна» для эфирного вещания.
  4. Выбрать на пульте ДУ «меню», зайти в раздел «конфигурация» и выбрать «установка». Затем нажимаем «настройка каналов» и выбираем «автоматическую установку».
  5. Нажать «Начать поиск» – будут найдены доступные каналы.

Для SAMSUNG

Телевизор SAMSUNG тоже не сложно подключить – для этого следуйте инструкции:

  1. Подключить антенну или кабель провайдера к приставке.
  2. Объединить ТВ и приставку кабелем – в нашем случае это RCA. Кабель подключать соответственно цветам.
  3. Включить приставку и ТВ, в меню ТВ выбрать нужный вход – потребуется найти AV для подсоединения по «тюльпанам».
  4. Для настройки подключения к цифровому сигналу – зайдите в меню настроек приставки.
  5. Отметьте нужную страну и установите тип сигнала DVB T2.
  6. Затем можно запустить автоматический поиск и дождаться найденных каналов.

Для Toshiba

Выбираем интерфейс подключения ТВ к приставке – у нас это RCA-тюльпаны. Подключаем ТВ к приставке соответственно цветам разъемов. После этого:

  1. Подключаем к входу антенны кабель провайдера, спутниковую тарелку или дециметровый антенный кабель.
  2. На ТВ выбираем вход для сигнала AV и запускаем автоматический поиск. Как правило, его достаточно, чтобы найти нужный пакет каналов.

Для Sony и Panasonic действуют похожие, интуитивно понятные способы подключения. В любом случае первым делом необходимо соединить ТВ с приставкой посредством кабелей-тюльпанов и приставку с антенной или кабелем провайдера. В общем случае требуется выбрать AV-вход на ТВ и настроить уже соответственно выбранному типу получения сигнал: со спутниковой тарелки, кабеля провайдера или дециметровой антенны.

Интересно! Как можно проверить баланс Триколор ТВ по номеру ID

Необходимое оборудование

Как уже было отмечено ранее, для приема цифрового сигнала требуется антенна и ресивер. Однако эти устройства представлены на современном рынке в широком ассортименте, поэтому у неосведомленного пользователя могут возникнуть проблемы с выбором оборудования.

Чтобы избежать каких-либо проблем и трудностей, внимательно изучим особенности выбора оборудования и антенны.

Какую выбрать антенну

Тип антенны определяется в соответствии с расстоянием до телевизионной вышки. В принципе, если вы находитесь рядом с передатчиком сигнала, можно обойтись самой обыкновенной антенной. В других ситуациях следует покупать и устанавливать наружную модель. Впрочем, невзирая на расстояние от телевышки, антенна должна функционировать в дециметровом диапазоне, следовательно, принимать частоты от 470 до 860 МГц.

Разумеется, что комнатные антенны обеспечивают качественный прием сигнала только при условии, что вы находитесь в черте города, то есть в непосредственной близости от ТВ вышки. Если передатчик находится на расстоянии в 15 километров и более, используйте наружные антенны.

Антенну для подключения ТВ приставки можно приобрести в любом специализированном магазине, некоторые пользователи и вовсе делают ее самостоятельно. Такие устройства адаптированы именно под цифровые тюнеры, поэтому прием сигнала будет действительно качественный.

Если вы планируете установить телевизор и настроить «цифру», то прежде чем подсоединить ТВ приставку, посоветуйтесь с соседями. Дело в том, что они могут помочь вам выбрать оптимальную модель антенны, которая будет хорошо работать в вашем районе, если они уже наслаждаются просмотром цифрового телевидения.

Кроме того, в процессе выбора антенны для установки ее за городом поинтересуйтесь о наличии интегрированного усилителя, без него качество сигнала будет плохим, это обуславливается большим расстоянием до телевизионной вышки.

Выбор ресивера

К каким телевизорам можно подключить приставку? В принципе, ко всем. Однако есть одно «но». Если вы пользуетесь устройством со встроенным Т2 адаптером, дополнительно тратить деньги на покупку приемника – бессмысленное решение.

На рынке цифровые приемники представлены в необычайно широком ассортименте, они отличаются функциональными возможностями и ценой. Можно с большой долей вероятности говорить о том, что новичок в процессе выбора запутается и купит слишком дорогой приемник.

Специалисты настоятельно рекомендуют приобретать модель ресивера, отталкиваясь от собственных потребностей. В плане качества приема сигнала практически все доступные варианты идентичны, за исключением аномально дешевых устройств.

Например, если цифровая приставка подключается к телевизору не только для трансляции каналов, но и выполняет функции медиапроигрывателя, воспроизводя контент с накопителей памяти, то тогда можно заплатить за дорогостоящий ресивер. Однако если вы хотите соединить кабелем антенну и приемник для просмотра цифрового ТВ, то все эти дополнительные возможности не играет особой роли, можно купить бюджетное устройство.

Дорогостоящие модели оснащены массой интересных дополнительных опций – TimeShift и Планировщик. С их помощью можно записывать телепередачи на внутренний жесткий диск или флешку. Достаточно просто включить нужный канал и активировать опцию.

В последнее время особенной популярностью пользуются ресиверы от , которые характеризуются современной комплектацией: большой объем ОЗУ, мощный центральный процессор и т.д. Подключение такого приемника осуществляется по аналогичному принципу. В базовую комплектацию входит пульт для дистанционного управления устройством.

Если вы еще не купили телевизор, а только планируете это сделать, тогда обязательно обзаведитесь моделью со встроенным DVB-T2 адаптером. В результате, вы сможете очень неплохо сэкономить, ведь дополнительно покупать ресивер не придется.

Соединение по HDMI

Практически на всех приставках на сегодняшний день присутствует этот разъем. Что же касается телевизоров, то HDMI имеется только на ЖК и плазменных моделях. Такое соединение предпочтительно по причине лучшего качества изображения. Через этот выход возможно подключение монитора.

Однако, никогда не встречал что в комплекте с приставкой шел бы такой кабель так как он дороже RCA или SCART. Чтобы подключить приставку к телевизору, берем кабель HDMI (шдмай в обиходе) и подключаем его к приставке, а вторым концом к телевизору, в один из входов цифрового сигнала.

HDMI входы на телевизоре различаются на входные и выходные и нумеруются

Следует учитывать что входа HDMI различаются как и RCA на входные и выходные и это нужно учитывать при соединении.

Выбор источника сигнала на разных телевизорах

После установки кабеля необходимо выбрать в установках телевизора нужный нам вход. Делается это кнопкой пульта «SOURCE» (источник) или «INPUT» (вход).

Основные операции

К основным операциям и настройкам можно отнести следующие категории:

Если у Вас остались вопросы или есть жалобы — сообщите нам

  • Менеджер программ.
  • Параметры изображения.
  • Поиск телетрансляций.
  • Настройки времени.
  • Языковые параметры.
  • Системные настройки.
  • USB.

Ниже мы подробно разберем каждую категорию. Для перехода в определенную вкладку настроек нажмите MENU на пульте и посредством клавиш  выберите нужный раздел.

Менеджер программ

В данной категории можно отредактировать список каналов или ознакомиться с расписанием телетрансляций на ближайшее время. Редактор позволяет:

  • Добавить канал в избранное. Для этого воспользуйтесь клавишей FAV. Чтобы выйти из раздела настроек нажмите EXIT на пульте ДУ. При выходе система предложит сохранить изменения. Для быстрого включения отмеченных каналов нажимайте FAV и выбирайте из списка.
  • Заблокировать не нужные трансляции или вовсе удалить их. Учтите, что система запросит ввести пин код, укажите 000000. Для удаления нажмите синюю кнопку, а для блокировки желтую.
  • Перемещать каналы. Выберите нужную трансляцию, кликните по зеленой клавише и переместите.

В разделе сортировки можно упорядочить трансляции по:

  • Наименованию.
  • Номеру.
  • ONID.

Настройка изображения

Данная категория позволяет изменить формат, разрешение или определить соотношение сторон демонстрации. Для настройки пользуйтесь клавишами . Во вкладке соотношения сторон доступны следующие параметры:

  1. 4:3.
  2. 4:3 полный экран.
  3. 16:9.
  4. 16:9 Широкий.
  5. 16:9 Панорамный.

В разрешении доступны:

  • 80i/480р для NTSC.
  • 576i/576p для
  • 720р/1080i/1080p.

Определять какое разрешение и формат является лучшим не имеет смысла. Пользователь должен самостоятельно подобрать идеальный размер изображения, учитывая особенности телевизора. Для выхода используйте кнопку EXIT, а в конце подтвердите операцию.

Поиск каналов

Представленная категория располагается во вкладке меню и предлагает следующие настройки:

  • Автоматический поиск. Нажмите ОК и дождитесь, когда система самостоятельно обнаружит все доступные эфиры.
  • Запуск ручного поиска. С помощью стрелок на пульте подбирайте частоту канала, при обнаружении нажимайте ОК.

Настройка времени

В рассматриваемой вкладке вы можете:

  1. Установить время вручную или поставить автоматическое определение.
  2. Указать регион проживания, по которому будет устанавливаться автоматическое время.
  3. Поставить часовой пояс.
  4. Активировать функцию автоматического отключения телевизора.

Настройка опций

Встроенные функции и опции не требуют дополнительных настроек. Система устанавливает их по умолчанию. То есть, вы можете беспроблемно пользоваться всеми возможностями устройства.

Системные настройки

Во вкладке «Система» доступны следующие функции:

  • Родительский контроль. Установите ограничение на просмотр некоторых каналов. При активации опции может потребоваться ввод пароля. Укажите шесть нулей.
  • Установить пароль на определенные приложения.
  • Сброс настроек до заводских. Данная опция необходима только в крайних случаях, например, при системном сбое. После сброса придется заново проводить настройку приставки и поиск каналов.
  • Обновление программного обеспечения.
  • Ознакомиться с основной информацией – программная оболочка и обновления.

Как настроить приставку

В пульт управления вставляют батарейки, включают в сеть тюнер и телевизор:

  • При помощи ПУ открывают главное меню, переходят в настройки, выбирают русский язык и режим изображений.
  • Если поле «Страна» пустует, то вручную отмечают «Россия».
  • В разделе «Стандарт сигнала» по умолчанию стоят DVT-T1 (аналоговое) и DVT-T2 (цифровое).
  • Аппарат станет искать все доступные каналы.
  • Потом тюнер предложит выбрать ручную или автоматическую настройку. Новичкам лучше не экспериментировать с режимами, доверить регулировку функций аппарату.
  • При помощи пульта отмечают опцию, жмут на кнопку «Ок».
  • Приставка в течение нескольких минут ищет бесплатные и платные каналы, потом предлагает результат сохранить.

Основы функционирования ресивера

Если аналоговое ТВ функционирует по обычному стандарту DVB-C, то цифровые технологии выполняют передачу сигналов такими методами:

  • Спутниковое.
  • Кабельное.
  • Эфирное.

Устройство для декодирования подбирается в зависимости от его разновидности. Если Ваше телевизионное оборудование оснащено встроенной приставкой Т2, то никакие другие устройства не понадобятся. В зависимости от вида сигнала тюнеры подразделяются на три вида: кабельные, эфирные, спутниковые.

Принципы работы ресиверов одинаковы для всех моделей:

  • Они принимают и усиливают сигнал «цифры».
  • Выполняют декодирование и преобразуют сигналы посредством разных разъемов.
  • Способны воспроизводить медиа потоки с различных накопителей.
  • Некоторые модели могут выполнять запись в режиме онлайн.

Подключать приставку к телевизору нужно для трансформации «цифры» в аналоговый сигнал без утраты качества звучания и картинки.

D-Color DC1002HD mini — обзор новинки

Модельный ряд эфирных цифровых телевизионных приставок постоянно пополняется обновлёнными устройствами. Вслед за появлением более современных радиокомпонентов меняется «начинка» DVB-T2 ресиверов и дизайн их корпуса. Причём, этот процесс происходит непрерывно, и он затрагивает практически все бренды, представленные у нас в России.

Компания D-Color также постоянно совершенствует свои цифровые телевизионные приёмники, в результате весь модельный ряд устройств этой торговой марки отвечает всем самым современным требованиям, которые предъявляются к таким цифровым приставкам.

Подтвердить выше сказанное может эволюция одного из DVB-T2 приёмников D-Color. Так, например, летом 2013 года появился ресивер DC1001HD, в 2014 году компанией была представлена модификация этой приставки, в которой заменили процессор MStar 7816 на процессор последнего, на тот момент, поколения MStar 7802. Модель стала именоваться DC1002HD. А совсем недавно на смену чипсету 7802 пришёл комбинированный процессор MStar MSD7T01, включающий в себя демодулятор и оперативную память. И у D-Color появился ресивер на его базе — цифровой телевизионный приёмник DC1002HD mini. Ему и будет посвящён данный обзор.

Подключаем ТВ-ресивер

Подключение приставки к телевизорам разных марок происходит по одной схеме. Нужно предпринять следующие шаги:

  1. Выключить ТВ.
  2. Подсоединить к ресиверу блок питания и антенну.
  3. Ресивер и ТВ соединить. Для этого подойдет один из следующих разъемов: HDMI, RCA, SCART.
  4. Если на ресивер есть вход RF-OUT, его нужно соединить проводом с ТВ через антенный вход.
  5. Включить телевизор. В меню нужно будет выбрать SCART, AV или HDMI. Здесь все зависит от того, через какой вход вы соединили его с ресивером.

Для советских телевизоров тоже есть решение. Их можно соединить с приставкой через вход RF-OUT на ней и антенный вход

Не все виды ресиверов поддерживают такой формат работы – следует обязательно обратить на это внимание перед покупкой

Что нужно для подключения цифрового ТВ через приставку

Для просмотра цифрового вещания нужен специальный декодер. Современные модели телевизоров имеют встроенный тюнер. Информация о блоке указана в инструкции по применению устройства. В комплектацию ресивера входят стандартные элементы:

  1. Цифровой декодер. Преобразовывает принимающий сигнал и передает на порты приемника. Модели дополнены опциями (поддержка Wi-Fi, запись на флешку, отложенный просмотр).
  2. Пульт управления. Оборудование на ИК-лучах используют для дистанционного регулирования.
  3. Блок питания. Подает электричество к прибору, встречается как внешний, так встроенный в корпус.

Что еще понадобится:

  • Для подключения приставки к ТВ потребуются штекеры соединительные и антенный провод.
  • Для работы с цифровым тюнером используют кабель коаксиальный, который приобретают в магазине.
  • Для передачи сигнала к телевизору в комплекте присутствует RCA-кабель или «колокольчик».
  • Два штекера подсоединяют к аудиоканалам, один отвечает за качество видео.
  • В новых моделях ресивера часто встречается HDMI-провод. Элемент обеспечит более четкую картинку, чем устаревшие решения.

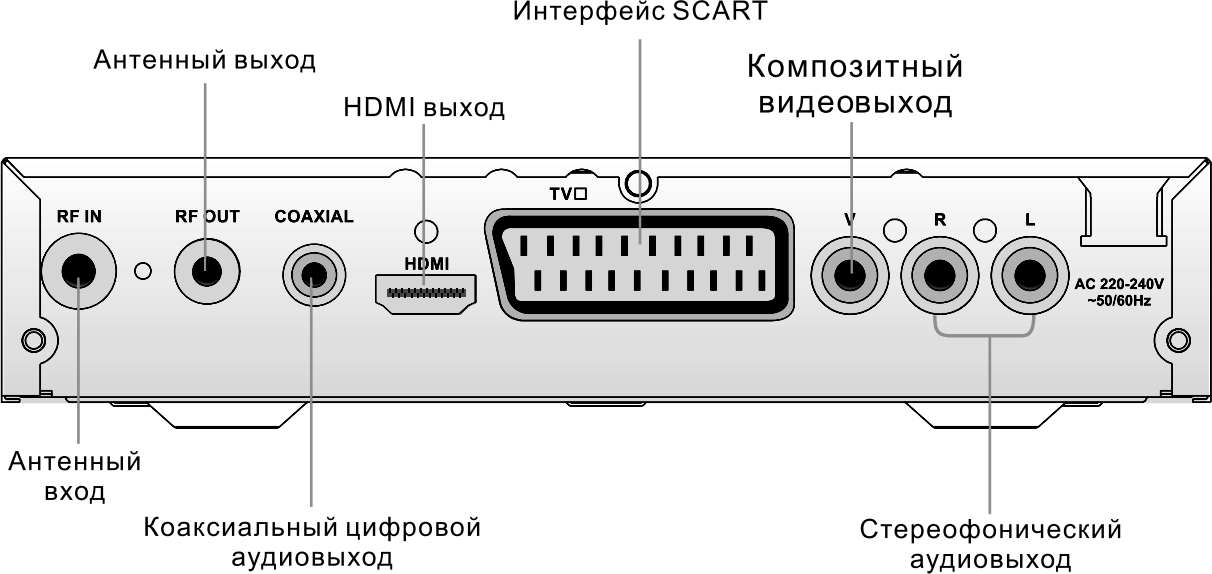

В каждом цифровом тюнере есть стандартные типы разъемов. Антенный вход на задней помечен символами «Ant IN» или «RF IN», сюда подключают кабель телевидения или спутника. Если блок питания съемный, то узнать вход можно по маркировке «DC IN» или «DC-5V».

На задней панели приставки всегда встречается антенный выход. Разъемы с обозначением «Loop-OUT», «RF-OUT» или «RF-Loop» используют для последовательного подключения ресивера. Если в модели встроенный модулятор ВЧ, то можно ловить аналоговой ТВ. Аудио- и видеосигналы подключают к гнездам RCA, которые пометили цветом (красным, желтым, белым). В современных приемниках лучше применять высококачественный HDMI-вход.

Разъем USB используют для подключения флешки или внешнего жесткого диска. Дополнительная функция позволяет записывать и просматривать аудио- и видеофайлы, поддерживаемые форматы уточняют в инструкции. Если у модели есть беспроводная опция, то к входу подсоединяют Wi-Fi.

Разъемы и их назначение

В зависимости от модели и назначения ресиверы разделяются на профильные устройства — цифровые, кабельные и спутниковые. Также существуют универсальные ресиверы, включающие большое число разъемов, у каждого из которых свое назначение.

Принцип подключения ТВ приставки зависит от имеющихся на панели разъемов и стандарта вещания.

RCA

Является основным разъемом для подключения к телевизору для цифрового и аналогового вещания. Он представлен тремя входами и выходами и в народе называется «тюльпаном». Желтый используется для подключения кабеля, по которому передается видеосигнал, а через красный и белый вход — аудиосигнал. Штекеры кабеля имеют аналогичную цветовую маркировку. Недостаток такого подключения в слабой пропускной способности информации, следовательно, максимального разрешения 1080р не будет.

Внимание! RCA-кабель является силовым, поэтому перед подключением требуется обесточить ТВ приставку и телевизор.

Scart

Более компактная версия RCA разъема и присутствует в основном в компактных ресиверах или при наличии на панели большого числа входов. Для подключения используется тот же кабель с переходником Scart на RCA.

HDMI

Вход используется для подключения коаксиального кабеля с высокой пропускной способностью. Он присутствует во всех современных ресиверах и телевизорах. Если у приставки присутствует несколько входов для разного способа подключения, рекомендуется использовать именно hdmi-разъем, т.к. только он гарантирует получения Full-HD изображений. К минусам можно отнести отсутствие поддержки аналогового вещания, что может быть критичным для тех, у кого вещает мало цифровых каналов.

DVI и D-SUB

Мощные ресиверы, предназначенные для использования Smart-TV, имеют видеоадаптер. У таких устройств присутствует DVI-вход, аналогичный разъему у видеокарт компьютера. Для подсоединения к телевизору нужен соответствующий кабель, которым может служить шнур, соединяющий монитор с системным блоком стационарного ПК. У телевизора или монитора должен быть D-SUB гнездо или потребуется купить переходник.

LAN-разъем

Он имеется только у универсальных и Smart-приставок. Данный вход нужен для просмотра интерактивного телевидения с помощью Ethernet-кабеля и. Большинство таких ресиверов обладают мощными видеоадаптерами, т.к. технология IPTV не предусматривает кодирования сигнала и изображение передается напрямую с высоком разрешении.

CAM-модуль

Присутствует в спутниковых ресиверах. Он нужен для использования банковской карты или специальной карточки оператора для разблокировки платных каналов и совершения оплаты за другие товары и услуги удаленных сервисов.

Антенный вход

Это RF IN разъем, использующийся для подключения к цифровой приставке приемника (антенны или спутниковой тарелки). Он является универсальным для аналоговых и цифровых приемников. Он присутствует на всех ресиверах и телевизорах независимо от года выпуска.

Возможно ли подключение двух телеприемников к одному тюнеру

Чаще всего в больших домах и многокомнатных городских квартирах владельцы устанавливают несколько ТВ-устройств. Абоненты желают сэкономить средства и решить все вопросы, купив один ресивер. Необходимо учитывать, что возможности подсоединения приставки к двум телевизорам будет ограничена функциональными возможностями самих тюнеров. Например, Смарт устройства оснащены функцией разделения сигнала на два варианта вещания. При этом качество трансляции не пострадает. Чтобы правильно подключить оба ТВ к одному тюнеру, стоит ознакомиться с рекомендациями, приведенными в инструкции к технике. Если такая функция отсутствует, пользователь может попробовать использовать антенну, кабельное телевидение на два устройства. Для этого необходимо разделить провод, используя переходники, протянуть их к телеприемнику и настроить телеканалы на различных частотах. Если программы будут функционировать на одних и тех же частотах, возникнет наложение сигнала и тогда качество передачи звука и картинки существенно ухудшится. Возможно разделение только антенного провода.

Как настроить универсальный пульт управления

К каждому устройству прилагается инструкция, в которой подробно описан процесс настройки. Мы же рассмотрим настройку моделей популярных производителей.

Huayu

Для его настройки понадобится:

  1. включить телевизор, направить на него УП и зажать одновременно кнопку питания и «Set»;
  2. следите внимательно за индикатором, он должен гореть всё время;
  3. при помощи регулировки громкости задавайте команды;
  4. чтобы вывести из режима сопряжения — нажмите кнопку «Set».

Автоматическая регулировка:

  1. включите ТВ, направьте на него ПДУ;
  2. удерживайте кнопку, обозначающую тип устройства;
  3. после загорания индикатора — отпустите её;
  4. нажмите кнопку питания на УП, это запустит автоматический поиск кода;
  5. как только отключится телевизор надо быстро нажать «ОК», это позволит сохранить код в памяти.

Иногда автоматический поиск не проходит удачно, потому нужно настраивать вручную.

Ручная регулировка:

  1. после включения телевизора и зажатия кнопки «TV» загорится индикатор;
  2. отпустив её, введите код устройства;
  3. после введения четвёртой цифры, код сохранится в памяти устройства, а экран погаснет.

Авто настройка происходит по такому алгоритму:

  1. включите ТВ, направьте на него УП, нажмите кнопку, обозначающую марку ТВ;
  2. зажмите кнопку «Set» и держите, пока не загорится индикатор;
  3. нажмите на перебор каналов, начнётся автоматическая переборка кодов;
  4. как только индикатор погаснет, немедленно нажмите кнопку «ОК» для сохранения найденного кода.

Если кнопка нажата с запозданием, придётся делать всё заново.

Плюс в том, что при помощи перебора каналов, регулируется, в какую сторону будет производиться поиск.

Ручной ввод кода нужно начать после нажатия кнопки «Set» и загорания индикатора. Введите найденные цифры и нажмите «ОК». Пульт запомнит указанное сочетание.
