Wi-fi розетка

Xiaomi Mi Smart Socket

Китайский производитель разнообразных гаджетов прославился тем, что они стоят очень дешево, а умеют то же самое, что и дорогие модели. Более того, умная розетка Mi Smart Socket – это еще и адаптер, поскольку подключать к ней можно разные типы вилок, а заодно в ней есть еще и USB-разъем, что позволяет использовать ее и как зарядное устройство, и как умный контроллер питания для низковольтных устройств.

Правда, вот незадача: несмотря на то, что розетка продается и в России, ориентирована изначально только на внутренний рынок Поднебесной, поэтому вилка у нее – китайская, и в наши евророзетки ее вставить можно только через адаптер, покупкой которого тоже придется озаботиться. Его необходимость сводит на нет такое преимущество розетки, как компактность и незаметность.

Розетка поддерживает ток до 10 А, то есть приборы мощностью до 10 кВт, а связь с внешним миром осуществляет через Wi-Fi. То есть, как и любое другое устройство в сети, смарт-розетка Xiaomi получает собственный IP-адрес и затем «прописывается» в приложении для смартфона, через которое и происходит управление. Приложение доступно только на китайском языке, но переведено на русский язык энтузиастами, и APK-файл для Android можно скачать в сети.

Для работы с приложением требуется создать Mi-аккаунт (а если у вас уже есть, например, фитнес-трекер Mi Band, то и аккаунт, значит, имеется).

При первоначальной настройке нужно указать SSID и пароль от вашей домашней сети Wi-Fi, после чего розетка подключится к Интернету и установит соединение с собственным облачным сервисом. Без него ничего работать не будет, и, например, если у вас зависнет роутер, то перезагрузить его удаленно вы не сможете. По той же причине решение Xiaomi не подойдет для использования в загородном доме, где у вас вряд ли есть постоянно и стабильно работающий Wi-Fi.

Впрочем, можно ради такого дела держать на даче мобильный 3G-роутер и настроить работу розеток через него, но это – лишние затраты, а уж «виснуть» такие устройства любят с завидной регулярностью.

В приложении можно отдельно управлять самой розеткой, а отдельно – USB-выходом. Поддерживается включение и выключение нагрузки по расписанию (задаётся конкретное время и дни недели), правда, есть небольшой сюрприз: розетки живут по китайскому часовому поясу, поэтому, используя их в России, нужно не забывать настраивать время со сдвигом на 5 часов.

Кроме того, поддерживается включение и выключение розеток по факту наличия вас дома. То есть, если вы ушли (это определяется по пропаданию смартфона из домашней сети Wi-Fi), электроприборы выключатся сами, ничего не надо проверять самостоятельно. Впрочем, этот режим нужно тоже настраивать с умом, иначе все будет выключаться в самый неподходящий момент, когда у вас, например, разрядилась батарея смартфона.

К счастью, на каждой розетке есть кнопка, чтобы принудительно включить или выключить нагрузку. Также розетки могут срабатывать по обнаружению движения видеокамерой Xiaomi Ants.

О прекращении подачи питания на розетку уведомлений на смартфоны вы не получите. Более того, умная розетка Xiaomi не запоминает свое последнее состояние, поэтому после восстановления электроснабжения она в любом случае останется выключенной, а вы об этом не узнаете, если не посмотрите в приложении. Так что если у вас часто бывают скачки энергии – заведите привычку мониторить состояние умных розеток.

В целом Xiaomi создает целую экосистему (у нее есть не только розетки, но и лампы, воздухоочистители, кондиционеры и даже телевизоры) умных устройств, однако к недостаткам замкнутой системы, работающей строго через собственный сервер, здесь добавляется еще и использование технологии Wi-Fi.

Диапазон 2,4 ГГц и так в городах сильно перегружен (а именно в 2,4 ГГц работают устройства Xiaomi), поэтому стабильность и надежность соединения между роутером и устройствами будут весьма спорными. А большинство бытовых роутеров не рассчитаны на одновременное подключение десятков устройств и при перегрузке начинают перегреваться, тормозить и зависать, так что пару розеток купить можно, но полноценный «умный дом» на их базе не построишь.

И, опять же, ориентация на китайский рынок – все эти переходники и упреждения таймеров просто неудобны. Зато цена в $21 в Китае – 1 700 рублей по нынешнему курсу (ЦБ РФ на момент написания статьи) – не так уж и дорого.

Различие по типам

Однако сейчас эти «умные девайсы» различаются по типам. Скажем так здесь как в машинах, кому то нужен «полный фарш», а кому то хватит и начальной комплектации.

• Самая простая розетка управляется только с WIFI
• Средняя версия может управляться не только по WIFI, но имеет и управление через СИМ карту, зачастую команды проходят через SMS
• Управление не только через WIFI, СИМ (SMS), но и при помощи датчиков воздуха и влажности, которые поставляются отдельно и подключаются в специальные разъемы.

Однако и цена здесь разбегается в разы, если обычную розетку, рассчитанную на управление через «ВАЙ-ФАЙ» цена на китайских сайтах колеблется от 1200 рублей, то версия с СИМ картой стоит уже 3000 – 3500 рублей, а вот полная комплектация с датчиком воздуха и влажности доходит до 6000 – 6500 рублей! ОЧЕНЬ НЕ МАЛО.

Тут знаете, что кому нужно, лично я брал самую простую для конкретных нужд, с которыми она справляется на все 100% (про это чуть позже). Поэтому взял обычную ВАЙ-ФАЙ версию.

А вот если вы устанавливаете в месте, где нет WIFI, скажем — многие берут для гаража, то тут как раз будет версия с СИМ картой или датчиком температуры.

Возможность синхронизации с умным домом

Для синхронизации смарт розетки с «Умным домом» используется смартфон или другой гаджет, оснащенный Wi-Fi и имеющий выход в интернет. Последовательность:

1. Скачивается и устанавливается программа «Mi Home», которая бесплатно предоставляется магазинами “Play Маркет” или «AppStore».
2. Производится регистрация.
3. Выбирается регион.
4. Розетка подключается к сети 220В.
5. В открытом приложении «Mi Home» нажимается «+».
6. В открывшемся меню находится вновь подключенное устройство.
7. Определяется нужная Wi-Fi точка.
8. Указывается местоположение устройства (комната).

По окончании процедуры розетка становится частью оборудования «Умного дома» и готова участвовать в предполагаемых сценариях.

Сферы применения

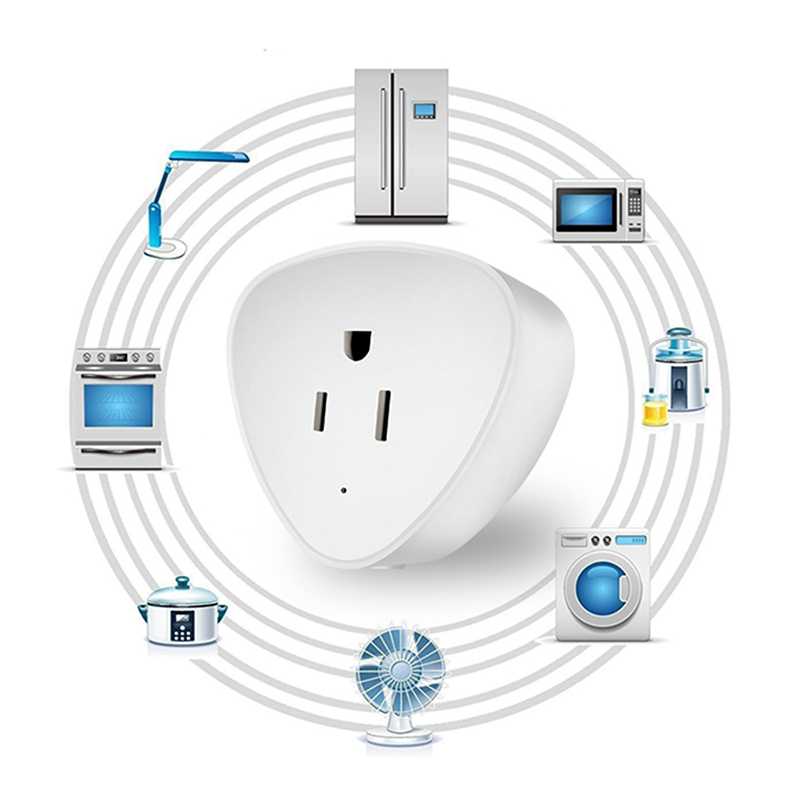

Использование Wi-Fi розетки часто встречается в «умных» домах. С помощью этого устройства можно обеспечить решение следующих задач:

• включать/отключать освещение;
• включение электроприборов к моменту появления людей в доме;
• настройка расписания включения/отключения конкретного устройства;
• удаленное включение в отсутствие владельца квартиры;
• дистанционное подключение мелкой бытовой техники;
• автоматическое включение/отключение приборов по сигналу датчика движения.

Использование «умной» Wi-Fi розетки упрощает использование электроприборов. У владельца квартиры появляется возможность дистанционного управления. Включая удаленно, например, утюг или обогреватель, он экономит время. Отправляясь в отпуск, можно не волноваться о том, что забыли отключить электроприборы.

Можно дистанционно включать освещение

Какими бывают?

Какая умная розетка установлена у Вас в доме? Внутренняя Внешняя

Есть две распространенных конструкции умной розетки:

Внешняя

Это внешние модули, вставляющиеся в обычную розетку. В отличие от внутренних умных розеток, внешние можно устанавливать куда угодно(но при этом они выглядят несколько громоздко и неэстетично).

Внутренняя

Это устройства, которые монтируются в подрозетник и являются частью электрической проводки. Умные розетки внутреннего типа чаще всего устанавливаются вместе с другими частями умного дома. Такие розетки делаются под заказ и установить их самостоятельно не так уж и просто, впрочем, как и настроить их. Они нужны тем, кто всерьез задумался о системе умного дома.

Внешние модули практичнее внутренних. Они недорогие, их легко использовать, можно установить без каких-то навыков. Такие розетки, чаще всего, используются без остальных систем умного дома. Единственный недостаток внешних модулей — непривычный вид.

Компьютер XXI века

Исследователь описал исторический аспект внедрения микропроцессоров следующим образом. «Сегодня (1991) далёк ещё день полной интеграции цифровой техники с повседневной реальностью. Продано свыше 50 млн (дружно улыбнулись) ПК. Представьте, что писателю, создающему очередной шедевр, понадобилось бы досконально знать, как работают чернила. Качество заточки пера определит успешность акта созидания. Компьютерный интерфейс остаётся весьма сложным, мешая творческому процессу.»

Проще говоря, Марк Вайсер первым намекнул: постепенно подробности реализации цифровых технологий утратят великую важность. Человек перестанет замечать окружающие инновации, постоянно используя достижения науки

Обобщая концепции западных философов, Вайсер предсказал появление мобильных малогабаритных, одновременно высокопроизводительных устройств, снабжённых беспроводными интерфейсами.

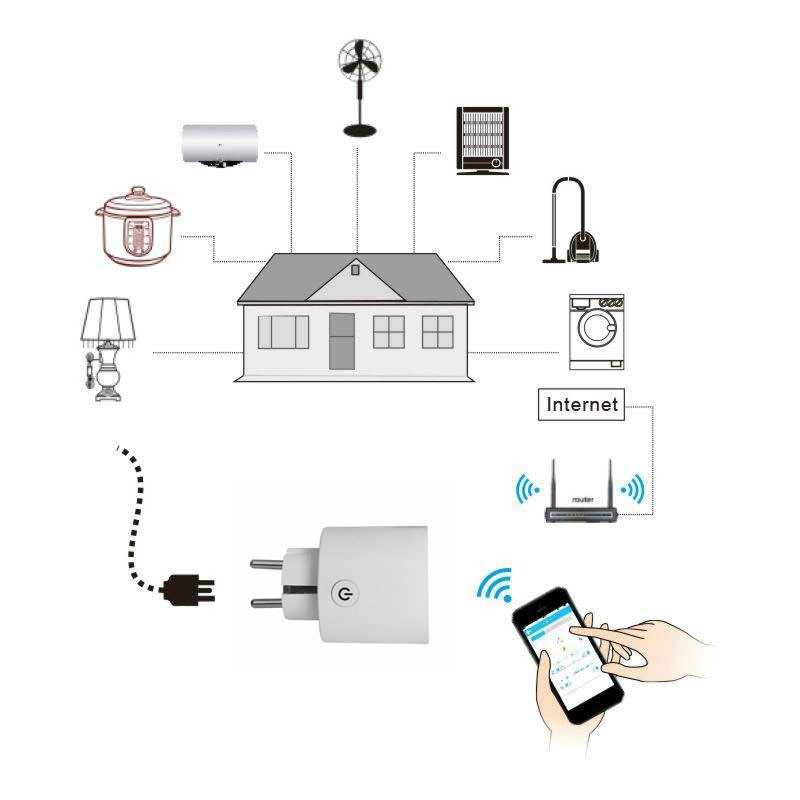

Как работает Wi-Fi розетка и в чем ее преимущества?

Для чего нужна вай фай розетка? Основным ее предназначением является управление электроприборами, которые находятся в доме, на расстоянии. Работает устройство за счет соединения его через беспроводную сеть Wi-Fi с планшетом или мобильным смартфоном. Умная электрофурнитура все больше завоевывает рынок электротехнических изделий, поэтому в этой статье мы решили рассказать о том, какой принцип работы, устройство и функции Wi-Fi розетки.

Принцип работы wi-fi розетки любого типа абсолютно одинаковый. Что касается конструкции, то ее делят на два вида: накладная и встраиваемая. Накладная имеет вид переходника, у которой один разъем. Конструкция устройства состоит из таких элементов: сам корпус, индикатор, кнопка, с помощью которой включают или выключают прибор и модуль wi-fi. Второй вариант представляет собой встраиваемый модуль. Его назначение – замена обыкновенной электрической точки. На фото ниже показаны оба варианта исполнения:

Принцип действия двух видов заключается в том, что благодаря микропроцессору, что находится внутри устройства, осуществляется соединение с управляющим механизмом, который регулирует включение или отключение. Но могут попадаться и более сложные модели, которые производятся в виде сетевого фильтра, у которого существует несколько разъемов.

Помимо этого, существуют модели, в комплект которых входят дополнительные датчики, с помощью которых можно определить утечку газа, наличие дыма или протечки воды, а также датчики движения и температуры.

Каждая wi-fi розетка в зависимости от производителя и модели обладает особыми техническими характеристиками. Компании-производители постоянно стремятся усовершенствовать свою разработку и регулярно вносят в нее свои дополнения и нововведения. Основными отличиями являются:

• оригинальность в дизайне приспособления и его упаковке;
• качество используемого материала;
• элементы, из которых производится изделие.

Wi-fi розетка любой модели состоит из корпуса, который выполнен из термостойкого пластика, и различных элементов, что наполняют этот корпус. Применение негорючих материалов позволяет защитить человека от выделения вредных галогенов. Жаропрочность материала составляет 748 градусов Цельсия. Благодаря этому компании-производители гарантируют безопасность применения вай фай оборудования.

Подключение и настройка TP-Link HS110 и TP-Link HS100

Что касается настройки, то как оказалось, там все просто. Я никогда не настраивал умных розеток, поэтому, не сразу понял что к чему. Сделаю в виде пошаговой инструкции. Так будет удобнее и понятнее.

1 Первым делом, на свой смартфон, или планшет нужно установить приложение Kasa. Оно доступно для iOS и Android в App Store и Google Play. Просто наберите в писке «tp-link kasa», и установите приложение. Через данное приложение можно управлять умными розетками, и другими устройствами от TP-Link.

После первого запуска приложения Kasa, оно предложит вам войти в свой аккаунт TP-Link, или зарегистрировать новый. Вы можете пропустить этот шаг, нажав на «Skip». Но в таком случае, вы сможете управлять устройствами только тогда, когда подключены к своей домашней Wi-Fi сети (к которой подключена розетка). Поэтому, я советую нажать на кнопку «Create Account», и зарегистрироваться в облачном сервисе, чтобы управлять устройствами с любого места.

3 На смартфоне подключаемся к Wi-Fi сети, которую начнет транслировать розетка. Сеть не защищена, без пароля.

4 Заходим в приложение Kasa и нажимаем на кнопку «Добавить устройство». Дальше выбираем тип устройства, которое хотим добавит. В нашем случае это «SMART PLUG». Нажимаем кнопку «Next», «Next», и еще раз «Next».

Задаем имя своей розетке. Выбираем иконку. Можно даже сделать фото, или выбрать из альбома. Дальше нужно выбрать свою Wi-Fi сеть, и указать от нее пароль, чтобы розетка смогла подключится к вашей Wi-Fi сети.

Немного ждем, и все готово. Вы увидите свою розетку в списке устройств.

Если у вас несколько розеток, то добавляем их по очереди, по такой же схеме. После завершения настройки, умная розетка перестанет транслировать Wi-Fi сеть.

Виды и характеристики

Выпускаются двух основных типов:

• Встраиваемые – устанавливаются при ремонтных работах и жёстко фиксируются стене, поэтому нужно заранее определить допустимые нагрузки и цели применения (как установить розетки и выключатели своими руками?).
• Накладные – работают по типу переходников или тройников с программируемым интерфейсом. Помещаются в классическую розетку без монтажа.

По управлению приборы делятся:

• на получающие и обрабатывающие команды через интернет;
• радиоуправляемые;
• контролируемые GSM-сетью.

В зависимости от конструкции:

• одиночные — самостоятельные приборы, контролируются ДУ;
• несколько выходов на одной розетке с разграниченным управлением, поскольку в работе гнёзда не зависят друг от друга и могут отключаться ил подключаться отдельно;
• много розеток с одной ведущей, которая контролирует остальные;
• сетевой фильтр с радиоуправляемым интерфейсом с возможностью отдельного или одновременного подключения элементов.

Розетки с радио-, GSM- или Wi-Fi управлением поставляются в полной комплектации, включая пульт дистанционного управления.

Модели

Digma DiPlug 100

Обычная бюджетная розетка с вай-фаем. Дополнительных датчиков нет.

Напряжение	100 — 240 В
Ток нагрузки	10 А
Мощность	2500 Вт
Название мобильного приложения	Digma SmartLife
Рабочая температура	от -10 до 40°С
Цена	1900

Digma DiPlug 160M

Максимальная нагрузка и мощность подключения больше. Но цена не сильно выше.

Напряжение	100 — 240 В
Ток нагрузки	16 А
Мощность	3520 Вт
Название мобильного приложения	Digma SmartLife
Рабочая температура	от -10 до 40°С
Цена	2200

Rubetek RE-3301

Защищает устройство от перепадов напряжения. В дополнение есть датчик, считающий суммарное энергопотребление устройства.

Напряжение	230 В
Ток нагрузки	11 А
Мощность	2500 Вт
Название мобильного приложения	Rubetek
Рабочая температура	При положительной
Цена	3100

GSM-розетка Alonio T6

Подключение идёт по SIM карте. Управление происходит через SMS сообщения. Есть встроенный датчик температуры. Можно даже использовать как термостат при подключении обогревателя. При этом вас будет уведомлять по СМС, что температура резко поднялась дома или отключилась электроэнергия. Встроенный таймер. Хорошо подойдет для отопления гаража или подвального помещения.

Напряжение	220 В
Ток нагрузки	16 А
Мощность	3500 Вт
Название мобильного приложения	Alonio
Рабочая температура	от -10 до 50
Цена	6000

Elgato Eve Energy

Есть функция управления голосом. При подключении и использовании iPhone или iPad для активации функций Siri. Передача данных по Bluetooth.

Напряжение	100 — 240 В
Ток нагрузки	11 А
Мощность	2500 Вт
Название мобильного приложения	Apple HomeKit
Рабочая температура	от -10 до 50
Цена	10500

Xiaomi Aqara Smart Wall Socket ZiGBee

Встраиваемая розетка размера 86*86*45 мм. График подсчета электроэнергии за сутки и месяц. Дешевле всего брать её на Алиэкспресс.

Напряжение	100 — 250 В
Ток нагрузки	10 А
Мощность	2500 Вт
Название мобильного приложения	Xiaomi Mi
Рабочая температура	от -10 до 50
Цена	1800

TP-Link HS110

Отслеживание потребление электроэнергии. Функция «Нет дома», поочередно включает и отключает устройство – что создаёт видимость присутствия. Таймер автоматического отключения утюга, пароварки, чайника и т.д.

Напряжение	100 — 250 В
Ток нагрузки	16 А
Мощность	3680 Вт
Название мобильного приложения	Kasa
Рабочая температура	От 0 до +40
Цена	1800

Как выбрать?

В первую очередь вам нужно примерно понять, что именно вы будете подключать в розетку. От этого будет зависеть нагрузка и мощность тока. Если вы будете использовать розетку в гараже или там, где могут быть минусовые температуры, то стоит задуматься купить модели с IP защитой от влаги и пыли. Ну конечно же рабочая температура должна быть соответствующая.

Для постоянных устройства, лучше взять встраиваемую розетку, но и обычная блочная не будет плоха. Ну и в самом конце отталкивайтесь от цены. Моделей очень много. Если вам не нужны навороты с датчиками движения и температуры – то берите обычную Wi-Fi розетку.

Способ управления

Мы уже разобрали основные способы управления, это:

• Wi-fi смарт-розетка которые управляются при помощи программы на телефоне;
• Для радио розеток применяется пульт дистанционного управления;
• У GSM розетка, принимает команды благодаря Sms и звонков с телефона.

Например, для дома лучше подойдёт wi-fi розетка, для дачи GSM, а в местности без доступа к различным сетям. Остаётся только радиоаппараты.

Максимальная мощность

У розетки есть ограничения, сколько она может пропускать через себя электричества. И если потребление будет слишком большим, аппарат может выйти из строя.

Стандарт вилки

Тут всё просто, если у вас устройство с нестандартной вилкой, а вы не хотите делать конструкцию более громоздкой и использовать переходники. То следует заранее выбрать розетку с подходящей вилкой.

Функциональность

У смарт-розеток существует множество дополнительных возможностей, например:

• Умная розетка с термодатчиком
• Защита от скачков напряжения;
• Наличие защиты от пыли и влаги;
• Возможность записывать различные алгоритмы работы;
• Наличие уведомлений при неполадках;
• Отслеживание количества потребляемого электричества.

Очередная «умная» розетка своими руками. Часть 1 / Habr

Первая часть — просто проверяем общую работоспособность схемы. По сути — некий аналог WeMo Switch, только встраиваемый в стандартный подрозетник и потому не привязанный к какому-то определенному дизайну (чтобы вписаться в любой уже существующий интерьер).

Итак, чего хочется? Хочется управлять независимо каждой из четырех розеток (у меня дома в одной из комнат розетки объединены в блоки по два двухрозеточных модуля вплотную друг к другу, в двух стандартных пластиковых подрозетниках соответственно). К одному из таких блоков подключены все агрегаты (освещение, насос фильтра, нагреватель, компрессор) аквариума с красивым парчовым сомиком, вот ими и будем управлять. Сомик вот такой, если что (картинка для привлечения внимания):

Итак, что нам надо?
1. Получать команды через WiFi и выдавать соответствующие управляющие сигналы на замыкание контактов. Т.е. нужен модуль контроллера с WiFi. Поскольку у меня есть наша платка на AR9331 (рояль в кустах, да: собственно, изначально и хотелось ее в реальном деле опробовать), она и будет таким контроллером.

2. Реле на 16A 220V. Чтобы не заморачиваться — взял готовый модуль от Амперки. Заодно там и светодиод есть для индикации режима работы розетки.

3. Питать эти два модуля напряжением 5V. Разобрал компактный блок питания с разъемом USB.

4. Подрозетник глубиной 60мм.

5. Собственно розетка (пока для экспериментов взял первую попавшуюся в соседнем хозяйственном магазине):

6. Светодиод для индикации режима работы розетки (On/Off). Нашел у себя в тумбочке зеленый и красный. Сначала хотел использовать зеленый (цвет больше нравится), но он оказался недостаточно ярким, так что в результате взял красный.

Прикинул схему (примитивная, да):

Разложил компоненты:

Нарезал проводов, запаял:

Отрезал куски термоусадочных трубок, заизолировал модули:

Запихал все в подрозетник, подсоединил кабель, подключил к розетке. Пока в стенку еще рано пихать, надо на столе отладиться.

Чтобы светодиод был виден получше, тонким жалом паяльника проделал небольшое отверстие в розетке.

Испытательный стенд готов.

Софт для первоначальной простой проверки взял из поста ув. Ariman’а.

Ну что же… Как ни удивительно, но все работает. Реле щелкает, светодиод моргает, электричество в розетку подается. Первый шаг сделан. Времени ушло где-то часа полтора в общей сложности. Денег:
1. Контроллер на AR9331 — не знаю даже, как оценивать. Пусть будет 750р — по такой цене мы его продавать собираемся, когда партию сделаем.
2. Модуль реле — 290р.
3. Блок питания — ну, пусть будет 200р (видел в переходе подземном по такой цене, мой-то у меня уже пару лет валялся).
4. Подрозетник — 45р.
5. Розетка — 120р.

Итого: 1405р.

Теперь надо довести до ума софт (прежде всего — прошивку). Об этом — в следующей части, если народу будет интересно. А потом буду подключать датчики и еще три модуля реле, чтобы управлять четырьмя розетками, а не одной.

P.S. Видеокамеру подключил — работает, куда она денется? Но надо ее как-то в интерьер вписывать, еще не придумал — как… И в плане софта — надо поток в Интернет научиться транслировать, а не только в локалку.

Рейтинг лучших моделей

Ниже представлен топ вай-фай розеток, пользующихся наибольшим спросом:

• Rubetek RE-3301. Есть защита от скачков напряжения. В комплектации есть датчик для контроля за потреблением электричества.
• Elgato Eve Energy. Поддержка голосового управления. При подключении к iOS доступна активация Siri. Можно отправлять информацию по блютуз.
• TP-Link HS110. Следит за количеством расходуемой электроэнергии. Есть опция «Нет дома» для периодического включения/отключения, чтобы создать видимость присутствия хозяев. Есть таймеры для автоматического управления электроприборами.

Выбирая умную Wi-Fi розетку нужно обращать внимание на производителя и из каких материалов она изготовлена. Некоторым владельцам не нужны дополнительные функции, поэтому этот параметр не самый важный

Самостоятельное изготовление розетки

Для этого нужно подготовить следующие составляющие:

• модуль контроллера с Wi-Fi — он нужен для того, чтобы устройство получало и передавало команды по беспроводной сети;
• реле — для включения/отключения контактов;
• блок питания;
• подрозетник;
• сама розетка.

Необходимо соединить между собой реле, блок питания и модуль контроллера. Нужно срезать части термоусадочных трубок и изолировать модули. Все составляющие помещают в подрозетник, к которому прикрепляют кабель и подключают к самой розетке. Чтобы реализовать эту схему нужно обладать знаниями в электронике.

Последнее обновление — 17 сентября 2021 в 14:22

Все о IT
Самое интересное и полезное. информационно-коммуникационные технологии Ежедневно новое ПЕРЕЙТИ телеграмм канал ITUMNIK Вопрос — ответ
Задай вопрос. Форум Получи ответ ПЕРЕЙТИ
Вопрос — ответ QNA.ITUMNIK

Сергей Эльбакидзе/ автор статьи

Сергей, 24 полных года. После окончания 9 классов школы, поступил в политехнический колледж на очное отделение, по специальности прикладная информатика. После окончания колледжа поступил в лесотехнический институт на заочное отделение, по той же специальности прикладная информатика, в данный момент на третьем курсе. Работал в компании специалистом по рекламе и сбыту, далее начал выполнять заказы по созданию и продвижению сайтов. В данный момент развиваю три своих информационных сайта.

Как сделать устройство своими руками: описание и схема

Чтобы сделать её своими руками, потребуются:

• Модуль контроллера с wi-fi — нужен, чтобы получать и выдавать команды через wi-fi.
• Реле — отвечает за включение и отключение контактов.
• Блок питания — для питания модулей.
• Подрозетник и само устройство.

Проводами между собой соединяют реле, блок питания и модуль контроллера. Куски термоусадочных трубок отрезают, а модули изолируют. Все компоненты помещают в подрозетник, подсоединяют кабель и подключают к розетке. Чтобы проделать эту работу самостоятельно, нужно иметь знания в электрике и программировании. Смарт-розетки, как и выключатели или другие умные приборы, вносят в жизнь дополнительный комфорт, повышают безопасность пользования электроприборами. Их устанавливают в квартирах, частных домах, они просты в подключении и настройке, недорогие. Главное — перед покупкой модели убедиться, что она обладает нужными свойствами.
