Разновидность витой пары. категории кабеля применяемых в сетях

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

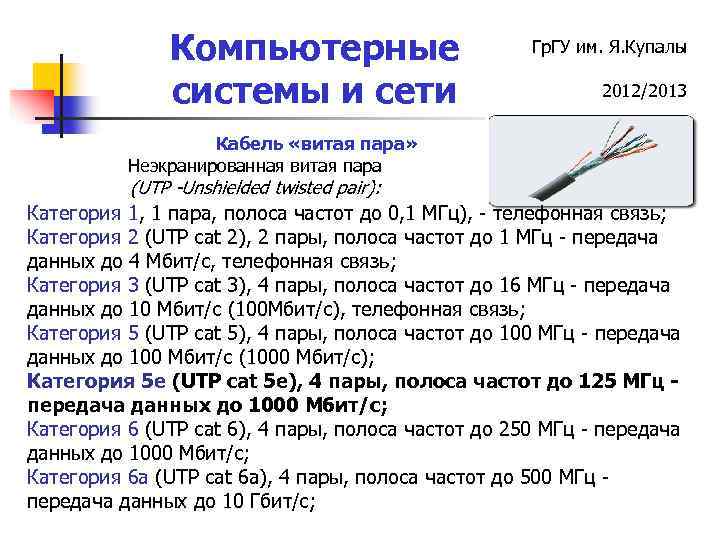

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

• CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
• CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
• CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
• CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
• CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
• CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
• CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
• CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
• CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
• CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

Виды витой пары в зависимости от категории и строения кабеля

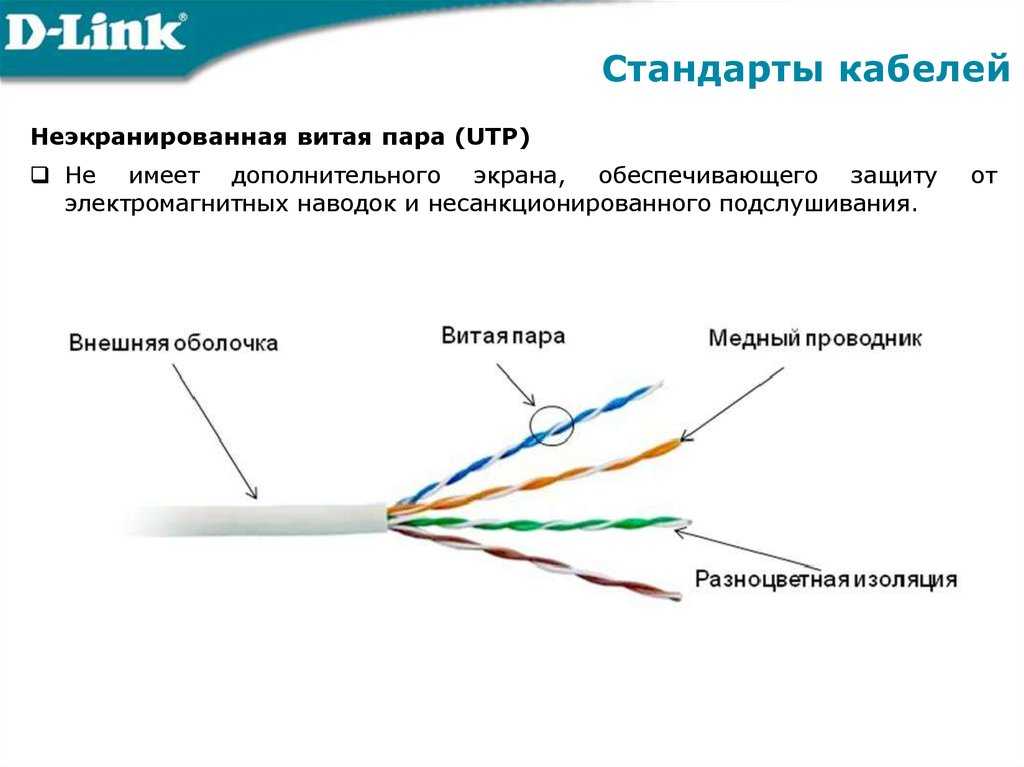

Аббревиатура UTP расшифровывается как unfoiled twisted pair – неэкранированная витая пара (eng.). FTP (foiled twisted pair) – фольгированная. STP (shielded unfoiled twisted pair) – защищенная неэкранированная. S/FTP или SFTP (shielded foiled twisted pair) – защищенная экранированная.

UTP, 3 категории

Данный вид «витой пары», в основном используется для передачи аналогового сигнала в телефонии, однако случается, что он используется для передачи цифровой информации в компьютерных сетях на небольшие расстояния с относительно небольшой скоростью передачи. Если на «витой паре» присутствует маркировка «26 AWG» – перед Вами UTP cat.3. 26 AWG означает, что кабель имеет жилы диаметром от 0,4 до 0,475 мм. Существует многопарный вариант категории 3, который широко используется в телефонии. Аналогом многопарного FTP cat.3 служит отечественный магистральный телефонный кабель ТППэп (отличие – ТППэп используемый для внешней прокладки на открытом воздухе и имеет помехозащищающий экран). Также существует такой кабель, который удовлетворяет всем требованиям категории 5е — ТППэп-ндг с сечением жил 0,5 квадратных миллиметров.

UTP 5 и 5е категории, для внутренней прокладки

Cамый распространенный вид «витой пары». Он имеет медные или омедненные одножильные или многожильные проводники, толщиной от 0,48 до 0,52 мм (24 AWG). Изоляция, а также внешняя оболочка сделана из ПВХ пластиката. UTP cat.5 может иметь 2, 4, 10 … 300 пар проводников. Этот кабель может использоваться для подключения групп абонентов (жилой дом, бизнес-центр). UTP cat.5e — «особая» 5-я модель имеет 4 пары обязательно медных проводников – именно он получил наиболее широкое распространение среди провайдеров сети Интернет. При использовании изделий 5e и соблюдении особых условий инсталляции кабеля и оборудования, провайдеры добиваются подключения абонента на скорости передачи данных 100 и больше Мбит/сек. Для менее требовательных абонентов (подключение на скорости 5-10 Мбит/сек, например) провайдеры могут использовать более экономичный вариант UTP 5-й категории 2 пары с медными или омедненными проводниками, а также 4-парный с омедненными алюминиевыми жилами. Для подключения абонента на скорости 2 Мбит/сек достаточно использовать вариант 3-й категории. Двухпарный и четырехпарный cat.5, cat.5e выпускается в бухтах по 305 м, однако встречается двухпарный UTP в 500 метровых бухтах. Многопарный поставляется на катушках.

Кабель UTP, 5 и 5е категории, для внешней прокладки (outdoor)

Cоответственно применяется на открытом воздухе. Он имеет особую внешнюю оболочку из полиэтилена, устойчивую к низким температурам, обледенению, а также к прямому воздействию солнечных лучей. Вариант категории 5 и 5е outdoor имеет чёрный цвет внешней оболочки. За счет повышенной выносливости менее гибок, чем вариант для внутренней прокладки.

КССВПВ, 5 категории

представляет отечественную «витую пару». Также бывает 2, 4 пары, многопарный КССВПВ. Токоведущие жилы в КССВПВ производятся из меди по максимальным допускам 24 AWG – 0,52 мм.

Кабель FTP, 5 и 5е, для внутренней прокладки

данный тип имеет экран из фольги, который защищает передаваемый сигнал от внешнего электромагнитного воздействия. FTP cat.5 может иметь омедненные алюминиевые жилы, изоляцию и оболочку из ПВХ пластиката. FTP cat.5e имеет обязательно медные жилы. Обе конфигурации выпускаются в бухтах по 305 метров. FTP может быть двух и четырехпарный, не подходит для передачи аналогового сигнала в видеонаблюдении, так как защитный экран может создать помеху для аналогового сигнала.

FTP 5 и 5е категории, для внешней прокладки

данная модификация имеет внешнюю оболочку из светостабилизированного полиэтилена, что позволяет прокладывать его на открытом воздухе, с возможным прямым воздействием солнечных лучей. FTP cat.5, cat.5e outdoor не рекомендуется подвешивать с большими пролётами без дополнительного троса, так как провод может подвергнуться значительным растягивающим усилиям за счет собственного веса или дополнительного обледенения в зимний период.

Кабель S/UTP (STP) категории 5е

вариант защищенной неэкранированной витой пары. STP имеет 4 пары медных проводников, изоляцию и оболочку из ПВХ пластиката, а также индивидуальные экраны из фольги. Экраны в STP защищают сигнал от возможных внешних электромагнитных помех.

Категории

По-другому ещё можно назвать класс, который маркируется тремя буками CAT – это классификация витой пары для обозначения примерного предела скорости передачи импульса сигнала и расстояния затухания. С историей возникновения витой пары технология постоянно улучшалась, а с ней также росла и частота. Рассмотрим все витые пары.

CAT1

Имеет частоту канала от 0,1 до 0,4 МГц. Самый древний, можно сказать допотопный стандарт, который может передавать только голос из одной пещеры в другую. Когда-то в 90-е годы это был единственный способ выйти в интернет, используя модем.

• Скорость: 256 Кбит/с.
• Частота: 0,1 до 0,4 МГц.

CAT2

Раньше использовалась для телефонных сетей. Имеет две пары. Максимальная скорость передачи данных 4 Мбит в секунду. Частота от 1 до 4 МГц. Также устаревший стандарт, иногда используется для построения сетевого потока Token Ring и Arcnet. Когда-то пользовался спросом для выстраивания старых терминальных станций IBM 3270.

• Скорость передачи данных: 4 Мбит/с.
• Частота: 1млн. до 4 млн. Гц.

CAT3 (класс С)

Не распространенный формат для построения локальных сетей (10BASE-T и token ring) и для передачи данных на небольшое расстояние. Поддержка скорости от 10 до 100 Мбит в секунду. Максимальное расстояние 100 метров. Поддерживает стандарт передачи пакетных данных – IEEE 802.3. Частота 16 МГц.

• Пропускная способность: 10 – 100 Мбит /с.
• Частотность: 16 МГц.
• Максимальное расстояние: 0,1 км.

CAT4

По одной паре идёт максимальная скорость до 16 Мбит в секунду. Частота повышается из-за интенсивной скрутки. Количество пар – 4. Этот стандарт не используется в Token Ring.

• Скорость отправки и приёма: 10 – 100 Мбит /с.
• Частотность: 20 млн. Гц
• Максимальное расстояние: 0,1 км.

CAT5 (класс D)

Распространённый формат для построения и передачи цифровой информации на базе сетей 10BASE-T, 100BASE-TX и 1000BASE-T. Сейчас используется для увеличения скорости до Fast Ethernet и Gigabit Ethernet. Можно использовать как две пары, так и 4.

• Скорость отправки и приёма: 100 – 1000 Мбит /с.
• Частота: 100 МГц
• Расстояние: 0,1 км.

CAT5e

По сути это тот же сетевой кабель как и CAT5, но его преимущество в более тонкой основе. То есть проводки на порядок меньше в диаметре, что понижает стоимость, но при этом по характеристикам он такой же.

CAT6 (класс E)

Был официально добавлен в 2002 году. Имеет всего 4 пары, но скорость передачи увеличилась до 10 Гбит в секунду. Правда расстояние при этом уменьшилось до 55 метров. Используется для построения сетей по стандарту 10GBASE-T по 10 Gigabit Ethernet. Кабель не экранированный и имеет класс UTP. Используется для передачи на короткие расстояние больших объёмов данных. Например, для межсерверного соединения.

• Скорость отправки и приёма: 10 Гбит /с.
• Частотность: 250 МГц
• Длина затухание сигнала: 0,55 км.

CAT6a

Отличием от класса CAT6, является наличие экрана на общей оплетки (F/UTP) и у каждой пары (U/FTP). За счёт этого поднимается частотность передачи данных до 500 МГц.

• Скорость отправки и приёма: 10 Гбит /с.
• Частотность: 500 МГц
• Длина затухание сигнала: 0,55 км.

CAT7 (класс F)

Всё тот же CAT6a, но частотность выросла до 600 МГц за счёт оплетки типа F/FTP или S/FTP. Чуть позже вышла модификация по стандарту ISO 11801, в результате чего частота выросла до 1000 МГц.

• Скорость отправки и приёма: 10 Гбит /с.
• Частотность: 600 – 1000 МГц
• Расстояние: 0,55 км.

CAT8-8.1

Стандарт был создан в построении 100 Gigabit Ethernet в США. Скорость выросла до 40 ГБит в секунду. Экранировка как на 7 классе. Частота подросла до 1600МГц, но позже технологию усовершенствовали, и теперь она передаёт данные с 2000 МГц. Совместим со стандартом коннекторов RJ45. Имеет 6А категорию кабеля с сетчатой оплеткой, фольгой на внешней оболочке и двойную оболочку для каждой пары.

• Скорость: 40 Гбит /с.
• Частота: 1600 – 2000 МГц
• Расстояние: 80 метров.

CAT8.2

Этот класс пока находится в разработке и будет иметь совместимость как с коннекторами GG45/ARJ45 и TERA, так и со стандартным RJ45.

Экранирование

Экранирование кабелей позволяет снизить помехи на линии. Для выполнения сетевых соединений от стеновой панели до компьютерной техники достаточно провода неэкранированного; экранированный кабель необходим при протягивании линий в стенах, по внешним поверхностям конструкций, на участках с высокой интенсивностью помех и электромагнитными излучениями.

Сетевые изделия с экранированием представлены марками:

• FTP — обозначает изделия с фольгированным единым экраном;
• F2TP — кабельная продукция защищена экраном из 2 слоев фольги;
• S/FTP — в изделиях выполнено экранирование каждой жилы с использованием фольги, для наружного слоя применяется сетка из медных сплавов;
• STP — жилы имеют защиту из фольги, предусмотрено внешнее экранирование конструкции провода;
• U/STP — выполнена защита жил с помощью фольги, внешней изоляции не предусмотрено;
• SF/UTP — изделия с двойным внешним экранированием, оплеткой из меди и листов фольги, витая пара по характеристикам наиболее прочная и защищенная от воздействия атмосферных осадков..

Для жилых помещений рекомендованы кабельные изделия с экранированием F2TP либо FTP. Покупать для для проведения сетей в общественных помещениях рекомендуется продукцию с маркировками SF/UTP, S/FTP.

Смотрите это видео на YouTube

Распиновка витой пары или как обжать разъём сетевого интернет кабеля?

Что такое силовой электрический кабель и из чего он состоит?

Какой антенный кабель лучше использовать для телевизора — все критерии

Какой кабель лучше одножильный или многожильный?

Что такое коаксиальный кабель, основные характеристики и где используется

Как подключить сетевую интернет розетку RJ-45 — схема распиновки

Процесс обжимания витой пары

Ну что, пора узнать как правильно можно обжать витую пару. Приступаем к этому этапу прямо сейчас. Делаем замер кабеля, отрезаем с запасом 0.5 метра. Чтобы не повредить внутренние жилы делайте следующим образом: выполните небольшой надрез на защитной оболочке, а потом просто в этом месте сгибайте. На месте надреза оболочка лопнет, провода откусите кусачками.

1. Замеряем от края 20 мм и удаляем изоляцию провода.
2. Все жилы раскручиваем, рассортировываем по схеме (с которой вы определились).
3. Зажимаем плотно пальцами все жилы, выложенные по цветам схемы и кусачками ровно откусываем.
4. Берем штекер RG 45, переворачиваем его, чтобы защелка смотрела вниз и не спеша засовываем все провода в коннектор. Они должны равномерно войти в желобки. Не получается с первого раза? Не беда, пробуем ещё раз.
5. Без фанатизма, продвигаем провода равномерно до конца, пока не почувствуете, что они уперлись. Посмотрите визуально все ли жилы дошли до конца. Защитная оболочка должна также войти в штекер, при обжиме её должно зажать.
6. Придерживая коннектор с вставленной витой парой, не спеша вставляем в клещи для зажима (кримпер). Сжимаем рукой. Все готово, у вас все замечательно получилось.

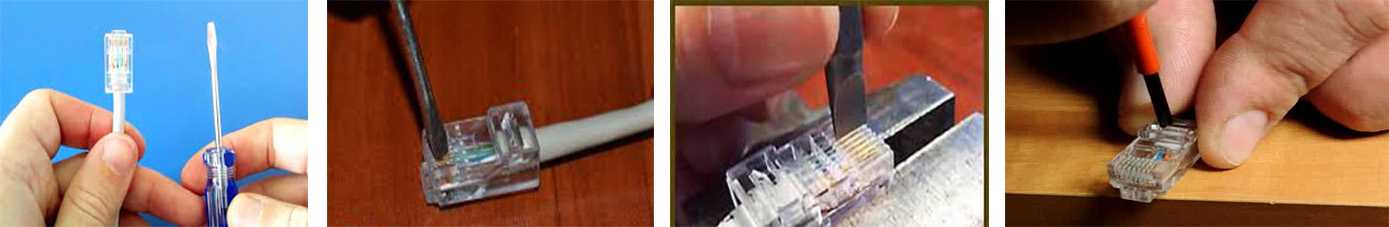

Выполняем обжимку без инструментов

Процесс отличаться будет, отсутствием специального инструмента, для обжима. Вам не придется делать ненужные затраты, покупать клещи, ради того чтобы пару раз обжать кабель с rj 45. Заключается метод в том, что функцию кримпера у нас выполнит отвертка или обычный нож. После того как все жилы будут вставлены, берем отвертку и прикладываем его к металлическим контактам на коннекторе, слегка придавливаем. Так нужно будет сделать с каждым контактом.

Обжимаем безынструментальный коннектор

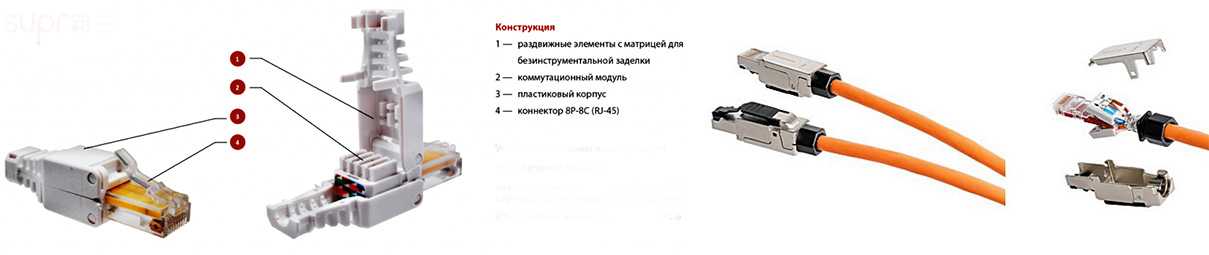

Существуют коннекторы для которых клещи не нужны. Здесь необходимо просто пальцами хорошо нажать и все. Правда, цена на такой штекер совсем не маленькая. Поэтому стоим задуматься, стоит ли оно того. Принцип обжатия прост, каждую жилу заводим сверху в пазы, после того как все провода уложите, закройте плотно обе половинки корпуса. Производит такие коннекторы фирма «Nikomax», а в России «СУПР».

Причины скрутки

Зачем скручивают по парам? В первую очередь это увеличивает надёжность структуры внутри первичной оплётки. При этом не будет опасности, что провода внутри распадутся, что может привести к поломке при монтаже

Кто хоть раз прокладывал кабель знает, что это важно при протаскивании нескольких кабелей в небольшое отверстие в стене. Если внутри пары были бы не скручены, то это привело бы к большему числу внутренних надломов

А выявить это после прокладки длинного кабеля очень сложно.

Второй причиной является улучшение качества передачи. Электромагнитное и магнитное воздействие извне влияет не на всю площадь кабеля, а поочередно из-за скрутки, тем самым увеличивается длина передачи данных.

Информация же идёт одинаково по парам. И если на пути встречается помеха, то приёмник принимает оба сигнала и просто вычитает помеху. То есть второй дополнительный провод нужен для проверки правильности передаваемых сигналов.

Скручивание так и действует – при ближнем расположении первого провода на него идёт максимальное воздействие окружающей среды. На втором парном проводе воздействие минимальное, так как он прячется за первый. А в конце сигналы складываются.

Сейчас многие наверное подумали – так ведь если использовать для пропуска информации все 8 жил, то скорость увеличится в 2 раза. Да, вы совершенно правы. Но тут встаёт вопрос об уменьшении или полной защите от электромагнитного воздействия, дабы уменьшить шанс возникновения шумов при передаче информации.

Для этого есть высококлассные провода с функцией экранирования. Тогда электромагнитное воздействие почти не будет влиять на сигнал, шумов почти не будет и можно будет использовать все 4 пары жил. Про оплётку будет рассказано чуть ниже.

Маркировка витой пары

Единого стандарта маркировки витой пары не существует – каждый производитель указывает на ней то, что считает нужным

Часть этих данных не имеет практического значения, а на что важно обращать внимание, вы узнаете чуть позже

Вот один из примеров маркировки стандартного кабеля:

Маркировка на кабеле UTP

В начале обычно указан код производителя и марка. Далее – максимальная температура, при которой возможна эксплуатация. Следом идут тип экранирования, количество пар, диаметр одного проводника, категория, сертификаты соответствия, длина и год выпуска.

В нашем примере:

• Оболочка серого цвета, соответственно, кабель предназначен для эксплуатации в помещениях.
• Цифробуквенное обозначение, которое начинается на “HTO-KEY E191267” – это шифр производителя.
• 75oC – температурный максимум.
• UTP – данный кабель неэкранированный.
• 4PR – 4 пары проводников.
• 24 AWG – диаметр сечения одного провода (также может быть указан в миллиметрах).
• ELT Verified – проверен и соответствует стандарту категории.
• CAT5E – категория 5е.
• EIA/TIA-568-В.2 – соответствует одноименному стандарту.
• Последние цифры – общая длина кабеля в футах и метрах.
• Дата производства не указана.

Порядок обозначений может быть различным, но на любом кабеле всегда указана его категория, тип экранирования и количество пар. Эти данные и являются важными при покупке, остальное – просто для справки.

Заключение

Прочитав эту статью, вы научились разбираться в типах и устройстве витой пары. Теперь вам не составит труда выбрать ее самостоятельно. Дальше вы узнаете много полезного, какой инструмент для обжима витой пары используется и технике обжима.

Конструкция витопарного кабеля.

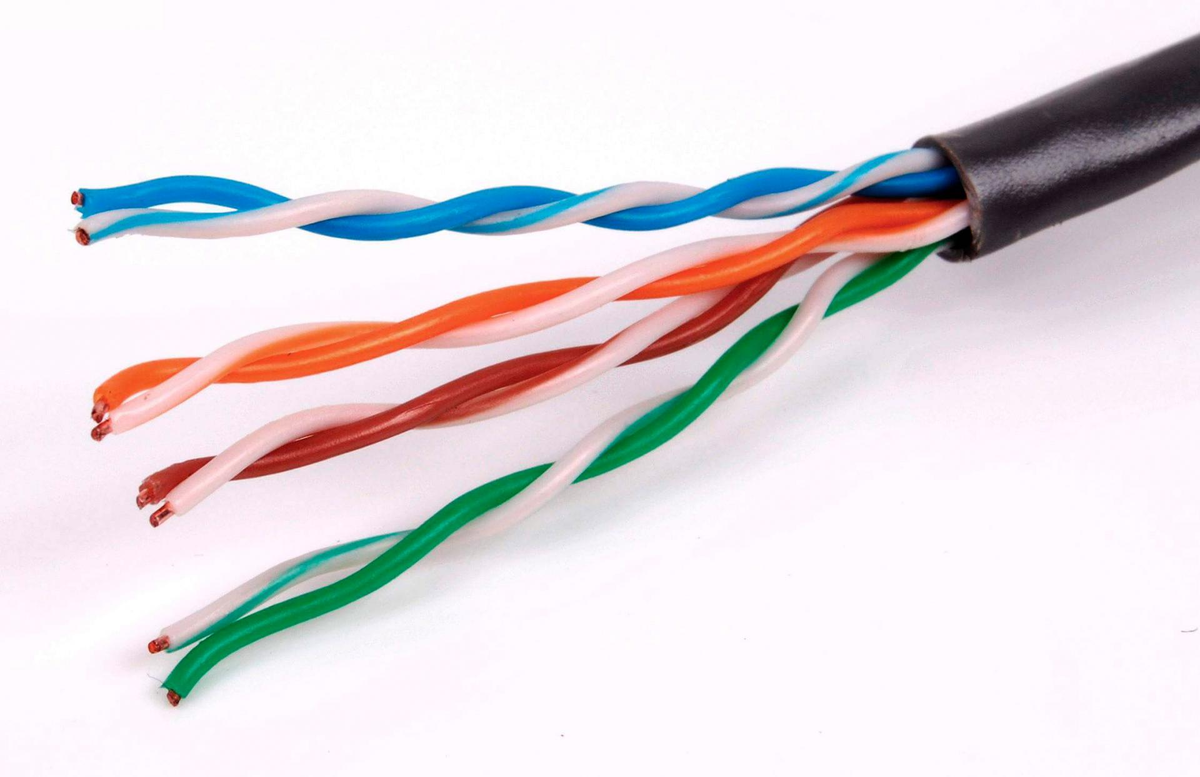

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26-22AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур. Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию. Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen, российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена. В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки. Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки. Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель. Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

* Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных, а так же больших потерь сигнала, может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.
