Как подключить к телевизору и настроить цифровую приставку на все каналы

Какое оборудование потребуется для цифры

Приобретение и настройка ресивера – первый шаг для создания цифрового ТВ в квартире или доме. Технология передачи цифрового телесигнала базируется на его кодировании и распространении. Это означает, что подключение ресивера к телеприемнику нужно для того, чтобы выполнять прием сигналов и декодировать их. В роли приемника могут выступать различные устройства, все зависит от формата телевещания:

• Кабельное телевидение. Изображение поступает на телеприемник в сжатом формате. Потребуется качественный кабель с высшей пропускной способностью. Он будет осуществлять передачу данных. Обслуживанием приемного оборудования занимается компания, предоставляющая услуги.
• Спутниковое телевидение. Этот формат на сегодняшний день также вещается цифровые телеканалы. В качестве приемников используются спутниковые тарелки. Часто пользователи задают вопрос, существуют телевизоры со спутниковым тюнером, как пользоваться ими? Устанавливать такое оборудование можно самостоятельно или с помощью мастеров. Пользоваться таким оборудованием просто, если внимательно изучить пошаговую инструкцию. Настройка цифрового спутникового приемника выполняется быстро. Но, если самостоятельно разобраться не удается, лучше воспользоваться услугами мастера. Подключить телевидение через спутник предлагают российские компании, самые популярные из них: Триколор ТВ, Телекарта, НТВ плюс, МТС.
• Эфирное. Работает по тому же принципу, что и аналоговое. Для пользования необходима специальная дециметровая антенна.

Каждый вариант имеет свои особенности и преимущества. К примеру, очевидным достоинством спутниковых технологий является территориальная доступность. Это значит, что пользователь может подключить такое ТВ в любой местности. Главное условие – наличие специального оборудования и его грамотная настройка.

Немного о цифровых приставках

Цифровая приставка для ТВ — это прямоугольное или квадратное устройство, к которому подключается антенна. Приставка уже в свою очередь подключается к телевизору с помощью кабеля. Таким образом, приставка (тюнер, декодер) выполняет роль посредника на пути сигнала от антенны к телевизору. Она преобразует цифровой сигнал в обычный, который уже телевизор распознаёт .

ТВ-приставка — небольшое устройство, которое преобразует цифровой сигнал от антенны, чтобы ТВ смог его распознать

Цена у девайса небольшая — можно приобрести качественную модель и за 1000 рублей

При покупке обращайте внимание на характеристики устройства — там должна стоять пометка DVB-T2

Принцип работы тюнеров

Исходя из типов сигнала передачи цифрового телевидения, выделяют три типа ресиверов: кабельный, эфирный, спутниковый.

Вне зависимости от вида, все тюнеры работают по одному принципу:

1. Прием и усиление цифрового сигнала.
2. Декодировка и преобразование в аналоговый сигнал через разъемы RCA, SCART, HDMI, тюльпаны.
3. Воспроизведение мультимедиа с носителей и накопителей типа USB (опционно).
4. Осуществление записи, остановки и отложенного просмотра (опционно).

Подключать ресивер к телевизору нужно именно для «переделки» цифрового в аналоговый сигнал без потери качества звука, изображения.

Особенности вещания цифрового ТВ

Аналоговое телевидение работает по стандартному протоколу DVB-C. Цифровое вещание передает сигнал тремя способами:

• Спутниковое телевидение или DVB-S, S2;
• Кабельное – DVB-C;
• Эфирное вещание – DVB-

Оборудование для декодирования сигнала выбирается от его типа. Для телевизоров со встроенным ресивером Т2 не требуется вспомогательных устройств.

Каким ТВ не нужна приставка

Современные модели телевизоров оснащены встроенным или внешним тюнером типа Т2. Для таких вариантов дополнительная приставка не требуется. Проверить наличие такого оборудования в вашем телевизоре можно на официальном сайте производителя, например, зайти на сайт Samsung и набрать модель TV в соответствующем разделе.

Можно внимательно изучить паспорт к TV. В нем должна быть указана полная комплектация и тип входящих сигналов телевещания.

Смарт ТВ, работающее через подключение к Интернету, не требует ресиверов. Качество вещания в данном случае зависит от скорости передачи данных по сети и надежности соединения с ней.

Инструкция на ресивер

Способов настройки каналов на ресивере для телевизора существует достаточно много. Все зависит от приставки и типа подключения. Все существующие способы подключения можно разбить на группы:

• Подключение к ТВ через цифровой тюнер без ресивера. Для того чтобы настроить каналы, достаточно будет выбрать ТВК для каждого мультиплекса. После этого активируем автоматический поиск и ждем, пока система самостоятельно не подберет каналы. Все найденные телеканалы будут сохранены автоматически.
• Если пользователь использует цифровой ресивер, подключение не отнимет много времени. В телеприемнике нужно активировать AV-канал, а после этого включить автоматический поиск на самом ресивере.
• Если подключена спутниковая приставка. Принцип работы такого устройства несколько отличается. Ресивер вне зависимости от формата телевещания воспринимает каждый телеэфир как стандартный сигнал определенной частоты. Пользователи могут настраивать каналы ручным способом, так будет быстрее.

Перед настройкой ТВ ресивера необходимо подключить устройства в определенной последовательности:

• Первый шаг – подключаем антенный кабель к ресиверу.
• Затем выполняем подключение ресивера к телеприемнику.
• Включаем ТВ и приставку.
• Активируем питание усилителя приставки.

Подключение

https://youtube.com/watch?v=nh4PAW2HecY

В зависимости от модели телевизора и формата цифрового телевидения схема подключения значительно отличается. При использовании телевизора с встроенным ТВ-тюнером приставку можно не использовать. Антенна передает сигнал напрямую к телевизору, в котором сигнал декодируется и пользователь получает готовое графическое изображение.

При использовании бюджетного телевизора с ТВ-тюнером уместно приобрести Smart-приставку, которая откроет доступ к разным форматам телевидения, в т.ч. возможно принимать IPTV. Для этого у нее должен присутствовать LAN-разъем, к которому подключается сетевой Ethernet-кабель.

Также проблема недорогих цифровых телевизоров заключается в возможности подключения лишь эфирного ТВ. При использовании универсальной приставки можно пользоваться спутниковым или кабельным ТВ и отпадает вопрос, к каким телевизорам можно подключить ресивер. Данный вариант рекомендуется для тех, у кого вещает только первый мультиплекс.

Для старых телевизоров

С появлением широкополосного телевидения произошло разделение передачи аудио- и видеосигнала. Чтобы подключить приставку к телевизору ранее использовался AV-разъем (audio-video). Его особенность заключается в возможности передачи сигнала от AV на антенный вход. Соответствующий кабель потребуется, чтобы подключиться приставкой телевизору через антенный вход.

С помощью AV-кабеля можно подключить цифровую приставку к старому телевизору, однако качество изображения останется на уровне аналогового. Это связано с ограничением пиксельного разрешения экрана. Поэтому не рекомендуется покупать цифровую приставку для подключения к старому телевизору.

Как подключить два телевизора

Данная возможность будет ограниченной или полнофункциональной, в зависимости от назначения приставки. Все Smart-ресиверы поддерживают функцию подключения и раздачи вещания на разные устройства с возможностью индивидуального управления каждым из них.

Если данная опция у приставки отсутствует, тогда второй телевизор сможет только дублировать программу, идущую на первом устройстве. Отчасти проблему можно решить, если подключить разные приемники (например, спутниковую тарелку и кабельное ТВ). Разные форматы вещания работают на разных частотах. Следовательно, трансляция одной и той же программы пойдет по разным независимым каналам, однако с разным качеством изображения и звука

Возможные неисправности приставки Кадена

От неприятностей никто не застрахован. Однако по ряду возможных проблем с работой приставки, уже имеется несколько вариантов решения. Некоторые из наиболее популярных ошибок мы предоставим.

Приставка не ищет/Слишком мало каналов/Нет сигнала

1. Ищите проблему в антенне. Возможно она выбрана неправильно или отошел один из проводов.
2. Попробуйте провести ручной поиск каналов по заданной для Вашего региона частоте вещания.

Забыл пароль

Для того, чтобы сбросить все настройки до заводских, в том числе и пароль, необходимо заново произвести поиск всех каналов. Достаточно запустить автонастройку.

Есть звук, но нет изображения/Наоборот

1. Проверьте правильность выбора источника отображения на телевизоре.
2. Тщательно просмотрите кабель подключения приставки. Если это RSA, то нужно искать проблему в штекерах, отвечающих за звук (R и L) или изображение (V >Приставка самостоятельно выключается/Перезагружается

Проверьте провод питания устройства. Если он исправен, то произведите сброс приставки до заводских настроек или же заново запустите автонастройку каналов.

Возможные проблемы и их решение

Мы рассмотрели, как настроить приставку Селенга, теперь следует разобрать распространенные ошибки и проблемы, которые могут возникнуть при подключении или дальнейшем использовании. К частым неисправностям относят:

1. Приставка не может найти каналы.
2. Отсутствует реакция на пульт.
3. Нет сигнала.

Приставка Селенга не находит каналы

Причиной может стать устаревшее обновление программного обеспечения. Для решения проблемы перейдите в параметры и во вкладке «Система» проверьте наличие обнов. Но также неисправность может заключаться в используемой антенне, вероятно она не поддерживает стандарт DVB-T2. Придется приобретать новую, которая сможет принять необходимый тип сигнала.

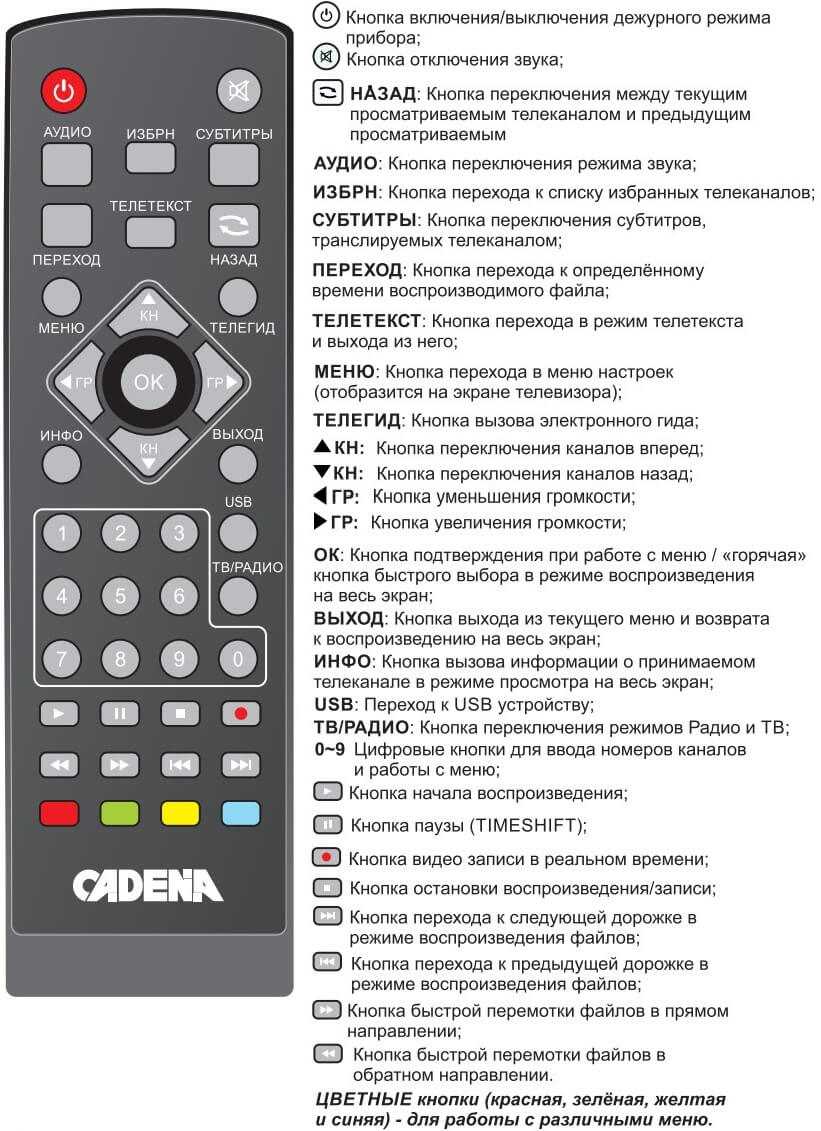

Не реагирует на пульт

Если приставка перестала откликаться на пульт, то первым делом проверьте батарейки. Помимо этого, причинами могут стать:

• Неисправность самого пульта ДУ.
• Большое расстояние до приставки или помехи между устройствами.

Нет сигнала

Часто ошибка «Нет сигнала» появляется из-за повреждения кабеля антенны или DVB-T2. Также виной могут стать технические работы со стороны провайдера.

Схема подключения к телевизору на примере Cadena CDT-100 и 1711SB

Для наглядности мы специально взяли 2 наиболее популярные модели приставок Cadena и постараемся разобраться в процедуре их подключения к любому телевизору.

Для начала нам потребуется общая схема подключения цифровой приставки для приема эфирного вещания через обычную внешнюю или комнатную антенны. Как Вы можете заметить, выход антенного кабеля всегда должен проходить через приставку.

Дело тут в том, что цифровой сигнал передается в зашифрованном виде. Если проще, то это лишь набор единиц и нулей. Чтобы его расшифровать и предоставить пользователю, необходим дешифратор. В современных моделях телевизоров он уже встроен. Однако в старых приходится пропускать этот сигнал через дополнительные преобразователи, которыми выступают приставки.

Подключение моделей типа Cadena CDT-100

В качестве первого примера возьмем модель CDT-100. У этой приставки имеется всего 1 выход, по которому ее можно подключить к телевизору. Это HDMI. Это интерфейс, позволяющий просматривать картинку в высокой четкости.

В случае если на Вашем телевизоре имеется такой, то необходимо будет приобрести в магазине провод данного для подключения приставки по данному интерфейсу. Стоимость его не велика и начинается со 100 рублей. Лучше отдать чуть побольше, чтобы кабель прослужил Вам дольше.

Однако далеко не все телевизоры, у которых нет возможности самостоятельного приема цифры, имеют в наличии входа под HDMI. Обычно это RSA или SCART. Если это как раз Ваш случай, то для приставки Cadena с разъемами, как у CDT-100, можно приобрести конвертер сигнала под RSA.

В наших магазинах такой может обойтись в приличную сумму в районе 700- 1200 рублей. Тут придется несколько раз подумать, стоит ли это того.

Варианты подключения для 1711SB

Приставки Cadena данного типа, более предпочтительны, т.к их можно подключить практически к любому телевизору. По крайней мере у Вас будет не меньше 3х вариантов, способных настроить цифровое вещание на 90% случаев.

1. HDMI. В случае если телевизор способен напрямую (без конвертера) принимать сигнал по hdmi, следует выбрать его в первую очередь, т.к он обеспечивает наилучшее изображение.
2. RSA. Тюльпаны следует подключать по цветам. При этом 2 цветных провода будут отвечать за звук, а 3 за показ изображения на экране.
3. SCART. Встречается очень редко и в довольно таки старых моделях телевизоров. В случае наличия данного входа, необходимо дополнительно приобрести специальный переходник с RSA кабелей.

Необходимое оборудование

Как уже было отмечено ранее, для приема цифрового сигнала требуется антенна и ресивер. Однако эти устройства представлены на современном рынке в широком ассортименте, поэтому у неосведомленного пользователя могут возникнуть проблемы с выбором оборудования.

Чтобы избежать каких-либо проблем и трудностей, внимательно изучим особенности выбора оборудования и антенны.

Какую выбрать антенну

Тип антенны определяется в соответствии с расстоянием до телевизионной вышки. В принципе, если вы находитесь рядом с передатчиком сигнала, можно обойтись самой обыкновенной антенной. В других ситуациях следует покупать и устанавливать наружную модель. Впрочем, невзирая на расстояние от телевышки, антенна должна функционировать в дециметровом диапазоне, следовательно, принимать частоты от 470 до 860 МГц.

Разумеется, что комнатные антенны обеспечивают качественный прием сигнала только при условии, что вы находитесь в черте города, то есть в непосредственной близости от ТВ вышки. Если передатчик находится на расстоянии в 15 километров и более, используйте наружные антенны.

Антенну для подключения ТВ приставки можно приобрести в любом специализированном магазине, некоторые пользователи и вовсе делают ее самостоятельно. Такие устройства адаптированы именно под цифровые тюнеры, поэтому прием сигнала будет действительно качественный.

Если вы планируете установить телевизор и настроить «цифру», то прежде чем подсоединить ТВ приставку, посоветуйтесь с соседями. Дело в том, что они могут помочь вам выбрать оптимальную модель антенны, которая будет хорошо работать в вашем районе, если они уже наслаждаются просмотром цифрового телевидения.

Кроме того, в процессе выбора антенны для установки ее за городом поинтересуйтесь о наличии интегрированного усилителя, без него качество сигнала будет плохим, это обуславливается большим расстоянием до телевизионной вышки.

Выбор ресивера

К каким телевизорам можно подключить приставку? В принципе, ко всем. Однако есть одно «но». Если вы пользуетесь устройством со встроенным Т2 адаптером, дополнительно тратить деньги на покупку приемника – бессмысленное решение.

На рынке цифровые приемники представлены в необычайно широком ассортименте, они отличаются функциональными возможностями и ценой. Можно с большой долей вероятности говорить о том, что новичок в процессе выбора запутается и купит слишком дорогой приемник.

Специалисты настоятельно рекомендуют приобретать модель ресивера, отталкиваясь от собственных потребностей. В плане качества приема сигнала практически все доступные варианты идентичны, за исключением аномально дешевых устройств.

Например, если цифровая приставка подключается к телевизору не только для трансляции каналов, но и выполняет функции медиапроигрывателя, воспроизводя контент с накопителей памяти, то тогда можно заплатить за дорогостоящий ресивер. Однако если вы хотите соединить кабелем антенну и приемник для просмотра цифрового ТВ, то все эти дополнительные возможности не играет особой роли, можно купить бюджетное устройство.

Дорогостоящие модели оснащены массой интересных дополнительных опций – TimeShift и Планировщик. С их помощью можно записывать телепередачи на внутренний жесткий диск или флешку. Достаточно просто включить нужный канал и активировать опцию.

В последнее время особенной популярностью пользуются ресиверы от компании «Ростелеком», которые характеризуются современной комплектацией: большой объем ОЗУ, мощный центральный процессор и т.д. Подключение такого приемника осуществляется по аналогичному принципу. В базовую комплектацию входит пульт для дистанционного управления устройством.

Если вы еще не купили телевизор, а только планируете это сделать, тогда обязательно обзаведитесь моделью со встроенным DVB-T2 адаптером. В результате, вы сможете очень неплохо сэкономить, ведь дополнительно покупать ресивер не придется.

Возможные проблемы и их решение

Любая техника несовершенна и порой могут возникать неполадки. Например, среди распространенных проблем можно выделить:

• Отсутствие сигнала.
• Приставка перестала реагировать на пульт.
• Кадена не может найти каналы.

Приставка Кадена не находит каналы

Основными причинами данной неисправности являются:

• Случился программный сбой. Сбросьте параметры до заводских. Для этого перейдите во вкладку «Система» и нажмите на «Сброс».
• Не правильное подключение проводов. Проверьте кабели, вероятно вы перепутали входы.
• Пользователь выбрал не верный тип подключенного провода. Если вы использовали HDMI, то на телевизоре выберите именно этот вход. Также в случае с RCA.

Нет сигнала

Причиной отсутствия цифрового сигнала могут стать:

1. Технические проблемы или плановые работы со стороны провайдера. Свяжитесь с техподдержкой и уточните вопрос.
2. Системный сбой тюнера. При программных ошибках на экране может появиться надпись – «Нет сигнала», либо на место телетрансляции будет одноцветный экран. Проверьте наличие обновлений, возможно потребуется выполнить сброс настроек до заводских.

Самостоятельное подключение

Установить устройство можно самостоятельно. Схема подключения зависит от того, какой моделью ТВ вы пользуетесь и какой у вас формат телевидения подключен. Если ваш телеприемник имеет встроенный тюнер, то ресивер вам не нужен. Если речь идет о бюджетной модели телевизора, лучше дополнительно купить Смарт приставку, она откроет доступ к разнообразным форматам ТВ. Чтобы пользоваться IPTV, потребуется ресивер с разъемом LAN, в него вставляется интернет-кабель от провайдера. Если купить универсальный ресивер, можно пользоваться любым телевидением. Приставку можно подключить и к старому телевизору, для этого следует использовать AV-кабель. Эксперты не рекомендуют пользователям покупать дорогостоящие цифровые приставки для использования с устаревшими моделями телевизоров.

https://youtube.com/watch?v=9rwW68i1liA

Проблемы с настройкой и их решение

Бывают такие ситуации, что вы правильно настроили приём цифровых телеканалов, длительное время смотрели их, а потом в один момент перестали показывать один или сразу несколько из них. Или вы знаете, что транслируется 20 каналов, а находит только 10 каналов, что делать в таких случаях?

Давайте рассмотрим основные проблемы, которые могут возникнуть в процессе настройки или эксплуатации цифрового телевидения и методы их решения.

1. Антенна не принимает или плохо принимает цифровой сигнал, ранее хорошо принимала аналоговый. Тут может быть несколько вариантов: антенна не подходит для приёма DVB-T2 сигнала, например, рассчитана на МВ, а не ДМВ; слишком большое расстояние до ретранслятора и усиления этой антенны не хватает для уверенного приёма. В этом случае поможет только покупка новой антенны или усилителя.
2. Антенна настраивалась довольно давно, через некоторое время перестало принимать какой-то канал. Как вариант, возможно, нарушилось соединение на каком-то из контактов или произошёл разрыв провода. Следует проверить все контакты на наличие окислений и прозвонить кабель.
3. Тюнер не принимает цифровой сигнал. Проверьте, возможно ваша приставка не поддерживает DVB-T2 формат. Тогда поможет только её замена.
4. Раньше работал усилитель, а сейчас нет. Скорее всего, из строя вышел либо сам усилитель, либо его блок питания. Следует отнести в сервис на диагностику.
5. Показывает только часть каналов из 20 возможных. Скорее всего, антенна имеет недостаточный коэффициент усиления, либо направлена не точно на ретранслятор. Чтобы показывало больше каналов, следует купить более мощную антенну или точнее сориентировать её в направлении вышки.
6. Раньше показывало 20 каналов, а сейчас только 10. Оборудование проверили, всё в порядке. – Возможно, сбились установки приставки. В этом случае необходимо перенастроить тюнер или настроить каналы в ручном режиме.Если раньше всё работало нормально, а со временем стали появляться проблемы – это может говорить о необходимости замены оборудования или его поломке.

Вообще же, при возникновении проблем с приёмом сигналов, алгоритм действий должен быть таков:

• Проверка правильности соединений между всеми видами оборудования: антенной, приставкой, ТВ, усилителя.
• Проверка всех настроек ресивера, при необходимости добавление данных в ручном режиме: номер канала, его ширина и т.д.
• Определение местоположения передатчика и как можно более точная ориентация антенны на него.

• С помощью тюнера определяем максимальный уровень сигнала при различных вариантах ориентации антенны.
• Производим автопоиск каналов.

Как подключить цифровую приставку к телевизору пошагово: через тюльпаны и настроить

Для телевизора LG

Применение RCA-кабеля – наиболее простой способ, как подключить цифровую приставку к телевизору. Для этого надо:

1. Найти гнезда кабелей RCA на телевизоре и приставке. Они выглядят как желтое, красное и белое отверстие. Подсоедините «тюльпан» одним концом к приставке, вторым – к ТВ так, чтобы они соответствовали цветам.
2. Чтобы подключить ТВ к приставке, в настройках выберите среди входов AV2.
3. Затем войдите в главное меню приставки и найдите функцию автопоиска каналов, включите ее. После того как сканирование закончено, можно смотреть ТВ.

Для Phillips

При подключении «тюльпанов» к телевизору Филипс также найдите соответствующие цветам разъемы тюльпанов на ТВ и приставке. Далее:

1. Подключите телевизор и приставку друг к другу посредством кабеля RCA. К антенному входу нужно подсоединить штекер дециметровой антенны, спутника или кабель вашего провайдера.
2. На пульте ТВ необходимо найти кнопку AV или выбрать тип входа в настройках.
3. Затем переходим к настройкам приставки. Нужно выбрать цифровой режим и источник сигнала – для цифрового ТВ выбираем «кабель», если пользуетесь платными каналами, и «антенна» для эфирного вещания.
4. Выбрать на пульте ДУ «меню», зайти в раздел «конфигурация» и выбрать «установка». Затем нажимаем «настройка каналов» и выбираем «автоматическую установку».
5. Нажать «Начать поиск» – будут найдены доступные каналы.

Для SAMSUNG

Телевизор SAMSUNG тоже не сложно подключить – для этого следуйте инструкции:

1. Подключить антенну или кабель провайдера к приставке.
2. Объединить ТВ и приставку кабелем – в нашем случае это RCA. Кабель подключать соответственно цветам.
3. Включить приставку и ТВ, в меню ТВ выбрать нужный вход – потребуется найти AV для подсоединения по «тюльпанам».
4. Для настройки подключения к цифровому сигналу – зайдите в меню настроек приставки.
5. Отметьте нужную страну и установите тип сигнала DVB T2.
6. Затем можно запустить автоматический поиск и дождаться найденных каналов.

Для Toshiba

Выбираем интерфейс подключения ТВ к приставке – у нас это RCA-тюльпаны. Подключаем ТВ к приставке соответственно цветам разъемов. После этого:

1. Подключаем к входу антенны кабель провайдера, спутниковую тарелку или дециметровый антенный кабель.
2. На ТВ выбираем вход для сигнала AV и запускаем автоматический поиск. Как правило, его достаточно, чтобы найти нужный пакет каналов.

Для Sony и Panasonic действуют похожие, интуитивно понятные способы подключения. В любом случае первым делом необходимо соединить ТВ с приставкой посредством кабелей-тюльпанов и приставку с антенной или кабелем провайдера. В общем случае требуется выбрать AV-вход на ТВ и настроить уже соответственно выбранному типу получения сигнал: со спутниковой тарелки, кабеля провайдера или дециметровой антенны.
