Цифровое эфирное телевидение, как настроить антенну при различных условиях сигнала

От чего зависит качество сигнала

Трансляция цифрового эфирного ТВ осуществляется через общий ретранслятор. Антенны спутникового типа принимают сигнал непосредственно от спутника, затем отправляют его на приставку от ТВ для последующего декодирования. Как результат, на телевизоре отображается минимум 20 стандартных каналов с цифровым качеством.

Но это качество может меняться в лучшую и худшую сторону.

Есть несколько факторов, негативно влияющих на качество принимаемого сигнала. А именно:

• центральный ретранслятор находится далеко от ТВ;
• антенна, используемая для эфирного или спутникового ТВ, изначально была неправильно выбрана;
• по мере прохождения сигнала он сталкивается с большим количеством помех в виде зданий, деревьев и пр.;
• имеются механические повреждения кабеля;
• ориентация у передатчика неправильно настроена;
• это старое оборудование, которое уже не может поддерживать и корректно отображать новый формат;
• влияют погодные и атмосферные условия;
• около антенны стоят внешние помехи (особенно это касается металлических предметов);
• телевизионный сигнал ретранслируется сразу на несколько устройств.

Влияние одного или нескольких факторов может негативно сказаться на передаче сигнала. Как результат, качество изображения оставляет желать лучшего.

Ситуацию нужно исправлять. Но как именно, вопрос актуальный.

Настройка тв-каналов

Первый канал, Россия 1, Матч ТВ, ТВЦ, Карусель, ОТР, Россия 2, 45 канал, НТВ, Россия Культура.

Приём вещания второго мультиплекса даёт доступ к:

МузТВ, РенТВ, СТС, Спас, ТВ3, Пятница, Домашний, Мир, Звезда, ТНТ.

Также не стоит забывать, что, в отличие от аналоговых каналов, поиск цифровых на приставке происходит по пакетам, а не по каналам. Это значит, что несколько минут на экране телевизора ничего не будет происходить, а потом сразу станут доступны 10 каналов.

Так же периодически стоит мониторить информацию о доступных бесплатных каналах и. при необходимости, обновлять найденные пакеты.

Как настроить цифровое телевидение через приставку вы узнали, осталось разобраться с возможными проблемами при этом.

Антенна

Тип антенны выбирается в зависимости от расстояния до передающей ТВ вышки. Поэтому следует установить комнатную антенну либо наружную. Но, не зависимо от вида расположения, она должна работать в дециметровом диапазоне, а именно — принимать частоты от 470 до 860 МГц. Комнатная антенна будет хорошо работать в пределах города, где находится передающая вышка.

При расстоянии от телеприемника до телевышки больше, чем 15 км, требуется использовать наружную антенну.

Антенну для приставки dvb t2 можно купить в тех же торговых точках, где продаются сами тюнеры. В данном случае гарантируется качественный прием телесигнала, поскольку приемное устройство разработано специально для цифрового тюнера.

Также при выборе антенны для загородного размещения, следует поинтересоваться о наличии встроенного усилителя, без которого, при большом удалении от передатчика, подсоединив приставку цифрового телевидения к телевизору, хорошего качества изображения вы не добьетесь. Если нет возможности приобрести антенну, то ее под силу сделать своими руками.

Какую выбрать антенну — рассмотрим примеры

Как вы поняли из всего сказанного выше, выбирая для себя антенну, нужно оценивать различные факторы.

Несколько примеров:

Расстояние до вышки 5-15 км

Вы живёте в городе где имеется передатчик сигнала DVB-T2. Или в населённом пункте, недалеко в 5-15 км от передатчика.

Скорее всего для вас подойдёт комнатная антенна, даже самая простая. Особенно, если вы живёте выше первого этажа.

А находясь не далеко от вышки, даже простого куска провода вместо антенны, может быт достаточно.

Учитывая распространённость вышек и довольно большое количество мест с уверенным сигналом, этим пользуются мошенники, предлагая различные, по сути комнатные антенны, за не малые деньги.

При описанных выше условиях, они будут неплохо работать.

Но учтите, количество каналов будет не более того которое транслирует телевышка в вашей местности! А никак не 100 и не 200 как обещает реклама.
Потому возникает вопрос, а нужно ли отваливать несколько сотен, а то и тысяч, за обычную комнатную антенну из рекламы?!

Вот несколько недорогих, компактных вариантов антенн, для условий где имеется хороший сигнал.

Комнатная антенна для мест с близким расположением к вышке.

Комнатная антенна для мест с близким расположением к вышке. Ещё вариант

Этот вариант, может работать в немного более сложных условиях чем предыдущие два, особенно версия с усилителем.

Комнатная антенна — особенности применения

Правильное место для комнатной антенны, это не то место где она будет хорошо смотреться и удобно стоять, это то место, где она будет хорошо принимать сигнал. И эти два обстоятельства — «смотреться» и «принимать» не всегда совпадают.

Потому как часто лучшим, а порою единственным местом где можно поймать сигнал, это место у окна выходящего в сторону телевышки

Принимайте это во внимание!. Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно

Для решения этой проблемы можно добавить кабель нужной длины и у некоторых антенн (например тех что на фото вверху) это не сложно.

Но есть комнатные антенны, которые имеют в своём корпусе встроенный блок питания. Они так же имеют сетевой шнур для подключения к розетке. Ну и конечно кабель для подключения к телевизору.

Антенна с собственным сетевым шнуром для питания

Это может показаться удобным, но увы это не всегда так.
Часто, место где антенна способна принимать ТВ сигнал, находится совсем не рядом с телевизором и розеткой, а например у окна.

И в таком случае, короткий сетевой шнур станет препятствием к тому что бы расположить антенну в правильном месте. Помимо кабеля придётся ещё и удлинитель тянуть. В общем куча проводов.

Вы живёте на расстоянии от телевышки примерно 25-30 или более км.

Конечно многое зависит от мощности передатчика.

Но в целом на расстоянии в 25 км достаточно небольшой наружной антенны. Как например тех что, изображены в самом начале этого поста, имеется в виду антенна ДМВ или широкополосная «Колибри».

В моей местности с расстояния 25 км по прямой видимости, на пассивную ДМВ антенну с  длиной стрелы примерно 80 см  идёт уверенный приём без необходимости поднимать антенну выше двух метров от земли.

Можно так же вести приём на хорошую активную, комнатную антенну.

В некоторых домах даже с первого этажа, если имеется окно по направлению к вышке или возможность принимать отражённый сигнал от соседних зданий.
Этаж выше второго значительно повышает вероятность успеха.

При выборе антенны важно понимать, чем дальше от передатчика или чем сложнее рельеф местности (например вы живёте в низине) тем более мощная антенна нужна. Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя

Есть простой принцип как определить мощность антенны — чем длиннее стрела антенны, тем больше коэффициент именно её собственного усиления, а не за счёт усилителя.

Настройка ресивера

Для того чтобы настроить цифровые каналы на телевизоре, вам после подключения к нему приставки необходимо будет выполнить следующие действия:

1. На пульте дистанционного управления нажмите кнопку «Меню».
2. В открывшемся окне перейдите в меню настройки.
3. В качестве страны вам необходимо выбрать Россию, если она не стоит по умолчанию.
4. Теперь вам нужно выбрать стандарт сигнала. По умолчанию установлено DTV-T/DTV-T2, то есть аналоговое и цифровое ТВ соответственно. Если оставить так, то телевизор будет искать и те и эти каналы.
5. Вам будет предложено выполнить автоматическую или ручную настройку. Выберите Автоматическую и нажмите на пульте кнопку «ОК».
6. Теперь вам нужно подождать некоторое время пока все доступные бесплатные и платные телеканалы будут обнаружены. По завершению поиска нажмите «Сохранить».

Это один из наиболее простых способов настроить цифровое ТВ у себя дома. Если же телевизор нашел мало каналов или не нашел их вовсе, то следует воспользоваться ручной настройкой.

Для этого вам необходимо удалить все каналы, которые были найдены для этого. После того как каналы будут удалены, следует повторить те же действия, что и для автоматического поиска, но вместо автонастройки выбрать ручной поиск. Перед вами появится окно, в котором следует установить частоту, на которой транслируются цифровые каналы в вашем городе. Узнать эту частоту вы можете в интернете или обратившись к своему поставщику услуг. Также может потребоваться изменить диапазон поиска для того, чтобы поиск начался.

После того, как телеканалы первого мультиплекса будут найдены, потребуется узнать частоту для второго мультиплекса в вашем городе и опять запустить ручной поиск. Благодаря этому вы сможете смотреть больше каналов.

Как подключить к телевизору и настроить приставку на 20 каналов

Один из популярных вопросов от покупателей приставок – как подключить устройство к телеприемнику и настроить тв каналы.
Перед тем, как приобрести тв приставку для дома или дачи, нужно осмотреть телеприемник на предмет наличия разъемов типа AVI, SCARD, HDMI или других для подсоединения ресивера.

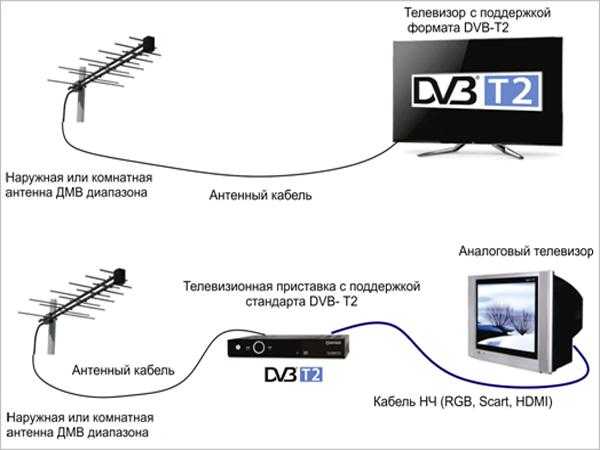

На рисунке ниже вы видите схему подключения приставки

Это позволит правильно выбрать приставку с соответствующим выходом, чтобы не пришлось приобретать переходники или обменивать прибор, т.к. подключить его к телеэкрану невозможно.

Настроить каналы на приставке можно сразу, при первом включении. После вывода на экран изображения ресивер предложит выбрать местоположение пользователя, затем отметить, какие каналы – аналоговые или цифровые – требуется найти и запустить поиск.

Если все выполнено правильно, через несколько минут операция завершится, телеприставка сохранит найденные телеканалы в память, и пользователь сможет приступить к просмотру.

Проверка качества сигнала

Когда каналы обнаружены, нужно убедиться, что они принимаются хорошо. В противном случае можно оказаться в ситуации, когда картинка то и дело превращается в кучу разноцветных пикселей, замирает или вовсе пропадает с экрана. Для диагностики качества нажмите на информационную кнопку на пульте. В зависимости от модели может потребоваться несколько нажатий, подтверждение действия зеленой кнопкой или иная комбинация – точное описание смотрите в инструкции к своей приставке.

Появится небольшое меню, в котором будут 2 шкалы, одна для силы, другая для качества сигнала. Хорошо, если обе цифры больше 70-80%, это говорит об уверенном приеме. Если нет – придется аккуратно, буквально по полсантиметра-сантиметру, подвигать антенну. После каждой корректировки необходимо проверять, улучшились ли значения. После этого настройку можно будет считать завершенной.

Почему показывает только 10 каналов, а не 20?

Довольно частая жалоба – после обновления списка каналов, половина из них пропадает. Остаётся только 10 пунктов из 20 бесплатных. Наиболее вероятная причина проблемы, когда показывает только 10 каналов, а не 20, заключается в отсутствии приёма сигнала от одного из двух мультиплесков. Это вызвано техническими работами или помехами в приёме сигнала.

Важно понимать, что РТРС работает в тестовом режиме, поэтому перебои сигнала – норма для отдельных регионов. Обычно проблема проходит сама собой, достаточно запустить поиск каналов заново через некоторое время

В более сложных случаях помогает перепрошивка приставки.

Это вся необходимая информация для быстрой и беспроблемной настройки 20 бесплатных каналов цифрового вещания на большинстве моделей телевизоров. Скорее всего процесс изменения параметров и поиска займёт считанные минуты. Однако, в случае проблем с сигналом, стоит повторить процедуру или выполнить перепрошивку ресивера.

Каковы ваши причины использования цифрового телевидения? Почему не желаете пользоваться аналоговым или спутниковым вещанием? Ждём ваших комментариев.

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

• ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
• Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

• Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
• Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
• Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Усиление

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

• ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
• ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Антенна

ТВ-ресивер принимает сигнал, передающийся по дециметровым волнам и принимаемый с помощью антенны. Она может быть двух видов: комнатная или внешняя (общая или индивидуальная наружная). Если у вас есть такое устройство или ваш телевизор подключен к общей антенне, находящейся на крыше здания, то, скорее всего, этот прибор подойдет для просмотра передач в цифровом формате.

Как определить, пригодна ли антенна для данной цели? Если она комнатная и у нее имеется круглая часть, предназначенная для того, чтобы «ловить» дециметровые телеканалы, то такая модель, безусловно, подойдет и для трансляций нового формата.

Также, если вы смотрели в аналоговом варианте такие каналы, как MTV и «Пятница», то ваша комнатная или наружная антенна будет обеспечивать показ программ и в формате DVB T2, который применяется сейчас для цифрового вещания на территории России.

В случае если вы пользуетесь общей наружной антенной, то лучше всего уточнить, подойдет ли она для приема телевидения нового поколения. Если такая возможность предусмотрена, то вы смело можете подсоединять ее к антенному гнезду.

Это действие является первым пунктом в инструкции о том, как подключить тюнер к телевизору.

Как выбрать подходящую антенну

Как подключить приставку цифрового телевидения к телевизору рассмотрим несколько позже. Первостепенно нужно выбрать хорошую антенну, которая обеспечит устойчивый сигнал. Она бывает двух типов – комнатная и наружная. Итоговый выбор зависит от удаленности телевышки. Если расстояние не превышает 15 км, то подойдет комнатная модель, если больше – наружная.

Наружная антенна

В специализированных магазинах антенны представлены в широком ассортименте. Чтобы выбрать нужную, следует придерживаемся таких правил:

1. Лучше всего покупать антенну без дополнительного усилителя. Она значительно устойчивее к помехам.
2. Используем направленную антенну, если нет значимых препятствий, она усиливает сигнал.
3. Широкоугольная антенна – это лучший вариант в затрудненных условиях приема сигнала. Ее конструкция обеспечивает больший охват.
4. В самых сложных ситуациях необходима антенна, дополнительно укомплектованная предусилителем.

Интересно! Пакет «Единый» от Триколор ТВ – стоимость, список каналов

Комнатная антенна

Как подключить ресивер DVB-T2, используя домашнюю антенну, интересует многих, ведь она идет в комплекте с большинством телевизоров. Проблема в том, что подобные приемные устройства выделяются минимальными параметрами усиления, поэтому дополнительно комплектуются всевозможными усилителями. Вот только они проблему не решают, любые колебания и помехи сразу отображаются на качестве изображения.

Возможные проблемы и их решение

При настройке цифрового телевидения возможно возникновение разных проблем в работе электронного оборудования. Для устранения необходимо знать возможные причины появления перебоев в работе устройств.

Каналы вообще не ловятся

Если телеканалы не выявляются при сканировании, то проблема в неисправности коаксиального кабеля, неверно ориентированной антенне, использовании неподходящей антенны. Телеканалы не обнаруживаются при применении телеприставки, не принимающей сигнал DVB-T2.

Ловится только часть каналов

Если телеканалы обнаруживаются только частично, то причиной этого может являться ошибочная настройка принимающего оборудования.

Слабый сигнал

Если телеприставка сигнализирует о наличии слабой мощности сигнала, то вероятнее всего, принимающее телеустройство находится на большом расстоянии от ретранслирующей вышки или оно располагается в ее радиотени. На силу телесигнала существенно влияют условия окружающей среды и погода.

Нет сигнала

Причины полного отсутствия сигнала — поломка принимающего оборудования, разрыв в кабельном соединении или проведение техработ на ретрансляционной вышке или у поставщика ТВ-сигнала.

Изображение тормозит или зависает

Торможение ретранслируемой со спутника или вышки картинки чаще всего спровоцировано появлением помех в телевизионном вещании, использованием устаревшего программного обеспечения или возникновением конфликта телеоборудования.

Каналы были, но пропали

Если прекратился прием каналов, то причинами такой неисправности может быть проведение регламентных техработ при обслуживании ретранслирующей вышки, поломка в оборудовании для передачи видеосигнала или устройстве приема телевизионного сигнала.

Как выбрать ТВ-приставку

При покупке оборудования важно знать ряд моментов. Если вы думаете, как выбрать цифровую приставку к телевизору, рассказываем, по каким критериям определяют современные модели, которые способны обеспечить хорошее качество изображения:

• Наличие выхода HDMI. Он нужен только тогда, когда аналогичный вход присутствует на телевизоре.
• Поддержка MPED-4 и DVB-T2.
• Вход USB. Он необходим, чтобы удобно обновлять программное обеспечение или просматривать мультимедийный контент напрямую через ресивер.
• Встроенный Wi-Fi-передатчик.
• Внешний блок питания. Его гораздо проще заменить при поломке – именно блоки питания часто ломаются.
• Пульт дистанционного управления. Лучшая ТВ-приставка имеет пульт такого размера, чтобы было удобно управлять ее функциями. На некоторых моделях ПДУ слишком маленькие.
• Кнопки на лицевой стороне прибора. Они незаменимы, если пульт выйдет из строя.
• Средняя стоимость. Самые бюджетные модели ТВ-ресиверов часто работают не слишком долго. Наиболее дорогие стоит покупать только в исключительных случаях. Прибор из средней ценовой категории лучше всего удовлетворяет запросам обычного пользователя.

Проблемы с качеством трансляции

Ниже представлена таблица с наиболее распространенными проблемами при подключении и их решением.

Проблема	Решение
На экране телевизора отсутствует изображение	Скорее всего, причина в неисправности кабеля. Чтобы проверить это, нужно подключить другой шнур. Если смена кабеля не помогла, то неисправен телевизор или приставка
Каналы идут с помехами или вообще не принимаются	Подобная проблема обычно возникает из-за слабого уровня сигнала. Чтобы решить ее, нужно повернуть антенну так, чтобы она смотрела в сторону вещательной вышки. Также поможет ее размещение на большей высоте.
Декодер не ищет каналы	Такая ситуация может возникнуть, если в настройках по умолчанию неправильна выставлена частота, на которой осуществляется вещание в регионе. Для ее устранения заходят в раздел ручного поиска меню декодера, меняют частотный диапазон на нужный и начинают искать каналы снова.
Приставка «зависает», «тормозит»	«Зависания» и «тормоза» при работе декодера часто обусловлены использованием устаревшего программного обеспечения. Чтобы его обновить, нужно скачать установочный файл ПО с сайта производителя приставки, подключить накопитель к устройству, найти в меню раздел «Обновление» и запустить установку. Во время процедуры девайс ни в коем случае нельзя отключать от питания – это повлечет его необратимую поломку.
Неожиданно пропали каналы	Варианта тут два – профилактика или поломка приставки. Чтобы удостовериться, что с гаджетом все в порядке, нужно проверить, работают ли другие телевизоры. Если на них тоже нет трансляции, значит все в порядке. Если они показывают, приставка сломалась.

Чтобы принимать цифровой телесигнал, нужно подключить к ТВ и настроить приставку. Сделать это просто: достаточно подключить декодер к телевизору и антенне, выставить язык, регион и формат вещания. После этого устройство автоматически начнет искать каналы. В некоторых случаях может потребоваться ручной поиск.

Понятие антенного усилителя

Антенным усилителем цифрового ТВ называют специальные устройства, способные усиливать принимаемый телевизором сигнал. Их обычно применяют в квартирах, частных домах, небольших населённых пунктах, расположенных достаточно далеко от основных вышек.

За счёт такого оборудования усиливается диапазон ТВ-сигналов и снижается уровень помех. Как результат, на экране отображается более чёткая картинка, изображение не пропадает и не зависает. Плюс это положительно влияет на звук.

Фактически усилитель является платой со схемами, куда монтируются каскады усиления. Внешне это обычная коробочка достаточно компактных размеров, дополненная разъёмами, через которые она подключается к телевизору и иному ТВ-оборудованию. За счёт используемых схем удаётся повысить стабильной работы получаемого сигнала и минимизировать количество помех.

У некоторых усилителей имеется внутренний контроллер. Он нужен для того, чтобы регулировать параметры усиления и мощности. Между контроллерами стоят потенциометры и фильтры. Они позволяют отбирать нужные сигналы с заданной частотой.

Разумеется, все цифровые ТВ усилители работают за счёт электричества. А потому в комплекте предусматривается наличие источника питания, либо блока питания с определёнными параметрами входа и выхода. В основном это 220 В и 12-24 В соответственно.
