Что такое брандмауэр nat? полное руководство 2020

Работа NAT

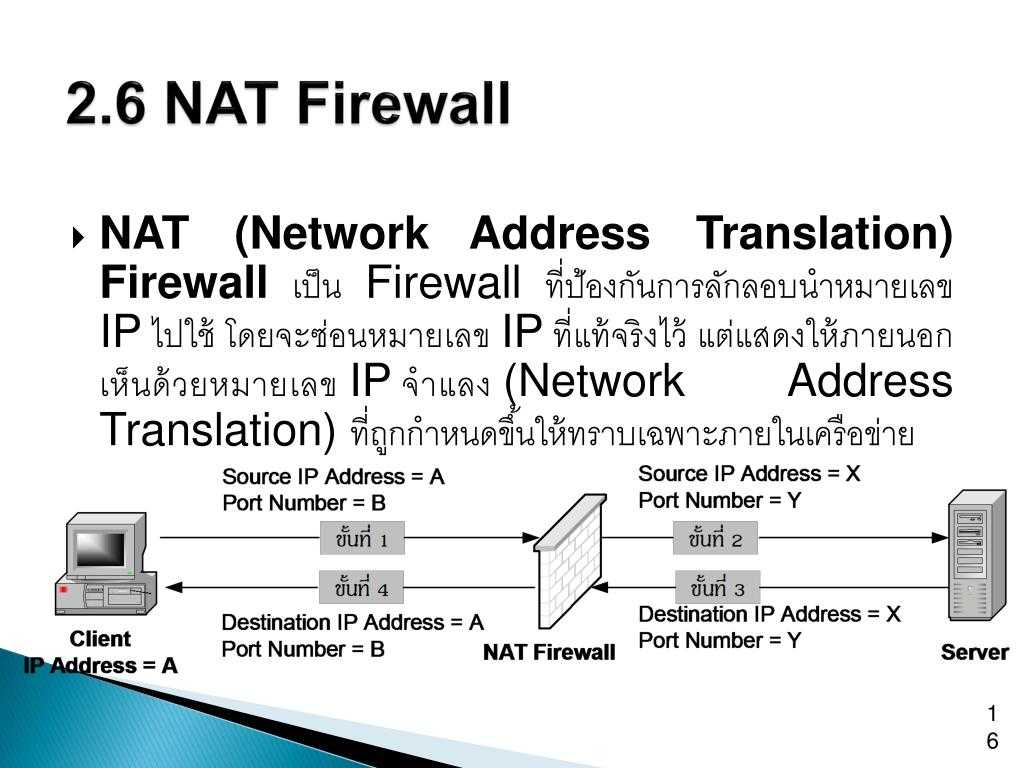

Как работает nat в режиме masquerading? Предположим, что первый компьютер решил зайти на сайт. Он отправляет пакет, в ip адресе указывается ip адрес компьютера из внутренней сети (192.168.1.2), в поле порт указывается динамический порт, выданный браузеру операционной системой (57160). И пакет предназначен для 80 порта адреса Веб-сайта.

Но, так как адреса из внутренней сети не могут использоваться в интернет, то устройству nat нужно заменить ip адрес из внутренней сети в заголовке пакета в адресе отправителя (192.168.1.1), на ip адрес из внешней сети (184.86.48.128).

Как это делает устройство nat? После того, как устройство nat получило пакет, оно записывает внутренний ip адрес и внутренний порт в таблицу и генерирует пару внешний адрес и внешний порт для замены в пакете. Так как у нас всего лишь один внешний адрес, то именно он записывается в поле внешний ip. Внешний порт генерируется случайным образом. Устройство нат сгенерировало адрес пота 48202.

На следующем этапе происходит трансляция, т.е. замена ip адреса и порта. IP адрес и порт отправителя удаляются из пакета и на их место записываются новые данные из таблицы nat. Внешний ip адрес устройства nat и внешний порт, которое устройство nat сгенерировало случайным образом.

В таком виде пакет передается на веб сервер. Когда приходит ответ от веб-сервера, там в качестве получателя, указывается ip адрес устройства nat и порт на этом устройстве.

Но в реальности эти данные предназначены не для устройства nat, а для компьютера внутренней сети. Поэтому устройство нат должно понять к какому компьютеру во внутренней сети предназначены данные. Затем изменить ip адрес и порт, передать данные нужному компьютеру. Это делается, с помощью таблицы nat.

В таблице nat ищется запись в которой внешний ip адрес и внешний порт, такие же как в поступившем пакете. Пока у нас в таблице одна запись, поэтому устройство nat берет из этой записи внутренний ip адрес интересующего нас компьютера и его порт. Устройство nat сново производит замену ip адреса и порта в пакете и в в таком виде передает пакет во внутреннюю сеть.

Что происходит если в интернет захочет зайти какой-нибудь другой компьютер, предположим, что компьютер 4 тоже хочет зайти на веб-сайт zvondozvon.ru. Устройство nat работает аналогично, извлекает ip адрес и порт, записывает их в таблицу nat. В качестве внешнего ip адреса указывается единственный внешний ip адрес устройства nat и номер внешнего порта снова генерируется случайным образом.

Адрес и порт из внутренней сети меняются на адрес и порт из внешней сети. И в таком виде пакет передается в интернет.

Когда приходит ответ от веб-сервера, снова выполняется поиск пары внешний ip адрес и внешний порт. В таблице nat ищется соответствующие им внутренний ip адрес и внутренний порт. Производится замена в заголовке пакета и пакет передается во внутреннюю сеть. Можете посмотреть видео, если что-то было не ясно.

Source NAT

Основное назначение Source NAT MikroTik – изменение IP-адреса и/или порта источника и выполнение обратной функции для ответа.

Самое распространенное применение – это выход множества ПК в интернет через один белый IP-адрес.

Стандартные действия для цепочки src-nat:

• src-nat – преобразование адреса и/или порта отправителя;
• masquerad – преобразование адреса отправителя на адрес исходящего интерфейса и порта на случайный порт.

Настройка MikroTik NAT для доступа в интернет

Настройка NAT для статического WAN

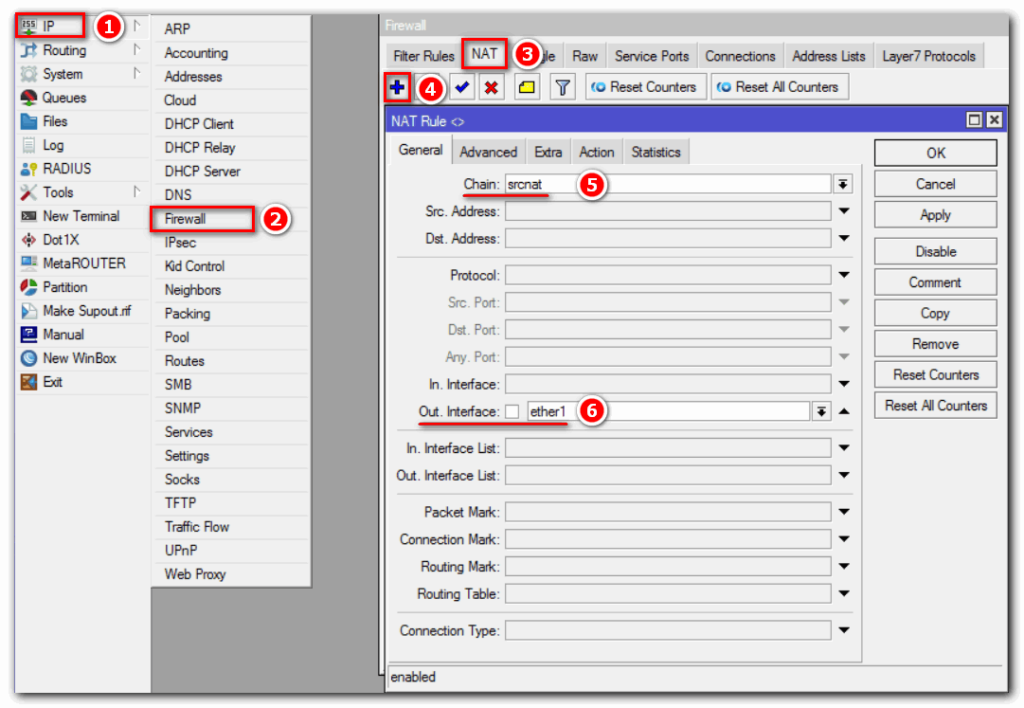

Если мы получаем статический IP от провайдера, то рекомендуем для настройки NAT на MikroTik использовать правило src-nat. Это позволит устройствам из LAN выходить в глобальную сеть интернет. Откроем:

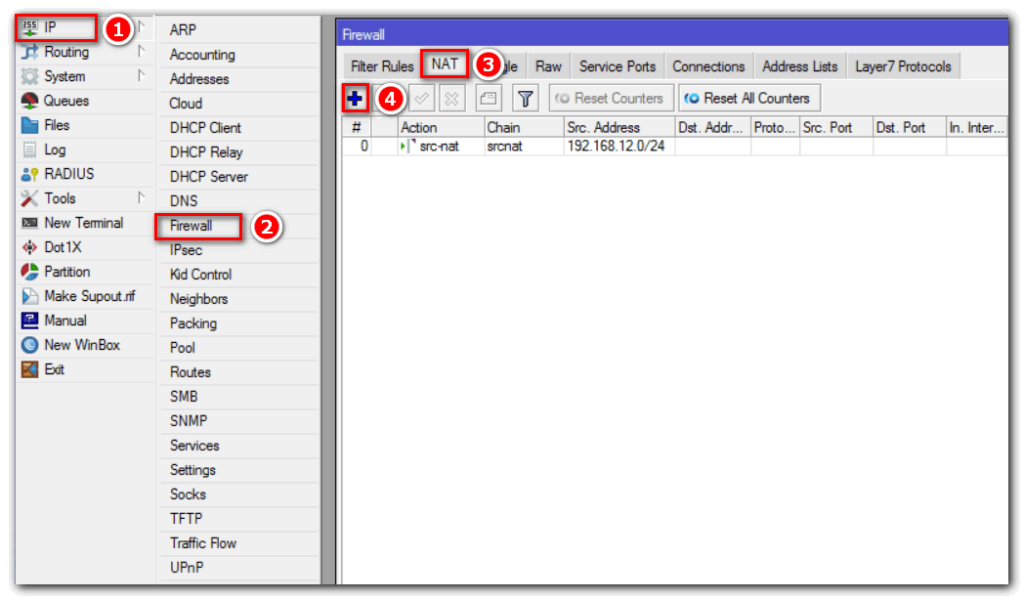

IP=>Firewall=>NAT=> “+”.

• Chain: srcnat – указываем цепочку;
• Out. Interface – задаем исходящий WAN-интерфейс.

Откроем вкладку “Action”:

• Action: src-nat;
• To Addresses – Внешний IP WAN интерфейса.

Настройка NAT для динамического WAN

Если мы получаем динамический IP от провайдера, то необходимо использовать правило Masquerade.

Masquerade – это частный случай src-nat для ситуаций, когда внешний IP-адрес может динамически изменяться.

Тогда настройка NAT на MikroTik будет выглядеть следующим образом:

Использование masquerade вместо src-nat может вызвать проблемы:

• С телефонией;
• Большая нагрузка ЦП, если создано много PPPoE соединений.
• Проблемы с установкой соединения при 2 и более WAN-каналов.

Если у вас несколько внешних интерфейсов, то рекомендуется добавлять условие, выделяя трафик по адресу источника:

Где Src. Address – локальная подсеть.

NAT loopback (Hairpin NAT)

Настройка Hairpin NAT MikroTik предназначена, чтобы организовать доступ из LAN к ресурсу в LAN по внешнему IP-адресу WAN. Чтобы подробно описать данную настройку и разобраться в проблеме, рассмотрим пример:

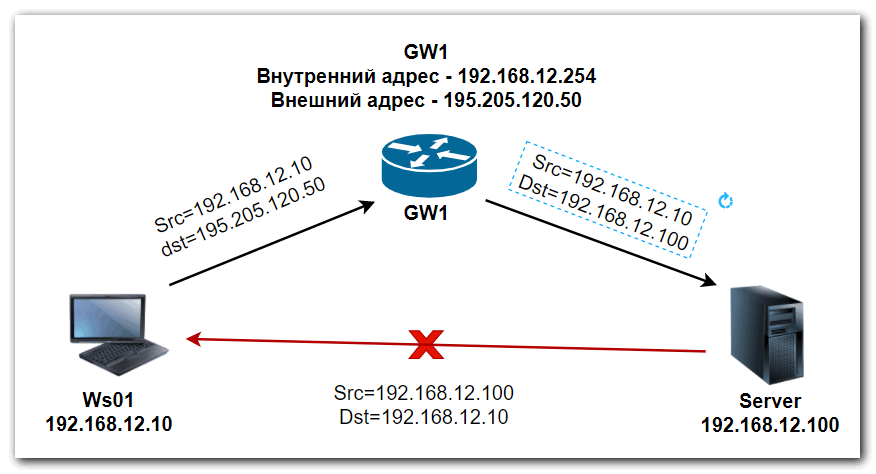

Если хост локальной сети (Ws01) обращается к серверу, находящемуся в этой же сети по внешнему IP, то сервер, получив запрос, зная, что данное устройство находится в одной LAN с IP 192.168.12.10 отвечает ему напрямую. Хост не принимает данный ответ, так как не обращался к серверу по айпи 192.168.12.100.

Правило Hairpin NAT MikroTik для статического WAN

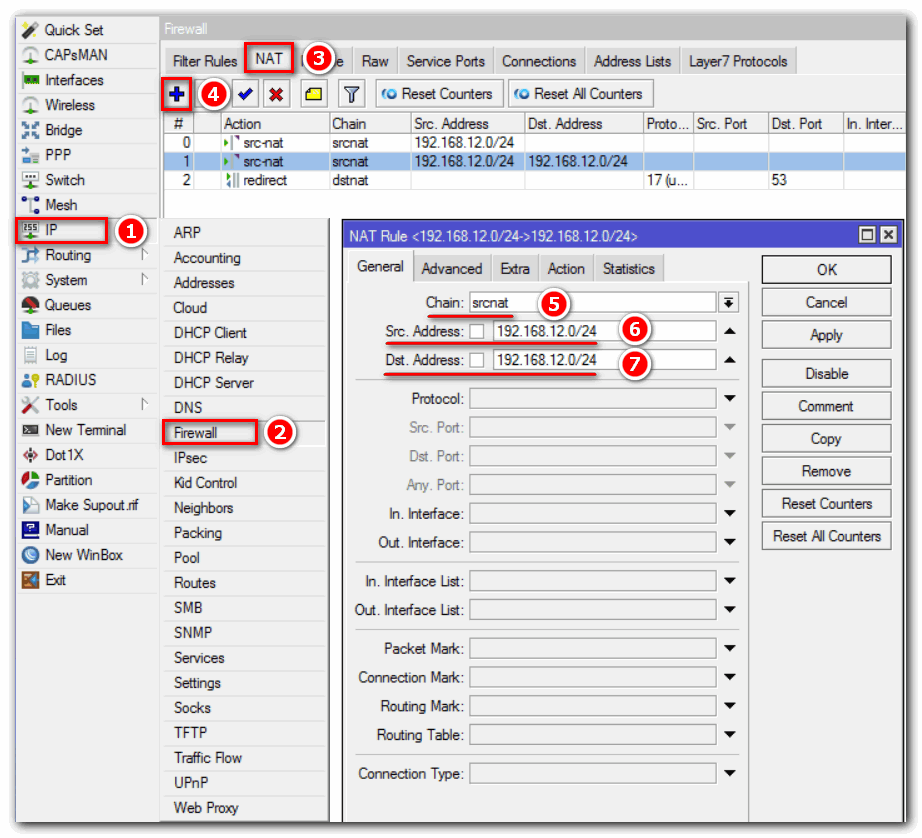

Чтобы избежать проблему, описанную выше, выполним настройку hairpin NAT на MikroTik. При получение статического айпи от поставщика интернет-услуг, советуем использовать правило Src-nat:

Для значений Src. Address и Dst. Address указываем локальную подсеть.

Далее открыв вкладку “Action”:

• Действие: src-nat;
• To Addresses – указываем свой WAN-IP

NAT Loopback при динамическом WAN

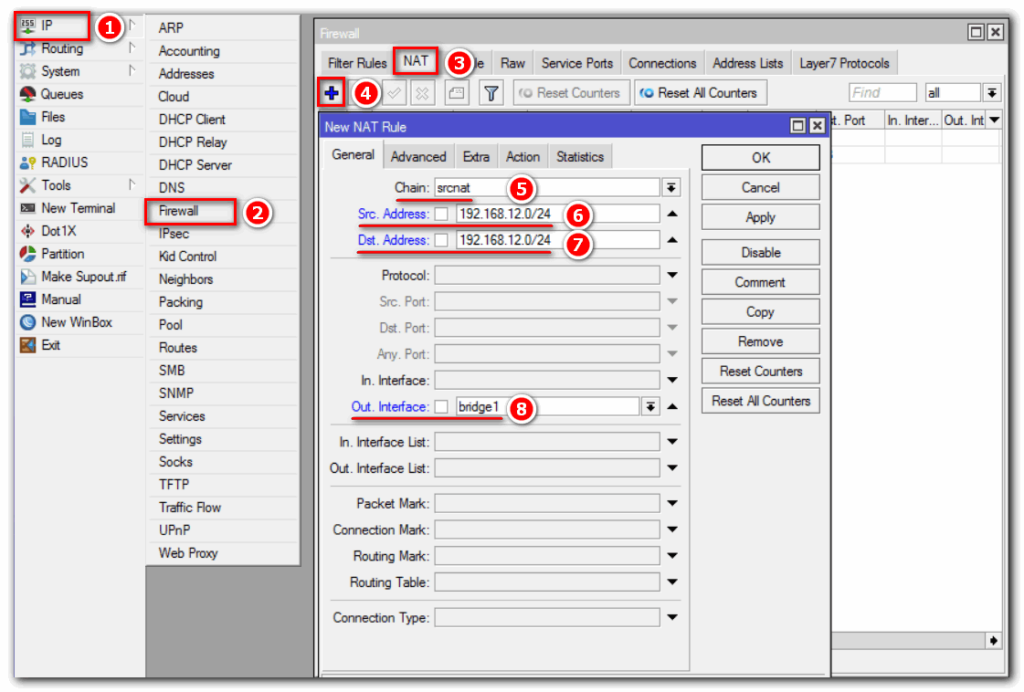

При получении динамического IP-адреса от провайдера, для правила NAT loopback нужно использовать masquerade:

• Выбираем цепочку srcnat;
• Для значений Src. Address и Dst. Address указываем локальную подсеть;
• Out. Interface – назначаем bridge;

Затем откроем пункт меню “Action”:

Назначим действие(Action) – маскарад.

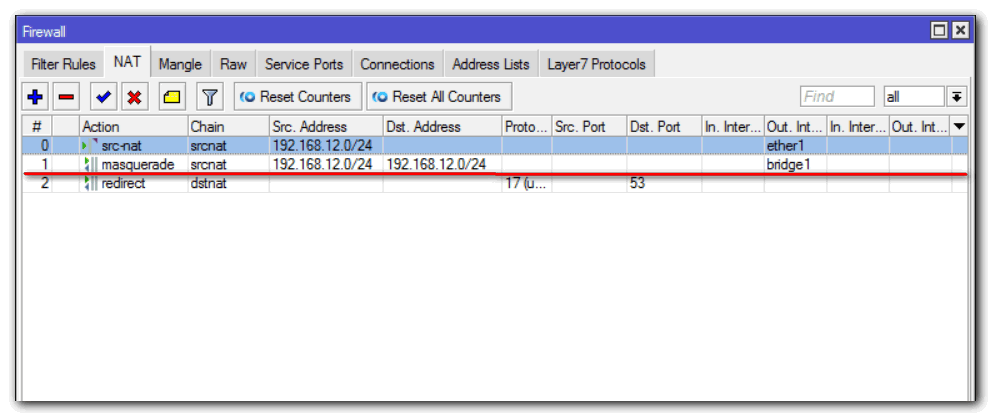

Поставим созданное правило вторым:

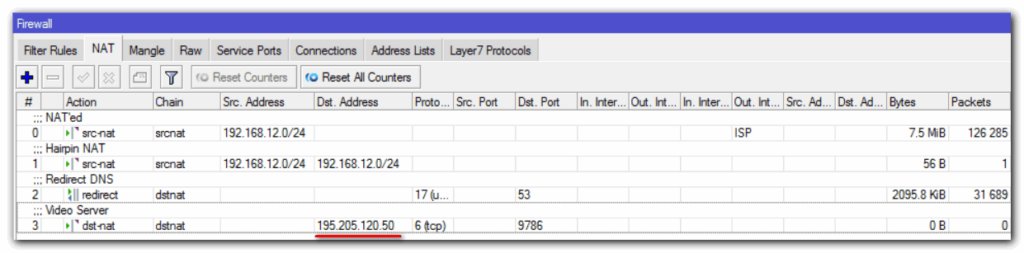

Покажем пример такого правила:

На этом настройка Hairpin NAT на MikroTik выполнена. Теперь мы сможем обращаться к внутренним ресурсам сети по внешнему IP.

Как исправить двойной NAT на Xbox

Одно место, где двойной NAT действительно представляет проблему, — это игры. Например, многие пользователи Xbox One столкнулись с сообщением об ошибке, которое сообщает им, что в их сети обнаружен двойной NAT.

В играх вам нужен Open NAT или Nat Type 1. Это обеспечивает самый широкий диапазон совместимости и позволяет вам присоединиться к любой игре или сеансу. Если у вас есть умеренный NAT или Nat Type 2, вы можете подключиться к большинству сеансов, но у вас будет ограниченная функциональность.

Проблема заключается в NAT типа 3 или Strict NAT. Это делает практически невозможным присоединиться к чьей-либо игре. Конечно, однопользовательская игра все еще возможна, но попытка присоединиться к онлайн-матчу вызовет трудности.

Двойной NAT создаст проблемы при попытке играть в какую-либо многопользовательскую игру и даже может помешать вашему Xbox подключиться к Интернету. Когда вы получите эту ошибку, вам нужно будет устранить проблему, удалив один из маршрутизаторов или включив режим моста, как показано выше.

Другое решение — подключить Xbox напрямую к маршрутизатору с помощью кабеля Ethernet. В большинстве случаев это устраняет проблему двойного NAT — просто используйте первый маршрутизатор в сети, а не второй, в качестве точки подключения.

Все эти решения могут помочь устранить ошибку двойного NAT. В большинстве случаев вам не нужен второй маршрутизатор в вашей сети. Если ваш оригинальный маршрутизатор недостаточно силен для широковещательной передачи сети по всему дому, вы можете использовать запасной маршрутизатор в качестве расширителя WiFi.

Типы NAT: статическое и динамическое

NAT на шлюзовом устройстве преобразует IP-адреса исходного и (или) целевого устройства в соответствии с настроенными правилами и политиками NAT, чтобы избежать конфликта адресов. Существует несколько типов правил преобразования NAT.

• Статическое NAT — это фиксированные правила, определяющие отношения сопоставления между адресами. Для каждого из указанных IP-адресов здесь всегда выполняется преобразование в один и тот же адрес из целевого пула. Сопоставления статических правил выполняются без отслеживания состояния, поскольку все они являются фиксированными. Например, правило NAT, созданное для сопоставления адресов 10.0.0.0/24 и 192.168.0.0/24, будет иметь фиксированное сопоставление «1 к 1». В этом случае 10.0.0.0 преобразуется в 192.168.0.0, 10.0.0.1 преобразуется в 192.168.0.1 и так далее.

• Динамическое преобразование сетевых адресов (NAT) поддерживает преобразование одного IP-адреса в разные целевые IP-адреса с учетом текущей доступности или разные комбинации преобразования IP-адресов и портов TCP и UDP. Вариант с преобразованием портов называется NAPT. Динамические правила означают, что сопоставление должно выполняться с отслеживанием состояния и отслеживать все потоки трафика в каждый конкретный момент. Учитывая характер динамического преобразования сетевых адресов и постоянное изменение сочетаний IP-адресов и портов, все потоки с использованием правил динамического преобразования сетевых адресов должны инициироваться из диапазона IP-адресов внутреннего сопоставления (то есть до преобразования NAT). Динамическое сопоставление освобождается после отключения или корректного завершения потока.

Также важно учитывать размер пула адресов для преобразования. Если размер целевого пула адресов совпадает с размером исходного пула адресов, используйте статические правила NAT для сопоставления «один к одному» в порядке возрастания адресов

Если же целевой пул адресов меньше исходного, используйте динамические правила NAT для компенсации такой разницы.

Примечание

Преобразование сетевых адресов типа «сеть — сеть» не поддерживается для VPN-подключений «сеть — сеть», где используются селекторы трафика на основе политик.

1. Перейдите к виртуальному концентратору.

2. Выберите VPN (сеть — сеть) .

3. Выберите Правила NAT (изменить) .

4. На странице Изменение правила NAT можно Добавить, изменить или удалить правило NAT с помощью следующих значений.

   • Имя — уникальное имя для правила NAT.
   • Тип — статический или динамический. Статическое сопоставление NAT типа «один к одному» устанавливает связь «один к одному» между внутренним и внешним адресами, а динамическое сопоставление NAT выбирает IP-адреса и порты с учетом их доступности.
   • Идентификатор IP-конфигурации. Правило NAT должно быть привязано к конкретному экземпляру VPN-шлюза. Это применимо только к динамическому NAT. Статические правила NAT применяются к обоим экземплярам VPN-шлюза автоматически.
   • Режим: IngressSnat или EgressSnat.
     • Режим IngressSnat (также известный как источник входящего трафика NAT) применяется к трафику, поступающему на VPN-шлюз типа «сеть — сеть» в концентраторе Azure.
     • Режим EgressSnat (также известный как источник исходящего трафика NAT) применяется к трафику, покидающему VPN-шлюз типа «сеть — сеть» в концентраторе Azure.
   • Внутреннее сопоставление: диапазон префиксов исходных IP-адресов во внутренней сети, которые будут сопоставлены с набором внешних IP-адресов. Иными словами, диапазон префиксов адресов до NAT.
   • Внешнее сопоставление: диапазон префиксов целевых IP-адресов во внешней сети, с которыми будут сопоставляться исходные IP-адреса. Иными словами, диапазон префиксов адресов после NAT.
   • Подключение по каналу: ресурс подключения, который виртуально подключает VPN-сайт к VPN-шлюзу типа «сеть — сеть» концентратора Виртуальной глобальной сети Azure.

Примечание

Если вы хотите, чтобы VPN-шлюз типа «сеть — сеть» объявлял преобразованные (внешнее сопоставление) префиксы адресов по протоколу BGP, нажмите кнопку Enable BGP Translation (Включить преобразование BGP). Локальная среда будет автоматически узнавать диапазон правил исходящего трафика после NAT, а Azure (концентратор Виртуальной глобальной сети, подключенные виртуальные сети, VPN и ветви ExpressRoute) — диапазон правил входящего трафика после NAT. Новые диапазоны после NAT будут отображаться в таблице действующих маршрутов в виртуальном концентраторе. Параметр Enable BGP Translation (Включить преобразование BGP) применяется ко всем правилам NAT в VPN-шлюзе типа «сеть — сеть» Виртуальной глобальной сети.

Настройка NetMap

После создания VPN интерфейса, можно приступить к настройке

Важно заметить, что вы можете настроить на любом протоколе VPN, будь то PPTP, SSTP или даже EoIP. Создадим фейковые маршруты. Роутер первого офиса, будет думать, что второго офиса это 192.168.102.0/24

А роутер второго офиса, будет думать, что сеть первого – 192.168.101.0/24

Роутер первого офиса, будет думать, что второго офиса это 192.168.102.0/24. А роутер второго офиса, будет думать, что сеть первого – 192.168.101.0/24.

Параметры маршрутизации Office-1.

Параметры маршрутизации Office-2.

Финт ушами с маршрутизацией только начало. Далее настраиваем NAT правила (IP-Firewall-NAT).

Создаем второе правило.

Переключимся на второй офис и сделаем обратные правила.

Аналогично второе правило.

То же самое, но в CLI

На Office-1:

На Office-2:

Проверим, отправив эхо-запросы с Office-1-PC.

Посмотрим, что происходит внутри туннеля.

На восприятие для первого раза сложновато. Логика, следующая:

Когда Office-1-PC отправляет пакет с src 192.168.0.10 и dst 192.168.102.10, принимая роутер на Office-1 подменяет src на 192.168.101.10 и отправляет в трубу. Когда роутер на Office-2 принимает пакет с dst 192.168.102.10/24, то подменяет на 192.168.0.10. Далее Office-2-PC отвечает на 192.168.101.10, пакет прилетает на роутер Office-2, подменяет src адрес 192.168.0.10 на 192.168.102.10, отправляет в трубу. Последний, приняв пакет с dst 192.168.101.10 подменяет на 192.168.0.10, и такая процедура создает бесконечность, благодаря Packet Flow Diagram v6. Весь секрет успеха кроется в том, что SRC проверяется в Prerouting, а DST в Postrouting.

Как вы видите, данная технология подменяет адрес сети, ориентируясь на значение маски, а все что идет после нее, оставляет неизменным. Теперь, вы понимаете, что такое и как работает NetMap и чем он отличается от DST-NAT, такой принцип не только на Микротик но и на других сетевых устройствах.

Преимущества и недостатки

Преимущества	Недостатки
Позволяет сэкономить IP-адреса (только в случае использования NAT в режиме PAT), транслируя несколько внутренних IP-адресов в один внешний публичный IP-адрес (или в несколько, но меньшим количеством, чем внутренних). По такому принципу построено большинство сетей в мире: на небольшой район домашней сети местного провайдера или на офис выделяется 1 публичный (внешний) IP-адрес, за которым работают и получают доступ интерфейсы с приватными (внутренними) IP-адресами.	Старые протоколы. Протоколы, разработанные до массового внедрения NAT, не в состоянии работать, если на пути между взаимодействующими хостами есть трансляция адресов. Некоторые межсетевые экраны, осуществляющие трансляцию IP-адресов, могут исправить этот недостаток, соответствующим образом заменяя IP-адреса не только в заголовках IP, но и на более высоких уровнях (например, в командах протокола FTP). См. Application-level gateway.
Позволяет предотвратить или ограничить обращение снаружи ко внутренним хостам, оставляя возможность обращения изнутри наружу. При инициации соединения изнутри сети создаётся трансляция. Ответные пакеты, поступающие снаружи, соответствуют созданной трансляции и поэтому пропускаются. Если для пакетов, поступающих снаружи, соответствующей трансляции не существует (а она может быть созданной при инициации соединения или статической), они не пропускаются.	Идентификация пользователей. Из-за трансляции адресов «много в один» появляются дополнительные сложности с идентификацией пользователей и необходимость хранить полные логи трансляций.
Иллюзия DoS-атаки. Если NAT используется для подключения многих пользователей к одному и тому же сервису, это может вызвать иллюзию DoS-атаки на сервис (множество успешных и неуспешных попыток). Например, избыточное количество пользователей ICQ за NAT приводит к проблеме с подключением к серверу некоторых пользователей из-за превышения допустимой скорости подключений. Частичным решением проблемы является использование пула адресов(группы адресов), для которых осуществляется трансляция.
	Пиринговые сети. В NAT-устройствах, не поддерживающих технологию Universal Plug & Play, в некоторых случаях, необходима дополнительная настройка (см.Трансляция порт-адрес) при работе с пиринговыми сетями и некоторыми другими программами, в которых необходимо не только инициировать исходящие соединения, но также принимать входящие.

В каких случаях используется DMZ

Учитывая открытость компьютера, метод считается довольно опасным, поэтому стоит использовать его, когда другие методы переадресации не дают нужного результата.

1. Для работы приложений, требующих открытие всех доступных портов. Таковых мало, но они встречаются.

2. Хостинг домашнего сервера. Иногда нужно расположить общедоступный ресурс у себя дома, поэтому эта настройка будет незаменимой для отделения сервера от локальной сети.
3. Использование игровых консолей. В большинстве моментов автоматическая настройка переадресации роутера позволяет использовать консоли для игры онлайн без дополнительных манипуляций. Но в некоторых случаях только DMZ даст желаемый эффект.

Что такое режим NAT

Если совсем простыми словами, то НАТ – это интерпретация внутренних сетевых адресов локалки во внешние адреса интернета. Независимо от модели, стоимости и используемого протокола подключения эта функция присутствует абсолютно во всех роутерах.

Разница может быть только в наличии или отсутствии дополнительной опции nat loopback (обратная петля), когда пакет из локальной сети, приходящий на внешний порт маршрутизатора, считается пришедшим извне, поэтому обрабатывается согласно установленным брандмауэром или антивирусной программой сценариям.Как правило, нет необходимости отдельно включить NAT при настройке маршрутизатора: функция активна по умолчанию.

Более того, часто отключить аппаратный NAT невозможно: производитель убирает эту опцию в качестве «защиты от дурака», дабы слишком любопытный пользователь, который любит поиграть с настройками, не особо в них разбираясь, вообще не остался без интернета.

Destination NAT

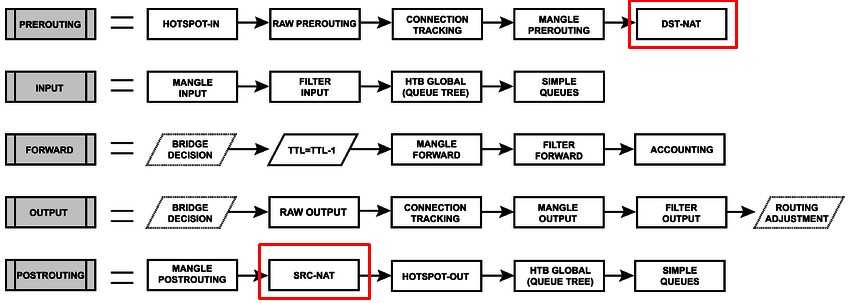

Цепочка Dstnat при настройке NAT на MikroTik служит для изменения IP-адреса и/или порта назначения и выполнения обратной функции для ответа.

Практически применяется в следующих случаях:

• Чтобы выполнить на MikroTik проброс портов в локальную сеть, для доступа извне.
• Перенаправление любого DNS-трафика через маршрутизатор.

Стандартные действия возможные для цепочки dst-nat:

• dst-nat – преобразование адреса и/или порта получателя;
• redirect – преобразование адреса и/или порта получателя на адрес маршрутизатора.

Давайте практически разберем, как выполняется настройка NAT на MikroTik для цепочки dstnat.

Проброс портов на MikroTik

Пример проброса порта для RDP

Как говорилось ранее, в MikroTik проброс портов делается при помощи создания правил для цепочки dstnat. В качестве примера выполним проброс порта RDP соединения для доступа к внутреннему компьютеру локальной сети.

Так как стандартный порт 3389 для RDP подключения является известным и часто подвергается атакам, то пробросить его напрямую будет не очень хорошей идеей. Поэтому скроем данный сервис с помощью подмены порта.

Для этого откроем:

IP=>Firewall=>NAT=> “+”.

На вкладке “General” укажем цепочку правил, протокол, протокол подключения и входящий интерфейс:

Где:

• Chain: dstnat – цепочка правил для IP-адреса назначения;
• Protocol: 6 (tcp) – протокол;
• Dst. Port: 47383 – номер порта по которому будем обращаться к роутеру;
• In. Interface – входящий WAN-интерфейс (у меня это ether1, у вас может быть другой).

Следующим шагом откроем вкладку “Action”:

• Для поля “Action” указываем значение dst-nat;
• To Addresses – указываем внутренний IP хоста, к которому хотим получить доступ по RDP;
• To Ports – порт на который будут перенаправляться запросы.

Как итог все запросы, приходящие на внешний IP роутера по порту 47383, будут пересылаться на внутренний адрес локальной сети 192.168.12.100 порт 3389 (RDP).

Проброс порта на MikroTik для видеонаблюдения

Следующим примером мы постараемся показать, как настроить на MikroTik проброс портов для видеосервера с установленным ПО “Линия”.

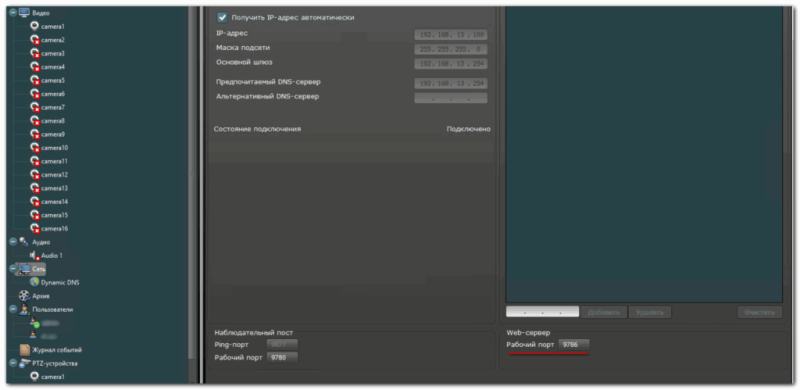

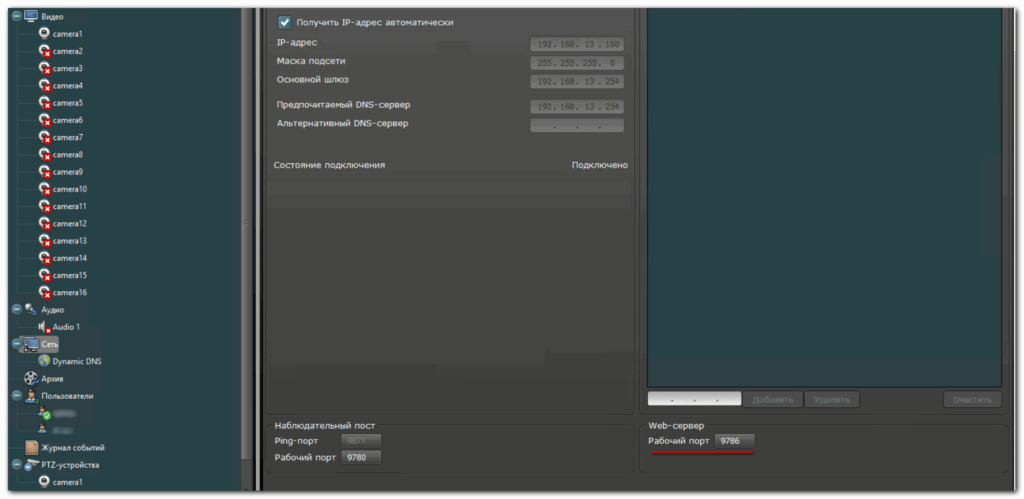

Предположим, что есть Видеосервер с ПО “Линия” к которому необходимо получить доступ извне. Для начала откроем настройки программного обеспечения “Линия”, чтобы узнать порт Веб-сервера:

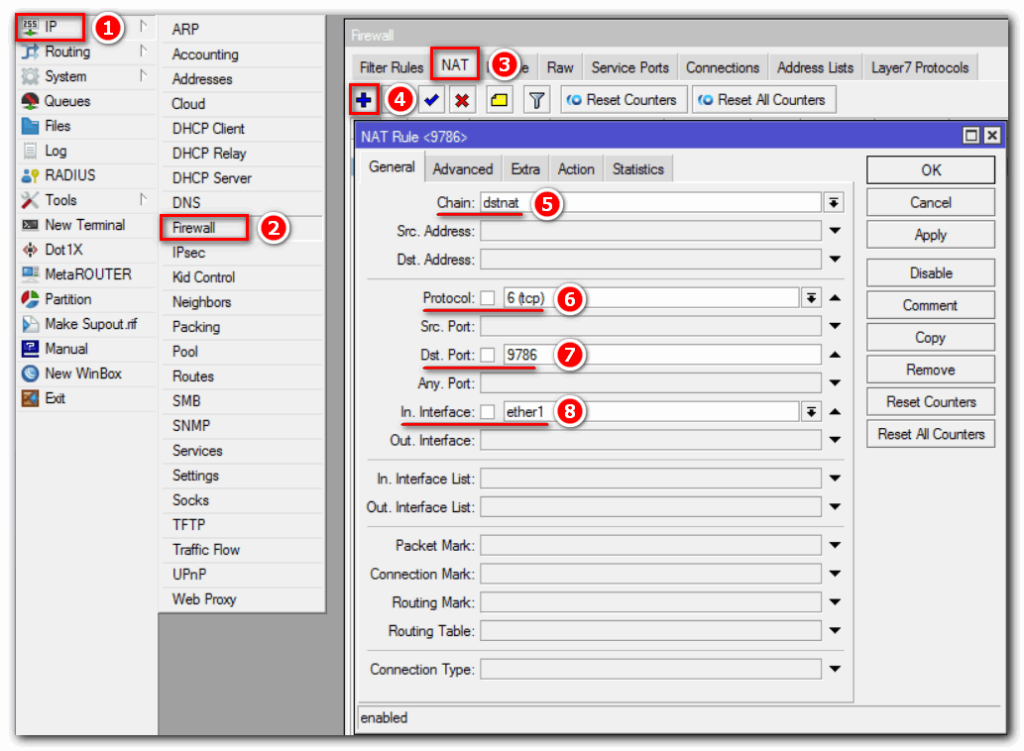

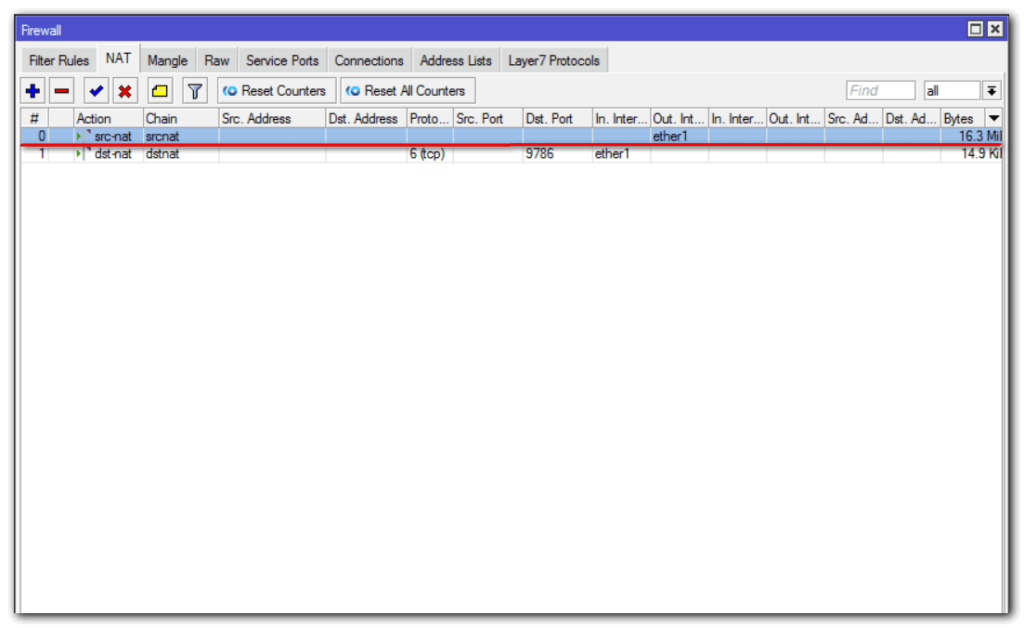

Чтобы получить доступ к видеосерверу, необходимо пробросить порт 9786. Откроем Winbox и добавим правило:

Откроем пункт меню “Action”:

• Указываем действие dst-nat;
• To Addresses – внутренний IP видеосервера или видеорегистратора.

Проброс портов для нескольких внешних IP

Чтобы сделать проброс портов для нескольких WAN, то необходимо создать Interface List и добавить в него нужные интерфейсы. Далее укажем созданный лист в параметре In. Interface List. Покажем это на примере:

Создадим новый лист для интерфейсов “ISP”:

• Interfaces;
• Interface List => Lists => “+”.

Name: ISP – произвольное имя для Interface List.

Следующим шагом добавим нужные WAN интерфейсы:

Повторить данный шаг для всех WAN-интерфейсов.

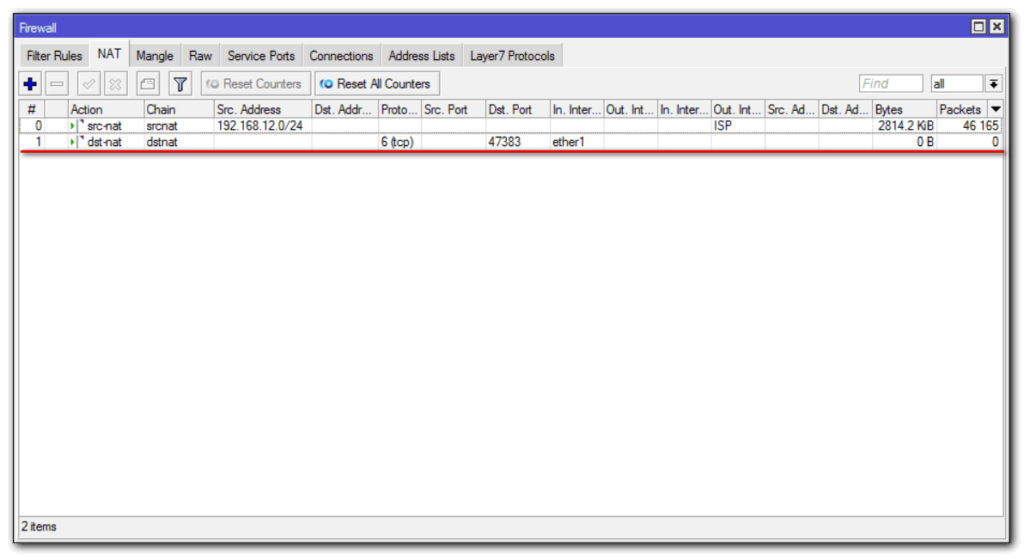

Модернизируем ранее созданное правило проброса порта для RDP соединения, указав лист “ISP” для настройки In. Interface List:

Так можно настроить проброс портов на MikroTik для нескольких WAN.

Как защитить проброшенные порты вы можете узнать изучив статью MikroTik настройка Firewall.

Перенаправление трафика на маршрутизатор

С помощью действия redirect возможно перенаправление трафика на Микротик. Практическое применение данного действия мы рассмотрим, выполнив переадресацию запросов DNS.

Перенаправим весь DNS-трафик на маршрутизатор. Следовательно, пользователи компьютеров в LAN, какие бы настройки DNS ни указывали локально, будут считать, что им отвечает DNS-сервер, которому сделан запрос, но фактически ответ будет приходить от маршрутизатора.

Для этого выполним настройку NAT на MikroTik следующим образом.

Откроем: IP=>Firewall=>NAT=> “+”.

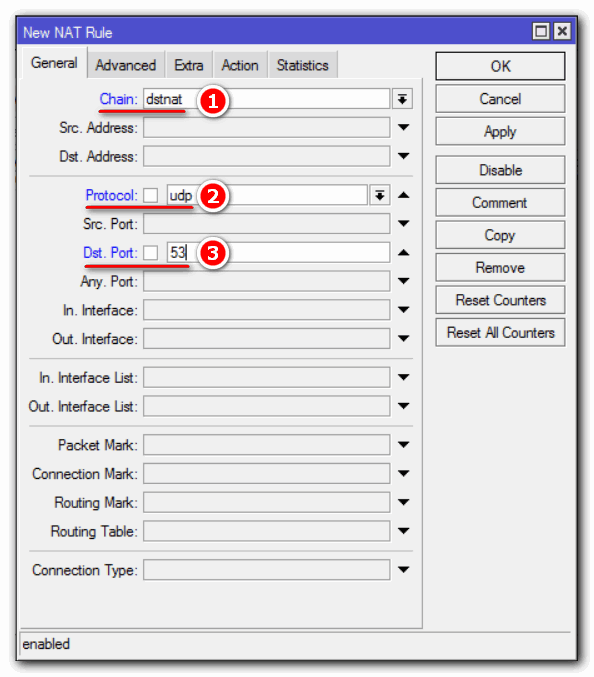

Добавим запись:

Перейдем в пункт меню “Action” и укажем действие redirect:

NAT: общие определения

NAT (network address translation) или трансляция сетевых адресов — это процесс перевода внутренних или локальных адресов во внешние. NAT используется абсолютно всеми маршрутизаторами независимо от их конфигурации, назначения и стоимости. По умолчанию роутер запрещает напрямую обращаться к любому устройству, находящимися внутри сети. Он блокирует доступ на любые порты для входящих соединений поступающие из интернета.

Но NAT и Firewall это суть разные понятия. Firewall просто запрещает доступ к ресурсу по определенному TCP или UDP порту, может устанавливаться на локальной машине для ограничения доступа только к ней или же на сервере для фильтрации трафика по всей локальной сети. Перед NAT задача стоит более развернуто. Сервис запрещает или разрешает доступ внутри сети по конкретному IP адресу или диапазону адресов. Таким образом клиент, который обращается к ресурсу не видит действительного IP адреса ресурса. NAT переводит внутренний IP в адрес, который будет виден из интернета.

Чтобы проверить находится ли компьютер за NAT или транслирует в интернет реальный адрес можно следующим образом:

• в Windows нужно нажать «Пуск — Выполнить — cmd» и прописать ipconfig и нажать «Ввод»;
• в Linux и MacOS в терминале выполняется ifconfig.

Вывод команды показывает следующие данные:

• IP — реальный, действительный адрес компьютера;
• Subnet mask — маска подсети;
• Gateway — адрес шлюза маршрутизатора.

Как теперь разобрать является ли адрес локальным или же напрямую «смотрит» в интернет. Согласно спецификации, существует четыре диапазона адресов, которые ни при каких обстоятельствах не используются в интернете, а являются исключительно локальными:

1. 0.0.0 — 10.255.255.255
2. Х.0.0 — 172.Х.255.255, где Х в диапазоне от 16 до 31.
3. 168.0.0 — 192.168.255.255
4. 254.0.0 — 169.254.255.255

В том случае, когда адрес машины попадает в один из этих диапазонов, следует считать, что компьютер находится в локальной сети или «за» NAT. Можно также дополнительно использовать специальные службы, которых есть множество в интернете для определения реального IP адреса. Теперь стало понятнее находится ли компьютер за NAT в роутере что это за сервис, и за то он отвечает.

Проблемы и ограничения

Хосты за маршрутизаторами с поддержкой NAT не имеют сквозного соединения и не могут участвовать в некоторых интернет-протоколах. Службы, требующие инициирования TCP- соединений из внешней сети или использующие протоколы без сохранения состояния, например, использующие UDP , могут быть нарушены. Если маршрутизатор NAT не приложит особых усилий для поддержки таких протоколов, входящие пакеты не смогут достичь места назначения. Некоторые протоколы могут поддерживать один экземпляр NAT между участвующими хостами ( например, FTP в «пассивном режиме» ), иногда с помощью шлюза на уровне приложения (см. Ниже), но не работают, когда обе системы отделены от Интернета с помощью NAT. Использование NAT также усложняет протоколы туннелирования, такие как IPsec, поскольку NAT изменяет значения в заголовках, которые мешают проверкам целостности, выполняемым IPsec и другими протоколами туннелирования.

Сквозная связь была основным принципом Интернета, поддерживаемым, например, Советом по архитектуре Интернета . В современных документах по архитектуре Интернета отмечается, что NAT является нарушением принципа сквозного соединения , но при тщательном проектировании NAT действительно играет важную роль. Значительно больше опасений вызывает использование IPv6 NAT, и многие архитекторы IPv6 считают, что IPv6 был предназначен для устранения необходимости в NAT.

Реализация, которая отслеживает только порты, может быть быстро исчерпана внутренними приложениями, использующими несколько одновременных подключений (например, HTTP- запрос для веб-страницы со множеством встроенных объектов). Эту проблему можно смягчить, отслеживая IP-адрес назначения в дополнение к порту (таким образом, разделяя один локальный порт со многими удаленными хостами) за счет сложности реализации и ресурсов ЦП / памяти устройства трансляции.

Поскольку все внутренние адреса скрыты за одним общедоступным адресом, внешние узлы не могут инициировать соединение с конкретным внутренним узлом без специальной конфигурации брандмауэра для переадресации подключений к определенному порту. Такие приложения, как VOIP , видеоконференцсвязь и другие одноранговые приложения, для работы должны использовать методы обхода NAT .

Функционирование [ править | править код ]

Преобразование адреса методом NAT может производиться почти любым маршрутизирующим устройством — маршрутизатором , сервером доступа, межсетевым экраном. Наиболее популярным является SNAT( Static Network Address Translation), суть механизма которого состоит в замене адреса источника (англ. source ) при прохождении пакета в одну сторону и обратной замене адреса назначения (англ. destination ) в ответном пакете. Наряду с адресами источник/назначение могут также заменяться номера портов источника и назначения.

Принимая пакет от локального компьютера, роутер смотрит на IP-адрес назначения. Если это локальный адрес, то пакет пересылается другому локальному компьютеру. Если нет, то пакет надо переслать наружу в интернет. Но ведь обратным адресом в пакете указан локальный адрес компьютера, который из интернета будет недоступен. Поэтому роутер «на лету» транслирует (подменяет) обратный IP-адрес пакета на свой внешний (видимый из интернета) IP-адрес и меняет номер порта (чтобы различать ответные пакеты, адресованные разным локальным компьютерам). Комбинацию, нужную для обратной подстановки, роутер сохраняет у себя во временной таблице. Через некоторое время после того, как клиент и сервер закончат обмениваться пакетами, роутер сотрет у себя в таблице запись об n-м порте за сроком давности.

Помимо source NAT (предоставления пользователям локальной сети с внутренними адресами доступа к сети Интернет) часто применяется также destination NAT, когда обращения извне транслируются межсетевым экраном на компьютер пользователя в локальной сети, имеющий внутренний адрес и потому недоступный извне сети непосредственно (без NAT).

Существует 3 базовых концепции трансляции адресов: статическая (Static Network Address Translation), динамическая (Dynamic Address Translation), маскарадная (NAPT, NAT Overload, PAT).

Статический NAT — отображение незарегистрированного IP-адреса на зарегистрированный IP-адрес на основании один к одному. Особенно полезно, когда устройство должно быть доступным снаружи сети.

Динамический NAT — отображает незарегистрированный IP-адрес на зарегистрированный адрес из группы зарегистрированных IP-адресов. Динамический NAT также устанавливает непосредственное отображение между незарегистрированными и зарегистрированными адресами, но отображение может меняться в зависимости от зарегистрированного адреса, доступного в пуле адресов, во время коммуникации.

Перегруженный NAT (NAPT, NAT Overload, PAT, маскарадинг) — форма динамического NAT, который отображает несколько незарегистрированных адресов в единственный зарегистрированный IP-адрес, используя различные порты. Известен также как PAT (Port Address Translation). При перегрузке каждый компьютер в частной сети транслируется в тот же самый адрес, но с различным номером порта.

Механизм NAT определён в RFC 1631, RFC 3022.

Типы NAT

Классификация NAT, часто встречающаяся в связи с VoIP. Термин «соединение» использован в значении «последовательный обмен пакетами UDP».

Симметричный NAT (Symmetric NAT) — трансляция, при которой каждое соединение, инициируемое парой «внутренний адрес: внутренний порт» преобразуется в свободную уникальную случайно выбранную пару «публичный адрес: публичный порт». При этом инициация соединения из публичной сети невозможна. [ источник не указан 1204 дня ]

Cone NAT, Full Cone NAT — однозначная (взаимная) трансляция между парами «внутренний адрес: внутренний порт» и «публичный адрес: публичный порт». Любой внешний хост может инициировать соединение с внутренним хостом (если это разрешено в правилах межсетевого экрана).

Address-Restricted cone NAT, Restricted cone NAT — постоянная трансляция между парой «внутренний адрес: внутренний порт» и «публичный адрес: публичный порт». Любое соединение, инициированное с внутреннего адреса, позволяет в дальнейшем получать ему пакеты с любого порта того публичного хоста, к которому он отправлял пакет(ы) ранее.

Port-Restricted cone NAT — трансляция между парой «внутренний адрес: внутренний порт» и «публичный адрес: публичный порт», при которой входящие пакеты проходят на внутренний хост только с одного порта публичного хоста — того, на который внутренний хост уже посылал пакет.

UPnP в глобальной сети

Мы рассмотрели понятие на примере домашней сети, но ведь не все используют прямое подключение в локальной сетке. Обычно к роутеру подключаются, чтобы выйти в интернет. И тут также включается функция UPnP, которая при запросе в интернет к определенному серверу также открывает определенные порты.

Например, всем известный uTorrent также использует эту технологию, и она должна по умолчанию быть включена на роутере. Когда мы включаем эту программу, она делает запрос в интернет и открывает порт для данного потока информации.

По сути UPnP открывает и закрывает порты для внешних запросов, для тех устройств, которые и делали эти запросы в интернет. Я думаю с понятием мы разобрались. Но бывают проблемы, когда данная функция выключена на роутере. Тогда некоторые программы, игры, утилиты не будут работать на компьютере или телефоне. Также могут быть проблемы с подключением игровых приставок тип Xbox или PlayStation.

Но существует и «обратная сторона монеты». Как вы понимаете, при запросе к серверу при подключении открываются порты на ваше устройство. Понятное дело, что данным подключением могут воспользоваться хакеры и взломщики. Для обычного пользователя шанс, конечно, не велик, но все же… В интернатах до сих пор идут «холивары» по поводу того, надо ли отключать UPnP или нет. Поэтому отключать функцию или включать – решать вам. Но как я и говорил ранее, при выключенном UPnP нужно будет для отдельных программ или устройств делать ручной проброс портов на роутере.

Далее я расскажу, как включить UPnP, отключить и настроить на вашем домашнем маршрутизаторе.

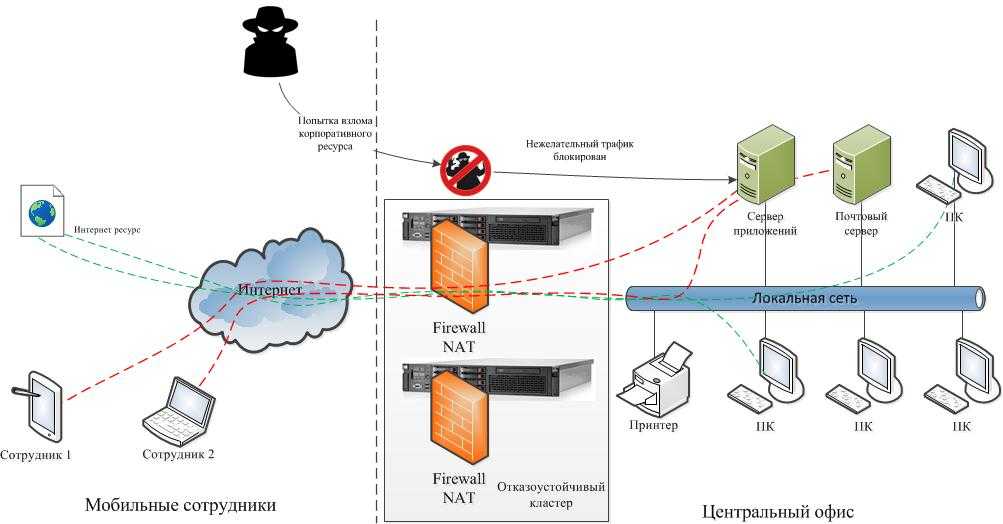

Как работает NAT Firewall?

Как указано выше, основной принцип брандмауэра NAT заключается в изменении существующей информации IP в пакетах данных, отправляемых с устройства. Брандмауэр NAT, также известный как «Трансляция сетевых адресов», обеспечивает сетевой метод, посредством которого несколько устройств в одной сети имеют доступ к сети через общий шлюз.

Устройства под межсетевым экраном NAT совместно используют один и тот же общедоступный IP-адрес, в то время как все устройства имеют выделенный частный IP-адрес, который уникален для каждого из устройств.

До этого момента мы довольно часто упоминали фразу «пакеты данных», и если вы новичок в сфере информационных технологий, последствия могут быть расплывчатыми. Ну, вы можете думать об этих пакетах данных как о валюте, через которую происходят все транзакции в Интернете.

Всякий раз, когда вы вводите имя веб-сайта или делаете простой поиск в Google, вы запрашиваете отправку информации, отправляя бесчисленное количество этих пакетов данных. Чтобы получить точную информацию, которую вы запрашивали, эти пакеты данных должны быть помечены IP-адресом.

Каждому устройству, которое подключается к Интернету, присваивается уникальный IP-адрес, который позволяет интернет-провайдерам (провайдеру интернет-услуг) знать о конкретной информации, которая должна быть отправлена на каждое устройство. Поскольку в большинстве сетей имеется арсенал устройств, подключенных к одной локальной сети, маршрутизатор просматривает пакеты данных и сортирует их соответствующим образом.

На протяжении всего процесса сортировки маршрутизатор создает внутренний IP-адрес для каждого устройства в сети, в отличие от одного общего IP-адреса, назначенного провайдером. Внутренний IP-адрес, назначенный маршрутизатором, помогает маршрутизатору доставлять точную информацию устройству, которое запросило ее, организованным способом.

Что касается брандмауэров, маршрутизатор использует брандмауэр NAT для изменения информации об IP-адресе, отмеченном в пакетах данных. Последующим результатом всей этой сортировки является то, что все нераспознанные пакеты данных выбрасываются из микса, а брандмауэр NAT гарантирует, что только трафик, запрошенный пользователями, может достичь своего конечного пункта назначения.

Использование брандмауэра NAT делает невозможным вставку в вашу сеть через устройство большинства угроз, таких как вредоносные и шпионские программы, поскольку он не позволяет хакерам и другим киберпреступникам выйти из сети и разрешает вход только запрошенному трафику.
