Мощная wi-fi антенна для дачи своими руками

Устройство мощной антенны

Существует несколько вариантов самодельных антенн, позволяющих стабильно ловить радиоволны, но фаворитом является так называемая вай-фай пушка.

Сделать её в состоянии практически каждый, кто умеет держать в руках паяльник. Схема её достаточно проста, материалов требует не много.

Шаг №1 – изготовление кружков

Центруем не вырезанные круги, просверливая медный лист

Согласно чертежу из медной фольги нужно вырезать семь кругов.

Сверлим в листе отверстия (центр кругов). Это нужно делать вначале, — если сначала вырезать круги, а потом сверлить центр, то можно промахнуться. А это не допустимо, поскольку погрешность даже в 1мм даёт заметное снижение уровня приёма сигнала.

С помощью циркуля прочерчиваем круги на медной фольге. Размеры кругов:

• 3 круга – 37 мм
• 1 круг – 38 мм
• 1 круг – 54 мм
• 1 круг – 68 мм
• 1 круг – 90 мм

Разметку делаем циркулем

Аккуратно вырезаем кружки ножницами.

Обычные ножницы хорошо режут медную фольгу

Чем меньше дефектов и неточностей, тем лучше будет ловить вай-фай сигнал антенна.

Семь вырезанных кругов для антенны

Шаг №2 – подготавливаем резьбовую шпильку

Пара минут и шпилька отрезана

Ножовкой по металлу отрезаем отрезок длинной 135 мм. Заусенцы убираем напильником.

Все элементы готовы

В итого должно получиться так, как показано на фото выше.

Шаг №3 – сборка

Подкручивая гайки, регулируем расстояние между кружками

Собирать антенну легче лёгкого. Резьбовые соединения позволяют выставлять элементы с точностью до мм.

“Пушка” собрана

На сборку антенны уходит около 10 минут.

Щаг №4 – подсоединяем wi-fi адаптер

Сверлим отверстия под соединение адаптера

Подготавливаем места соединения антенны и адаптера.

Снимаем антенну у адаптера 4g интернета

На расстоянии 1 см просверливаем отверстие 1-1,5 см на двух самых больших кружках (68 и 90 мм).

Колпачок съёмный

Разбираем вай-фай адаптер.

Снимаем пластмассовый колпачок с антенны.

Удаляем всё не нужное

Добираемся до основной жилы антенны. Возможно придётся воспользоваться паяльником.

Капелька канифоли и припоя

Паяльником лудим просверленные ранее отверстия для соединения антенны с адаптером.

Внешняя оплётка припаивается к кружку наибольшего диаметра

К кружку диаметром 90 мм. припаиваем внешнюю оплётку провода антенны вай-фай адаптера.

Возвращаем кружок на место

Устанавливаем кружок на стержень так, чтобы центральная жила антенны адаптера попала в отверстие следующего кружка (68 мм).

Долго греть не нужно

Припаиваем основной провод ко второму кружку (68мм).

Крепим на гайку

Для удобства пользования “пушкой”, устанавливаем её на штатив.

Шаг №6

Соединяем вай-фай адаптер с новой антенной

Подсоединяем вай-фай адаптер. Крепим к штативу.

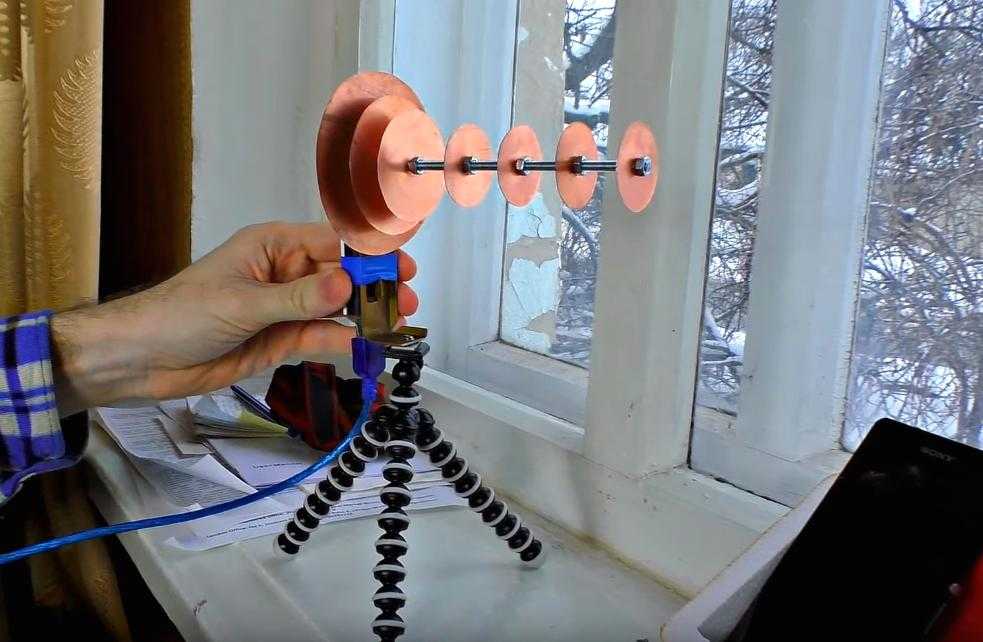

Компактная и весьма эффективная антенна на подоконнике

Какие бывают WiFi антенны

Все WiFi антенны можно разделить на два вида: направленные или всенаправленные антенны, которые, в свою очередь, на внутренние и наружные.

Всенаправленные антенны

Класс этих антенн является основным для построения беспроводных сетей. Основная масса «домашних» роутеров комплектуется именно этими антеннами. Они равномерно распространяют WiFi сигнал по всему радиусу своего действия. В основном всенаправленные антенны представляют из себя обычный штырь, распространяющий WiFi сигнал в плоскости, перпендикулярной собственной оси.

Вариант внутренней всенаправленной антенны

Иногда бывает, что нужно покрыть беспроводной сетью большую территорию, к примеру, какого-то производственного объекта. Тогда на центральном здании устанавливается наружная всенаправленная антенна, имеющая коэффициент усиления 8 дБ. Такая антенна способна передать WiFi сигнал в радиусе 600 метров со скоростью 54 Мбит и на 1800 метров со скоростью 1 Мбит.

Вариант наружных всенаправленных антенн

Направленные антенны

Этот класс антенн применяют для организации wіfі сети по типу точка-точка. Т.е. они хорошо работают, если вам требуется соединиться, лишь с одной точкой доступа или одним компьютером.

Пример работы направленных антенн

Внутри здания, направленная антенна способна «пробить» непроходимые стены для WiFi сигнала. Неплохим вариантом будет применение направленной антенны панельного типа. Эта антенна, представляет из себя плоский прямоугольник, способный излучать радиоволны в одном направлении. При этом коэффициент усиления может доходить до 6 дБ.

Вариант внутренней направленной антенны

А вот если вам потребуется передать сигнал, к примеру, на соседний дом, то можно применить наружную антенну цилиндрической формы. Она устанавливается горизонтальным образом и направляется в сторону места, где находится приемник. При помощи такой антенны можно добиться коэффициента усиления до 18 дБ.

Вариант наружной направленной антенны

Если вдруг вы не совсем уверены, где вам надо расположить вашу антенну, то можно использовать универсальный направленный вариант. Такой тип антенн подходит как для внутренней установки, так и для наружной. Коэффициент усиления около 8 дБ.

Вариант универсальной направленной антенны

Создание самостоятельно

Собрать такое устройство несложно, но потрудиться придется.

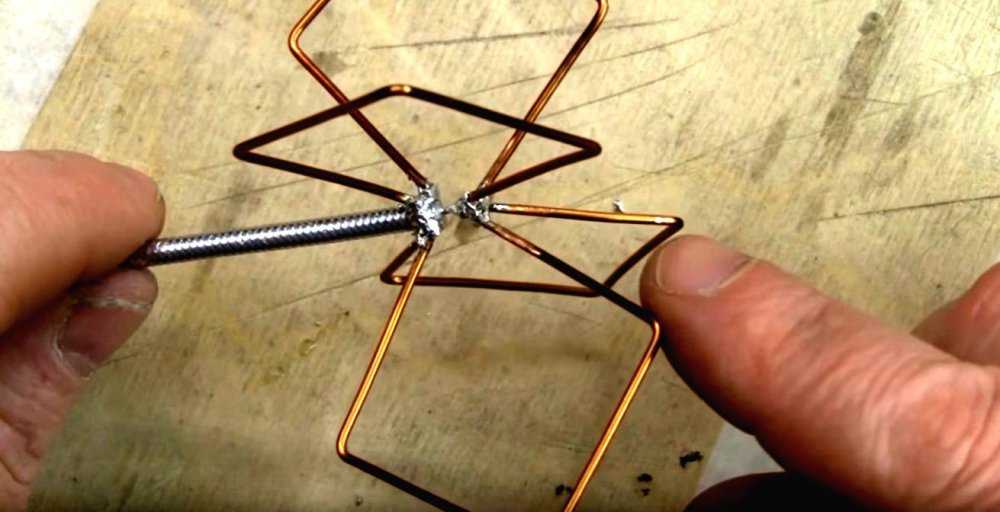

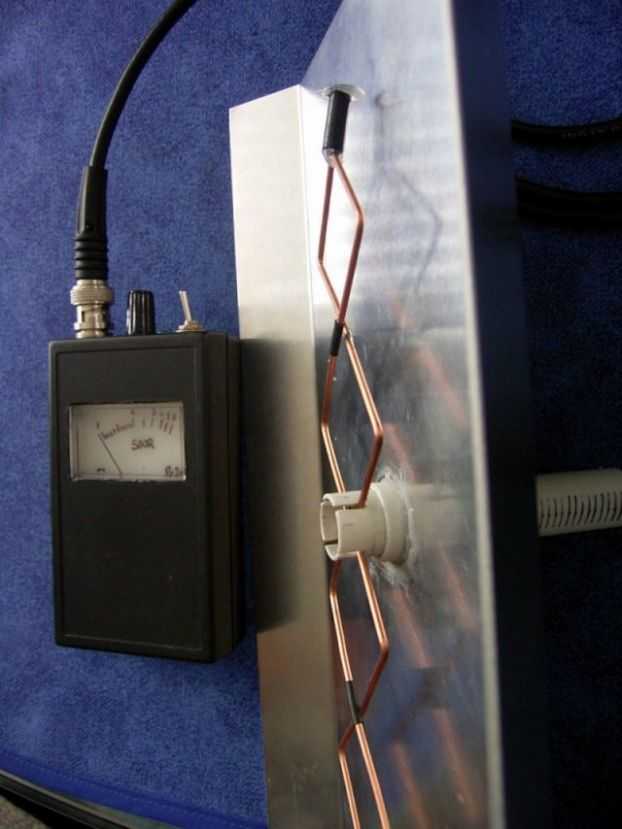

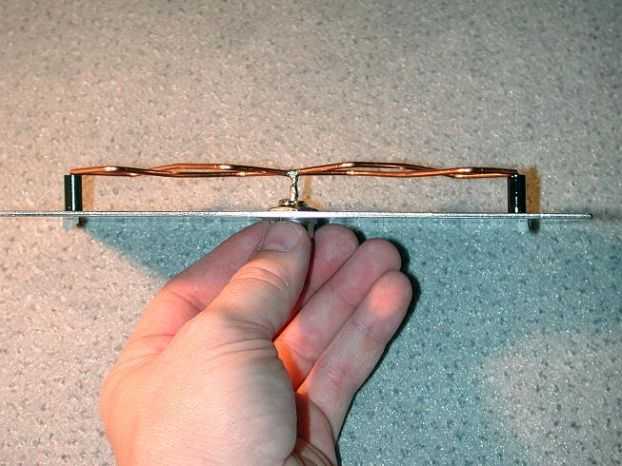

Биквадрат

Для сборки такого прибора нужны следующие материалы:

• проволока;
• коаксиальный кабель;
• деревянная рейка;
• плоскогубцы, молоток, нож.

Обратите внимание! Перед тем как собирать антенну, нужно провести качественный расчет. В Интернете есть специализированные сайты, предлагающие онлайн-калькуляторы. Как вариант можно воспользоваться этим сайтом

Как вариант можно воспользоваться этим сайтом.

Этапы сборки:

1. Просчитать такие понятия, как поляризация и частота волн. Соблюсти линейность.
2. Сделать вибратор и отражатель из меди. Все части должны находиться в углах, одним из которых они соприкасаются.
3. Одну сторону выбрать согласно формуле: длина волны, которую нужно поделить на четыре.
4. Собрать конструкцию. Рекомендуется делать овальную форму без стягивания боков.
5. Антенный провод закрепить к точкам сближения с двух сторон. Для блокировки одного направления диаграммы нужно смонтировать плодный экран, который также сделать из меди. Расположить его следует на расстоянии в 0,175 мм от длины рабочей волны, после чего насадить на оплетку провода.

Сверхдальняя

Довольно распространенное название для такого улавливателя — «пушка». Собирается из нескольких стальных дисков с разным диаметром, которые крепятся при помощи шпилек. Этапы сборки подобных устройств:

1. Первым делом нарезать медные диски соответствующих диаметров.
2. Каждый из дисков накрутить на специальные шпильки.
3. Подсоединить к последним двум пластинам провода.
4. Подсоединить конструкцию к модему.

Из алюминиевой банки

Простейшая антенна, у которой в качестве усилителя выступает обычная банка. Для ее создания нужно отрезать крышку. В результате получится бочкообразная фигура. Потом стоит зачистить два конца проволоки: один припаять ко дну банки, а второй подключить в разъем антенны.

Мощная из листовой жести

В этом случае рефлектор создается из металлического листа, который рекомендуется закруглить. К вибратору особых требований нет, можно применить биквадрат. Если нет стали, рекомендуется использовать фанеру или картон, который обмотать фольгой. Усиление в таком случае будет немного меньшим.

Вай-фай антенна, даже собранная своими руками, позволит пользоваться беспроводной сетью друзей на дальних расстояниях. Существует несколько типов улавливателей. Выбор конкретного зависит от расстояния и рельефа местности, а также от способностей пользователя мастерить. На самом деле все легко и просто, главное — вникнуть в схему сборки и рассчитать параметры.

Как подключить и настроить антенну к ПК

Для того чтобы успешно подключить антенну к WiFi-адаптеру ПК, необходимо выполнить следующие действия:

• в первую очередь необходимо установить непосредственно сам WiFi-модуль или адаптер и убедиться, что система его успешно распознала;
• через соединительный разъем N-типа или переходник для нужного СВЧ-коннектора произвести подключение излучателя к модулю, надежно зафиксировать антенну контргайкой;

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

используя специальное ПО (например, Wi-Fi Analyzer для PC) произвести подстройку, вращая антенну в двух плоскостях, пока сигнал не достигнет нужного уровня (нужно направить на точку уверенного приема);

В случае использования направленной антенны действия будут такими же, только следует учитывать, что излучатель приемопередатчика должен быть направлен максимально точно на источник сигнала. Сделать в домашних условиях это можно используя, к примеру, Google Maps и компас (также есть почти в каждом современном смартфоне):

1. установить и запомнить координаты источника (точка доступа или маршрутизатор);
2. расположить компас перпендикулярно антенне так, чтобы ее активная часть была ровно под центром, и произвести ориентировку, после чего надежно зафиксировать.

Кстати! Более точную подстройку можно произвести, зная перепад высот, для этого также нужно вычислить по координатам прямое расстояние между антеннами, а затем по формулам соотношения сторон – угол наклона в вертикальной плоскости. Для ориентирования излучателей из подручных средств использовать транспортир и обычный отвес.

Это правда работает?

Подобными антеннами можно получить неплохой результат. К сожалению, показатели двух антенн, сделанных по одной инструкции, могут отличаться между собой. К тому же, реальные параметры самодельных антенн практически не поддаются расчету, поэтому иногда приходится сделать несколько экземпляров одной и той же конструкции.
Конечно, покупные антенны заводского исполнения работают намного стабильнее

Если нет времени или навыка — стоит обратить внимание на эти варианты:

• внешняя антенна для роутера на 6 dB,
• внешняя антенна для роутера на 12 dB,
• вынесенная антенна для роутера,
• усилитель Xiaomi Mi Amplifier 2,
• мощный усилитель/повторитель.

Важным преимуществом самоделки является дешевизна, простота и скорость изготовления — 20 минут, и Wi-Fi работает намного лучше. И для дома, и для дачи такой вариант может оказаться вполне применим.

iPhones.ru

Плохой Wi-Fi – не повод менять роутер или модем. Сначала попробуй улучшить связь одним из наших методов. Почти каждый из нас сталкивается с проблемами покрытия Wi-Fi в помещении: мертвые зоны, недостаточная сила сигнала, перебои из-за фоновых наводок от другой техники. Можно купить новый роутер. Можно обойтись повторителями сигнала. Можно провести интернет через обычные розетки. Но…

Рассказать

Зависимость длин волн и частот от диаметра

D, мм	Нижняя граница затухания, МГц	Верхняя граница затухания, МГц	Lg	1/4 Lg	3/4 Lg	1/4 Lo
73	2407.236	3144.522	752.281	188.07	564.211	30.716
74	2374.706	3102.028	534.688	133.672	401.016	30.716
75	2343.043	3060.668	440.231	110.057	330.173	30.716
76	2312.214	3020.396	384.708	96.177	288.531	30.716
77	2282.185	2981.17	347.276	86.819	260.457	30.716
78	2252.926	2942.95	319.958	79.989	239.968	30.716
79	2224.408	2905.697	298.955	74.738	224.216	30.716
80	2196.603	2869.376	282.204	70.551	211.653	30.716
81	2169.485	2833.952	268.471	67.117	201.353	30.716
82	2143.027	2799.391	256.972	64.243	192.729	30.716
83	2117.208	2765.664	247.178	61.794	185.383	30.716
84	2092.003	2732.739	238.719	59.679	179.039	30.716
85	2067.391	2700.589	231.329	57.832	173.497	30.716
86	2043.352	2669.187	224.81	56.202	168.607	30.716
87	2019.865	2638.507	219.01	54.752	164.258	30.716
88	1996.912	2608.524	213.813	53.453	160.36	30.716
89	1974.475	2579.214	209.126	52.281	156.845	30.716
90	1952.536	2550.556	204.876	51.219	153.657	30.716
91	1931.08	2522.528	201.002	50.25	150.751	30.716
92	1910.09	2495.11	197.456	49.364	148.092	30.716
93	1889.551	2468.28	194.196	48.549	145.647	30.716
94	1869.449	2442.022	191.188	47.797	143.391	30.716
95	1849.771	2416.317	188.405	47.101	141.304	30.716
96	1830.502	2391.147	185.821	46.455	139.365	30.716
97	1811.631	2366.496	183.415	45.853	137.561	30.716
98	1793.145	2342.348	181.169	45.292	135.877	30.716
99	1775.033	2318.688	179.068	44.767	134.301	30.716

Что понадобится?

Финансовые расходы на антенну для Wi-Fi не должны составить более 35 долларов. Вам будут необходимы:

1. USB-ресивер для сетей Wi-Fi форм-фактора «донгл». Найти такой можно в крупных магазинах электроники или на радиорынках.
2. Любая кухонная посуда полусферической формы (из металла). Подойдёт дуршлаг или сито.
3. Пассивный удлинитель USB типа A. Если позволяют финансы, то активный всё же лучше — он позволит разместить антенну выше. Мы сможете соединить 2–3 кабеля, когда нет удлинителя нужных размеров.
4. Расходные материалы: термоклей, скотч, кусок садового шланга (обязательно). Фольга, верёвка (опционально).

Выбрать оптимальный WiFi канал в настройках

Почти в каждой квартире сегодня есть WiFi роутер, поэтому плотность сетей в городе очень велика. Сигналы соседних точек доступа накладываются друг на друга, отнимая энергию у радиотракта и сильно снижая его эффективность.

Соседние сети, работающие на одной частоте, создают взаимные интерференционные помехи, подобно кругам на воде.

Беспроводные сети работают в пределах диапазона на разных каналах. Таких каналов 13 (в России) и роутер переключается между ними автоматически.

Чтобы минимизировать интерференцию, нужно понять на каких каналах работают соседние сети и переключиться на менее загруженный. Подробная инструкция по настройке канала представлена здесь.

Загруженность WiFi-каналов в подъезде многоэтажки.

На практике: Выбор наименее загруженного канала — эффективный способ расширить зону покрытия, актуальный для жильцов многоквартирного дома.

Но в некоторых случаях в эфире присутствует сетей настолько много, что ни один канал не даёт ощутимого прироста скорости и дальности WiFi. Тогда имеет смысл обратиться к способу № 2 и разместить роутер подальше от стен, граничащих с соседними квартирами. Если и это не принесет результата, то стоит задуматься о переходе в диапазон 5 ГГц (способ № 10).

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Как увеличить радиус действия Wi-Fi сети с помощью дополнительных устройств?

1
Установка репитера, или настройка второго роутера в режиме усилителя. Из всех рекомендаций, которые вы здесь увидите, или вообще найдете в интернете, этот способ самый эффективный и надежный. Правда, придется потратится на репитер.

Репитер (повторитель), это небольшое устройство, которое нужно установить в том месте, где сигнал вашего Wi-Fi еще есть, но он уже не очень сильный. А репитер просто будет расширять вашу главную сеть, т. е. «передавать» ее дальше. Об этих устройствах я подробно писал в статье: что такое Wi-Fi репетир (повторитель), как он работает, и что значит роутер в режиме репитера?

В качестве репитера могут выступать обычные роутеры. Вот инструкции по настройке роутеров ZyXEL и Asus в режиме повторителя:

• Настройка Zyxel Keenetic в режиме репитера (усилитель). Используем роутер Zyxel для расширения Wi-Fi сети
• Настройка роутера Asus в качестве репитера (режим повторителя Wi-Fi сети)

Если у вас Wi-Fi не «добивает» в какие-то комнаты, то установка повторителя решит эту проблему. А если у вас дом в несколько этажей, то на первом этаже можно установить роутер, а на втором репитер. Отличная и рабочая схема.

2
Смена антенн роутера на более мощные. Если на вашем роутере съемные антенны, то можно купить более мощные, и тем самым немного увеличить покрытие вашей сети. Почему немного? Да потому, что замена антенн как правило дает не очень хороший результат. Он есть, но не такой что бы увеличить радиус на несколько комнат. В любом случае, придется тратится на антенны. И мне кажется, что намного лучше потратить эти деньги на репитер. Да, он будет стоить дороже, но пользы от него намного больше.

Если решите менять антенны, то берите мощные, с усилением в 8 dBi. Но, стоят они дорого, и несколько таких антенн будут стоить как повторитель.

Я уже писал статью по установке, и тестированию антенн TP-LINK TL-ANT2408CL, можете посмотреть результаты.

3
Покупка нового роутера, переход на 5 GHz. Можно купить более мощный, дорогой роутер. А лучше, роутер с поддержкой диапазона 5 GHz. В чем плюс диапазона 5 GHz? Он практически свободный, сейчас большинство всех сетей и других устройств работают в диапазоне 2.4 GHz. Меньше помех – больше скорости и более стабильная работа сети.

Есть такие места, где Wi-Fi сеть на 2.4 GHz практически не работает. Все время глючит, пропадает соединение, низкая скорость и т. д. А все из-за того, что там очень много разных сетей. Вот в таких случаях, переход на 5 GHz решает все проблемы.

Но покрытие сети в диапазоне 5 GHz будет меньше по сравнению с диапазоном 2.4 GHz. Такая особенность частоты 5 GHz.

Еще несколько советов по увеличению дальности Wi-Fi

1
Выберите правильное расположение вашего роутера. На самом деле, это очень хороший и эффективный совет. Как правило, все устанавливают маршрутизаторы при входе, или в каких-то дальних комнатах. Правильное расположение роутера позволит правильно распределить сигнал, тем самым увеличить дальность Wi-Fi.

Проще говоря, нужно устанавливать роутер как можно ближе к центру дома. Да, это не всегда получается, так как к роутеру нужно прокладывать кабель, а тянуть его на середину дома не очень удобно. Но, даже незначительные передвижения роутера, смогут увеличить уровень сети в нужных вам комнатах. А еще, нужно помнить о том, что стены это враг Wi-Fi сетей.

2
Самодельные усилители для Wi-Fi антенн. Можно найти много инструкций, в которых показано изготовление усилителей для роутера. Как правило, это обычная фольга, и жестяные банки. Получается, что если с одной стороны антенны поставить лист фольги, то сигнал будет от нее отбиваться и направляться в нужном нам направлении.

Я считаю, что это все ерунда. Во-первых, разрезанная банка из пива, или кусок фольги сзади роутера выглядит не очень красиво, а во-вторых, от этого нет практически никакого эффекта. Можете проверить.

214

Сергей

Советы по настройке роутеров (общие)

Советы и техника безопасности

Новички, возможно, столкнутся с трудностями при паянии, но помните, что мастерство приходит со временем

Выполнять все работы с разогретым паяльником нужно не спеша, соблюдая меры предосторожности и все необходимые этапы, чтобы не обжечься и произвести прочное соединение. Перед использованием электроприбора обязательно нужно проводить проверку на целостность корпуса, кабеля и вилки

Защитите рабочее пространство стола от возможных повреждений расплавленным припоем или каплями горячего флюса, накрыв его деревянным щитом или специальным огнеупорным материалом. Не оставляйте нагретый паяльник без присмотра даже после его отключения. Разогретый прибор может привести к возгоранию поверхностей и предметов из легковоспламеняющихся материалов. Тем, кто держит паяльник в руках впервые, рекомендуется выполнить несколько соединений на остатках материала или кусках похожей проволоки, чтобы набить руку.

WiFi-antenna для компьютера или ноутбука своими руками

В этом разделе следует рассмотреть, как может быть изготовлена направленная Wi Fi-антенна для ПК типа «Яги». Ее особенности позволяют усиливать, передавать и принимать сигнал из заданного угла на расстоянии до 10 км.

Что вам потребуется. Набор инструментов и материалов

Потребуются паяльник, припой, линейка, пассатижи с кусачками, ножницы, наждачная бумага и принтер для печати схемы. Также понадобятся непосредственно WiFi-адаптер, желательно с разъемом N-типа или SMA, алюминиевая или медная проволока (в худшем случае – скрепки), палочки от мороженого, два вида клея – ПВА и цианоакрилатовый (супер).

Краткий обзор работы

Общий план работ можно описать следующим образом:

1. Для начала необходимо скачать Yagi modeler java applet с сайта https://fermi.la.asu.edu/w9cf/yagipub/index.html и смоделировать в нем антенну нужной конфигурации (диаграмма направленности).
2. Из полученной в программе параметризации нужно создать шаблон и перевести его на бумагу с целью облегчения будущей работы.
3. Собрать на бумаге несущую часть из обычных палочек от мороженого (можно также использовать рейку и просверлить в ней в необходимых местах отверстия), установить элементы антенных решеток (отрезки проволоки или скрепок).
4. Соединить устройство с WiFi-адаптером.

Печатаем диаграммы

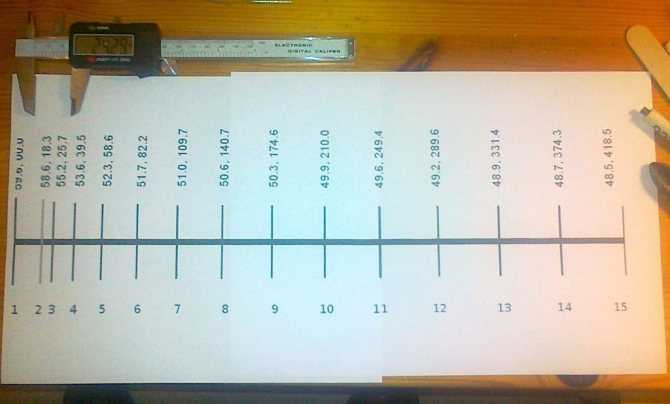

Очень важно распечатать шаблон в реальном масштабе, для этого необходимо использовать собственный или скачать уже готовый (в нем находятся картинки и для двух листов А4 и для более широкого формата):

• В настройках печати нужно выставить «Оригинальный размер», а ориентацию страницы сделать альбомной.
• С краю каждого элемента антенной решетки показаны две цифры – порядковый номер и длина в миллиметрах, после печати необходимо их сверить, они должны четко совпадать (для этого удобно использовать электронный штангенциркуль с погрешностью два знака после запятой). В случае отсутствия совпадения нужно будет применить масштабирование страницы и выполнить повторную печать.

Отрезаем и крепим скрепки

После того как шаблон распечатан, необходимо расположить на нем отрезки скрепок или проволоки, попутно отрезая их до нужного размера и приклеивая суперклеем прямо к бумаге. Если предполагается устанавливать их в рейку, нужно не приклеивать и просто запомнить порядковые номера.

Антенный элемент номер 2 приклеивать не нужно, к нему будет припаиваться волновод для подключения к адаптеру.

Строим основание

Основание можно строить из палочек от мороженого, отрезая их по нужной длине и приклеивая между антенными элементами, скрепляя все клеем ПВА. Также можно использовать рейку (что будет надежнее), просверлив в ней в необходимых местах отверстия, установив туда антенные решетки и зафиксировав их все тем же клеем.

Делаем ведомый элемент

Для изготовления резонатора (элемент номер 2) необходимо взять скрепку или проволоку и изготовить незамкнутую петлю. Установить ее на свое место. Если каркас делается из палочек от мороженого, на данном этапе необходимо проклеить еще один слой и после высыхания лишняя бумага удаляется.

Подключаем антенну к WiFi-модему

Подключить вай-фай антенну к адаптеру при помощи коаксиального кабеля с волновым сопротивлением 50 Ом. Если устройство снабжено разъемом, то необходимо найти ответный штекер и припаять его к одному концу центральной жилы провода, а второй конец – к элементу решетки номер 2, к первой стороне отрезка. Масса (оплетка) коаксиального кабеля припаивается к корпусу штекера и ко второму концу антенной решетки номер 2 (т.е., оба провода должны быть припаяны к одному элементы в точках, где дуга разомкнута и имеет зазор примерно 5 мм).

Если USB-адаптер не снабжен разъемом, нужно на плате найти место, где располагается рамочная антенна и припаять массу и центральную жилу.

WIFI всепогодная точка доступа своими руками

Инструкция по изготовлению антенны «двойной» Bi-Quad (двойная восьмерка) W-LAN — антенны на 2,4 Ghz для wi-fi.

«Двойная восьмёрка» — это продолжение Bi-Quad, усиление которой на 2 dB выше, т.е. составляет примерно 12 dB

При постройке обратите внимание на то, что медные провода в местах пересечения не соприкасаются.
После постройки «двойную восьмёрку» желательно покрыть лаком, чтобы избежать окисления/коррозии

О том, как важно выдержать расстояние в 15 мм между отражателем и медным проводом, свидетельствуют две приведённые ниже фотографии
:

Для того, чтобы не возникали вопросы (в первом посте были) рассмотрим постройку антенны с круговой диаграммой, в данном случае что-то около 270°.

Сначала из медной пластины (или другой жести/материала) нужно согнуть трубу диаметром 70 мм и высотой прим. 100 мм. Затем согнуть из медного провода прямой 6-ти элементный Quad и с помощью, например, бутылки придать ему соответствующую, изогнутую форму

Повторюсь для читающих не очень внимательно: расстояние от медного провода до рефлектора по кругу должно быть 15 мм! Важно, чтобы перекрещивающиеся провода не касались друг друга!

Конечно, это не единственно правильный вариант постройки такой антенны. Антенну с круговой диаграммой можно сделать и крупнее,

В этом случае потери сигнала в антенном кабеле будут сведены к минимуму.

В идеале это должно выглядеть немного по-другому, примерно так:

но это не так важно, главное — вы сможете по печати повторить размеры. Для изгибающих «двойную восьмёрку» — крайние квадраты не используются

У кого нет принтера, тот для изготовления рамки пользуется следующим рисунком: приведены размеры для провода диаметром 2,5 мм

«Тройная восьмёрка» — очередное продолжение «двойной восьмёрки», козффицент усиления «тройной восьмёрки» может составить 14 dB или немного больше. Так выглядит окрашенная «тройная восьмёрка», в общем, не плохо:

Для начинающих! Обратите внимание, что стойки, поддерживающте антенну на расстоянии 15 мм от отражателя, должны быть сделаны из диэлектрического материала!

Рассмотренные выше «двойную восьмёрку» и антенну с круговой диаграммой можно смонтировать вместе, в один корпус:

С другого.

Антенна закрыта. Для изготовления защитного корпуса использовался отрезок пластмассовой трубы диаметром 125 мм, которые используют в сантехнике, крышка сделана из 2-х сантиметровой пластмассы. Крепёжная верхняя гайка — из пластмассы. Покрасить можно в любой цвет.

Что такое WiFi антенна с высоким коэффициентом усиления? Как усилить сигнал WiFi
?
Такие приёмы, как выбор центральной позиции WiFi роутера
, установки ретранслятора, помогают, так или иначе, но одна идея остается особенно жизнестойкой — замена обычной антенны на антенну с высоким коэффициентом усиления.

Нет необходимости навязывать эту идею как нечто новое, да и придумывать колесо, давайте в месте попробуем разобраться как работает WiFi антенна
своими руками
из банки. А что это такое WiFi антенна с высоким коэффициентом усиления? Когда мы говорим о радио антеннах и употребляем слово «усиление» то подразумеваем направленное усиление антенны. Направленное усиление антенны, это способность антенны передавать усиленный сигнал WiFi (приём/передача) в заданном направлении.

Суть дела в том, что направленные WiFi антенны, как правило, имеют большую дальность действия и лучший прием, так как они излучают большую часть энергии в одном направлении — стремятся передать и принять сигнал в одном направлении и поэтому для безупречной работы, а также и при установке, все направленные антенны нужно обязательно хорошо выравнивать.

На рисунке выше показан процент излучения обычной антенны по сравнению с направленной антенной (предположим, что антенны расположены в центре диаграммы). Обычная WiFi антенна излучает радиоволны поровну во всех направлениях, тогда как WiFi антенна направленного действия работает в заданном направлении, предусмотренным дизайном самой антенны. Но практически, никакая WiFi антенна не сможет излучать идеально в одном направлении, равно как и вo всех направлениях.

Изготовление излучателя основного элемента wifi-антенны

По своей сути излучатель является внешним адаптером приемника или передатчика, находящегося внутри того или иного гаджета. Такой излучатель является сердцем всей системы передачи данных и от того как он качественно и точно собран, будет зависеть и качество соединения гаджета с интернетом. Существуют два стандарта передачи информации по вай-фай соединению. Это частоты 2,4 и 5 ГГц. Соответственно подбирая излучатели под эти частоты необходимо точно изготовить все геометрические размеры. Стоит помнить, что излучатели на частоте 2,4 ГГц способны передавать информацию на более далекие расстояния, так как скорость их затухания меньше. А вот более высокочастотные излучатели 5 ГГц диапазона, хотя имеют и меньшую дальность действия способны передавать больший объем информации. Поэтому выбирая частоту передачи необходимо оценить особенности собственного канала передачи данных. Теперь давайте рассмотрим наиболее распространенные формы излучателей применяемые в самодельных антеннах.

Двойной биквадрат наиболее распространенная форма излучателя

Устройство построенное по такой схеме может обеспечить сверхдальняя прием вай-фай сигнала на расстоянии прямой видимости . Коэффициент усиления такой антенны может превышать 12 Дб. Как изготовить такой излучатель? Чаще всего его изготавливают из медной одножильной проволоки. Если рассчитывать излучать на частоту 2,4 ГГц, то толщина такой жилы должна составлять 1,8 мм в диаметре. А это как раз толщина провода сечением 2,5 квадрата. Предварительно очистив провод от изоляции необходимо его качественно выровнять. Затем начинаем выгибать из нее восьмерку, которая состоит из двух прямоугольных квадратов. Причем внутреннее расстояние между гранями этих квадратов должно составлять 29мм а внешнее 30,5. Очень удобно изгибы делать с помощью утконосов. Далее две ближайшие точки на разных сторонах этой восьмерки залуживаем оловом, так как это места пайки будущего кабеля соединения антенны.

Алюминиевые банки самый дешевый излучатель для вай-фай антенны

Конечно, антенна построенная по такому принципу не является самой дальнобойной, но тем не менее от 4 до 6 Дб усиления она обеспечит. Изготовить ее достаточно просто. Необходимо подобрать качественный материал, желательно алюминий, так как жестяная банка со временем проржавеет и ее качества, как антенны, ухудшаться. Но перед тем как начать изготовление необходимо вычислить два размера. Это размер, где будет прорезаться банка и в нее вставляться излучатель, он составляет четверть длины волны от дна банки. И длину самой банки она должна составлять три четверти или пять четвертых длины волны. В этом случае сигнал на краю банки будет максимальным. Если в разрез банки вставить 3g модем, то это будет самый простой передатчик направленного действия. При этом даже нет необходимости заботится о подключении такой антенны к гаджету, так как модем уже имеет usb разъем

Единственное о чем важно побеспокоиться так это о том как качественно сделать разрез в банке, чтобы не повредить сам модем

Мощная антенна из листовой жести

Иногда такую антенну еще называют FA-20. Она достаточно громоздкая, но может обеспечить уверенный прием сигнала на расстоянии до нескольких километров. Эту самодельную антенну дальнего действия лучше всего изготовить из тонкого медного листа. Но так как это удовольствие достаточно дорогое вполне подойдет и листовая жесть. Необходимо вырезать квадраты размером по 54 мм, их в нашем случае понадобиться восемь штук. С помощью полосы шириной в 6 мм из этой же жести соединяем эти квадраты в единую схему. Спаивать лучше всего паяльником мощностью 100вт. Рефлектор изготавливаем из этой же жести в виде короба размером 450*180*20. Излучатель крепим к коробу на стойках с зазором 20мм. Остается только кабелем подключить готовую антенну к роутеру. Давайте рассмотрим как это сделать.
