Intel B560

В иерархии это более продвинутая модель, с которой, собственно, и есть смысл начинать подбор комплектующих для будущего апгрейда. При условии, конечно, что вы привыкли считаться с семейным бюджетом и готовы сесть за стол переговоров с персональным земноводным.

Честно говоря, у меня эта модификация оставляет смешанные чувства. С одной стороны, полноценная поддержка PCI 4.0, причем как для видеокарты, так и для накопителя. Предшественник этим похвастаться не мог. Как и поддержкой беспроводного адаптера.

Это все несомненно плюсы. Теперь о минусах. Помнится, у B360 число доступных линий PCIe 3.0 было равно 12, у B460 их стало 16, а B560 может похвастаться… опять 12-ю линиями. Рискну предположить, что это сделано отчасти из-за шины DMI.

Хотя и заявлялось, что одним из заметных отличий 500-й серии чипсетов от предшественников стала вдвое расширенная шина связи с процессором, это справедливо не для всех моделей. У H510 и B560 ничего не изменилось, это все те же 4 линии DMI 3.0, а сокращение интерфейсных линий сделано для компенсации ограничений пропускной способности этого канала связи, дабы не было соблазна установить через переходную плату 2-3 скоростных SSD M.2 PCIe x4, забив тем самым всю шину DMI.

В общем, все хорошо быть не может, что-то должно быть не очень позитивно. Впрочем, эта модификация чипсета не предназначена для высокопроизводительных систем и для подавляющего большинства пользователей проблемы в недостаточной производительности DMI не будет совсем. Для 2.5-дюймовых накопителей ее хватит «за глаза», а для скорости есть M.2 от процессора.

Чтобы не заканчивать на минорной ноте, скажу, что есть один бонус, который делает B560 интересным вариантом – поддержка возможности гнать память. Да, с процессором сделать ничего нельзя, но вот поиграться с оперативкой – пожалуйста. Этого тоже не было в предыдущем поколении чипсетов.

Примечания[]

1. Системные платы Intel для настольных ПК, Системные платы Intel
2. ftp://download.intel.com/museum/research/arc_collect/timeline/TimelineDateSort7_05.pdf
3. ↑ Шаблон:Cite web
4. Intel G35 Express Chipset
5. Intel G35 Express Chipset Overview
6. Intel said to have cut G35 chipset features — The Tech Report
7. Pancescu, Alexandru. Intel’s X38 Express Chipset Is Ready, Softpedia News, August 16, 2007.
8. http://www.intel.com/products/chipsets/x38/index.htm Intel X38 Express Chipset Overview
9. http://www.intel.com/products/desktop/chipsets/g45/g45-overview.htm Intel G45 Express Chipset
10. http://www.intel.com/Products/Desktop/Chipsets/Q43/Q43-overview.htm Intel Q43 Express Chipset
11. ↑ http://www.intel.com/products/desktop/chipsets/q45/q45-overview.htm Intel Q45 Express Chipset
12. Тестирование встроенного в чипсет Intel Z77 контроллера USB 3.0
13. Intel X79 Express Chipset Product Brief
14. FCH для APU, или Чипсеты А55 и А75 для процессоров AMD A-серии // ixbt.com
15. ark.intel.com
16. Шаблон:Cite web
17. Шаблон:Cite web
18. Шаблон:Cite web
19. Шаблон:Cite web
20. Шаблон:Cite web
21. Шаблон:Cite web
22. Шаблон:Cite web
23. Шаблон:Cite web
24. Шаблон:Cite web
25. Шаблон:Cite web
26. Шаблон:Cite web
27. Шаблон:Cite web
28. Шаблон:Cite web
29. Шаблон:Cite web
30. Шаблон:Cite web
31. Шаблон:Cite web
32. Шаблон:Cite web
33. Шаблон:Cite web
34. Шаблон:Cite web
35. Шаблон:Cite web
36. Шаблон:Cite web
37. Шаблон:Cite web
38. Шаблон:Cite web
39. Шаблон:Cite web
40. Шаблон:Cite web
41. Шаблон:Cite web
42. Шаблон:Cite web
43. Шаблон:Cite web
44. Шаблон:Cite web
45. Шаблон:Cite web
46. Шаблон:Cite web
47. Шаблон:Cite web
48. Шаблон:Cite web
49. Шаблон:Cite web
50. Шаблон:Cite web
51. Шаблон:Cite web
52. Шаблон:Cite web
53. Шаблон:Cite web
54. Шаблон:Cite web
55. Шаблон:Cite web
56. Шаблон:Cite web
57. Шаблон:Cite web
58. Шаблон:Cite web
59. Шаблон:Cite web
60. Шаблон:Cite web
61. Шаблон:Cite web
62. Шаблон:Cite web
63. Шаблон:Cite web
64. Шаблон:Cite web
65. Шаблон:Cite web
66. Шаблон:Cite web
67. Шаблон:Cite web
68. Шаблон:Cite web
69. Шаблон:Cite web
70. Шаблон:Cite web
71. Шаблон:Cite web
72. Шаблон:Cite web
73. Шаблон:Cite web
74. Шаблон:Cite web
75. Шаблон:Cite web
76. Шаблон:Cite web
77. Шаблон:Cite web
78. Intel Server and Workstation ChipsetШаблон:Ref-en

В чем разница?

Перед тем, как выбрать себе системную плату на одном из чипсетов Intel H55/H57 Express, было бы неплохо понять, чем же они отличаются. Набор микросхем Intel H57 Express является старшим из двух новых чипсетов и предназначен для работы со всей линейкой процессоров Intel Core, начиная от i3 и заканчивая i7. Так как контроллеры памяти и шины PCI Express расположены непосредственно в центральном процессоре (также, как и графическое ядро), то чипсет отвечает за работу интерфейсов DVI, DisplayPort (поддерживает технологию HDCP) и HDMI, а также шести портов SATA, контроллера RAID, четырнадцати разъемов USB, сетевого и звукового контроллеров, а также дополнительных линий шины PCI Express в количестве восьми штук. Младшая модель – Intel H55 Express – отличается от H57 отсутствием RAID-контроллера и тем, что в нем стало меньше портов шины PCI Express x1 (на две штуки). Видимо, платы на этом чипсете будут устанавливаться в недорогих офисных и домашних ПК начального уровня, так как более продвинутые пользователи давно оценили все преимущества RAID-массивов, и несколько жестких дисков в компьютере сегодня уже далеко не редкость.

Новые чипсеты подойдут тем, кто не собирается устанавливать в свой компьютер несколько графических плат или вообще рассчитывает на видеоядро процессора Intel

Если же ты хочешь более мощную систему, то рекомендуем тебе обратить внимание на устройства, базирующиеся на Intel P55 Express

Разгон и тестирование

Разгонный потенциал ASUS H97-Pro Gamer мы проверили на примере процессора Intel Pentium 3258. Несмотря на тот факт, что компания-производитель не сильно афиширует оверклокерские возможности платы (официально чипсет H97 разгон вообще не поддерживает) — они присутствуют, причем в полной мере.

Воспользовавшись утилитой ASUS AI Suite 3, нам удалось разогнать процессор до частоты в 4,4 ГГц, при этом напряжение питания автоматически повысилось c 1,072 до 1,3 В. Прирост тактовой частоты составил 1,2 ГГц (40% по сравнению с номинальной). В ручном режиме процессор поддался лучше, и мы успешно взяли планку в 4,7 ГГц при напряжении в почти 1,5 В.

Процессорные бенчмарки

Бенчмарк	Частота 3,2 ГГц	Разгон 4,7 ГГц	Прирост
WinRAR 5.20, однопоточность, кб/с	1372	1443	5%
WinRAR 5.20, многопоточность, кб/с	2259	2634	16%
Cinebench R15.0, CPU, баллы	237	340	43%
x264 HD Benchmark 5.0.1, 1 pass, кадр/с	34	47	50%
x264 HD Benchmark 5.0.1, 2 pass, кадр/с	6	9	50%

Разгон с 3,2 ГГц до 4,7 ГГц (на 47%) существенно повысил результаты в процессорных бенчмарках: так, минимальный прирост составил 5% (однопопоточность WinRAR), а максимальный – целых 50% (Cinebench и x264 HD).

Процессор с дискретной видеокартой

Игра или бенчмарк / настройки графики	Частота кадров
Unigine Valley, Extreme HD	25
Tomb Raider, «Превосходные»	50
Middle-earth: Shadow of Mordor, «Высокие»	35
Total War: Rome II, «Ультра»	29
Sniper Elite 3, «Ультра»	45

Увы, разогнать оперативную память нам не удалось — данная функция попросту не поддерживается материнкой. Максимальная рабочая частота памяти, поддерживаемая платой, составляет 1600 МГц.

Зачем материнской плате нужен чипсет

Современный компьютер – сложное устройство, состоящее из множества компонент и периферийных устройств. Если первые настольные ПК имели практически неизменяемую архитектуру, то сегодня такой подход неприемлем. А значит, обеспечить совместимость различных комплектующих (ЦП, видеокарта, жёсткий диск, оперативка) становится самостоятельной и не менее сложной задачей, которая возлагается на специальный набор микросхем (именно так и переводится слово чипсет).

Классическая архитектура МП предполагает наличие двух таких микросхем, северного и южного моста. Свои названия они получили из-за особенностей расположения на материнской плате, вверху и внизу. Со словом «мост» тоже всё понятно – чипсеты связывают между собой процессор, графический адаптер, дисковую подсистему и так далее.

В частности, северный мост отвечает за:

• взаимодействие CPU и GPU;
• обмен данными между процессором и оперативной памятью.

В функции южного моста входят:

• обмен данными между ЦП и накопителями;
• координация функционирования звуковой платы;
• управление работой оптических приводов;
• обмен данными с периферийными устройствами, реализованный через контроллеры PCI, USB, EIDE/SATA.

ВНИМАНИЕ. Связь между мостами и другими компонентами осуществляется посредством системных шин, имеющих разную пропускную способность

Этот аспект важен для сбалансированной работы компьютера как единого вычислительного устройства.

Последние поколения МП от Intel в этом плане несколько отличаются от классической архитектуры: функции северного моста здесь делегированы непосредственно центральному процессору, что позволило увеличить скорость обработки данных, тем самым повысив быстродействие ПК.

Другие преимущества интегрированного моста:

• снижение себестоимости материнской платы;
• уменьшение дефицита свободного пространства на МП;
• уменьшение степени нагрева чипсета, часть которого охлаждается вместе с CPU, что сказалось на долговечности и надёжности материнки (на материнских платах AMD северный мост часто снабжается отдельным чипом охлаждения из-за сильного нагрева);
• встраивание северного моста в процессор позволило снизить общее потребление электроэнергии.

В настоящее время топовые производители чипсетов – те же компании, которые специализируются на разработке центральных процессоров, то есть извечные конкуренты Intel и AMD. Ранее чипсеты проектировали и в Nvidia, но на сегодня они сосредоточили основные усилия на производстве графических адаптеров. Доля других разработчиков чипсетов остаётся незначительной.

Рассмотрим на примере

Теперь давайте взглянем на чипсет. Взгляните на картинку ниже – у данной материнской платы можно увидеть два моста: южный и северный. Первый находится чуть ближе к процессору, а второй чуть ниже.

Теперь давайте посмотрим – за что же отвечает северный и южный чипсеты.

• Северный – отвечает за работу: процессора, оперативной памяти и видеокарты.
• Южный – отвечает за все остальные устройства и контроллеры, к которым относят: USB, SATA, звук и т.д.

Ориентироваться на архитектуру нижней картинки не стоит, так как она уже немного устарела, но все же она наглядно показывает работу чипсетов.

Современные и старые чипсеты напрямую влияют на производительность материнской платы и ПК в целом. Также производительность зависит от пропускной способности шины, на которой они установлены – в мануалах часто обозначают данный показатель как FSB или Front Side Bus. Среди обычных пользователей могут встретиться также и другие названия: частота шины, скорость шины и т.д.

В целом производительность шины зависит от двух понятий:

• Частоты – измеряется в мегагерцах (GHz) или гигагерцах (MHz). Показывает – сколько раз в секунду происходит обмен информации.
• Ширина – это количество байт, которые можно передать за один раз или один герц.

В итоге у нас выходит два показателя: частота и ширина. Расскажу на примере – представьте, что у нас в порту есть грузчики, которые должны непрерывно таскать коробки из одного места в другой. Вот количество грузчиков – это частота. А количество коробок, которое они могут унести за раз – это ширина.

Но чтобы не оперировать сразу двумя величинами придумали третью, которая получается при умножении частоты на ширину. Получается как раз та самая пропускная способность шины, и измеряется она в гигабайтах в секунду (ГБ/c или GB/s). Как видите из нижней картинки, пропускная способность у разных шин с разными устройствами может быть разной.

Северный же мост также связан с оперативной памятью, так как без неё нормальная работа в системе просто невозможна. Это происходит через специальную шину RAM Bus. Данная шина имеет 128 контактов, плюс одну интересную фишку – она работает в двухканальном режиме.

То есть если вы подключите одну плашку памяти в один канал, то она будет задействовать только половину этих контактов, и в результате будет работать в два раза медленнее. Именно поэтому чаще всего покупают две плашки и подключают их в два разных канала. На материнской плате они обычно обозначены разным цветов слотов для оперативной памяти.

Intel H67 Express

Набор системной логики H67 Express, выпущенный 9 января 2011 года, практически не отличается от P67 Express, за исключением возможности работы с интегрированным в процессоры видео (то есть наличия шины FDI) и отсутствия поддержки двух дискретных видеокарт. Несмотря на то что собственно контроллер PCI Express 2.0 встроен в процессоры, в Intel посчитали необходимым зачем-то ввести такое ограничение. Так или иначе, H67 Express предусматривает установку лишь одного дискретного графического ускорителя PCI Express 2.0 x16. Обеспечивается также работа с восемью полноскоростными портами PCI Express 2.0 x1.

Схема чипсета Intel H67 Express

Ещё одна малообъяснимая особенность этого набора логики — невозможность разгона процессора и оперативной памяти. Зато здесь можно повышать частоту встроенного в процессоры графического ядра. Проще говоря, такой чипсет вполне определённо ориентирован на тех, кто намерен пользоваться лишь встроенным видео.

Как вы заметили, функциональность P67 Express и H67 Express была объединена во флагманском Z68 Express, выпущенном спустя пять месяцев. Те, кто поторопился приобрести плату на одном из ранних чипсетов, вынуждены мириться со странными компромиссами, навязанными по каким-то неведомым причинам маркетологами Intel.

По всем остальным параметрам H67 Express повторяет P67 Express: системная шина DMI 2.0 c пропускной способностью 20 Гбит/с, контроллер Serial ATA на пару портов SATA III (6 Гбит/с) и четыре порта SATA II (3 Гбит/с), поддержка RAID-массивов уровней 0, 1, 0+1 (10) и 5 и технологии Matrix RAID, многоканальный (7.1) звуковой контроллер High Definition Audio, контроллер USB 2.0 на четырнадцать портов, гигабитный сетевой MAC-контроллер, а также интерфейсы для подключения низкоскоростной периферии.

Технические характеристики

Название модели	ASUS H97-Pro Gamer
Форм-фактор	ATX
Чипсет	Intel H97
Процессорный разъем	Intel LGA1150
Поддерживаемые процессоры	Core i7, Core i5, Core i3, Pentium, Celeron (Haswell, Haswell Refresh, Broadwell)
Слоты оперативной памяти	4 × DDR3 (до 32 ГБ)
Слоты PCI-E х16	1 × PCI Express 3.0 x16 1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
Поддержка AMD CrossFireX / NVIDIA SLI	Да / Нет
Слоты PCI-E х1	2 × 3.0
Слоты PCI	3
Видеоразъемы	1 × HDMI 1 × DVI-D 1 × VGA (D-Sub)
Порты USB на задней панели	4 × USB 3.0 2 × USB 2.0
Порты PS/2	1
Разъемы SATA	6 × SATA 6 Гбит/с 1 × SATA Express
Разъемы М.2	1 х 32 Гбит/с
Встроенный звук	Realtek ALC1150, Кодек SupremeFX, 8-канальный звук, S/PDIF Out
Встроенная сеть	Intel I218V (Gigabit Ethernet)

Какой чипсет выбрать для разгона?

Наиболее перспективная моделью, предлагающая большие возможности для разгона процессора, как уже упоминалось выше, Z97. Несколько более скромные возможности предлагает B85, хотя Intel будет в последующих сериях эту возможность улучшать.

Новые процессоры «Haswell Refresh» можно устанавливать в материнские платы с сокетом LGA1150, и со старыми материнскими платами Z87. Но Intel обновила чипсеты H и Z.

На первый взгляд, у Z97 нет улучшений по сравнению с предшественником «Lynx Point». Подобно Z87, новый чипсет Z97 поддерживает до шести портов SATA со скоростью 6 Гбит/с, он обеспечивает до шести портов USB 3.0 и 14 портов USB второго поколения. Все порты USB, как и у предшественника, работают через xHCI. Если производитель материнской платы пожелает добавить больше портов, то ему потребуются дополнительные контроллеры. Также есть поддержка порта Gigabit LAN и звукового процессора. Интерфейс SPI не изменился, он по-прежнему опирается на SFDP и Quad Read.

Диаграмма нового чипсета Z97.

В остальном чипсет поддерживает до восьми карт расширения PCI Express 2.0, на каждую карту обеспечивается пропускная способность 5 Гбит/с или x1. Цифровой видеовыход, как и в случае «Haswell», обеспечивается CPU. Новые процессоры «Haswell Refresh» поддерживают разные опции конфигурации. Для видеокарты PCI Express 3.0 вы получите полные 16 линий, два GPU через PCIe 3.0 можно подключать по восьми линиям, в случае трёх видеокарт придётся довольствоваться восемью линиями и двумя по четыре. Контроллер памяти работает с двухканальной памятью DDR3-1600.

В чипсете H97 Intel блокировала функции разгона, но поддерживается технология Dynamic Storage Accelerator и одна видеокарта PCI Express 3.0. Функции ввода/вывода не менялись.

Мы уже , вы можете ознакомиться с детальным обзором.

Новый стандарт M.2

Самой серьёзной инновацией чипсета Z97 стал новый стандарт M.2, ранее известный как NGFF (Next Generation Form Factor), призванный заменить предыдущую технологию SATA Express. Вы можете подключать к новому интерфейсу SSD в соответствующем формате. Благодаря прямому подключению двух линий PCIe, Intel обещает высокую пропускную способность. Так что об ограничениях SATA III по пропускной способности можно будет забыть. Скорость передачи составляет до 1000 Мбайт/с, что теоретически на 63 процента выше SATA III, где скорость передачи составляла до 600 Мбайт/с. Так что M.2 призван стать новым стандартом передачи данных.

Фирменные утилиты

Перечень драйверов и утилит для загрузки с официального сайта весьма обширен. Основой является набор Ai Suite3, который включает в себя:

• Dual Intelligent Processor 5 – обширный набор настроек по разгону процессора, регулировки вентилдяторов и т.д.;
• EZ Update – обновление БИОС через интернет;
• Push Notice – всплывающие или звуковые оповещения по определенному событию, например при превышении допустимой температуры или падении напряжения;
• System Information – общая информация о состоянии системы;
• USB 3.0 Boost – ускорение передачи информации через порт USB 3.0.

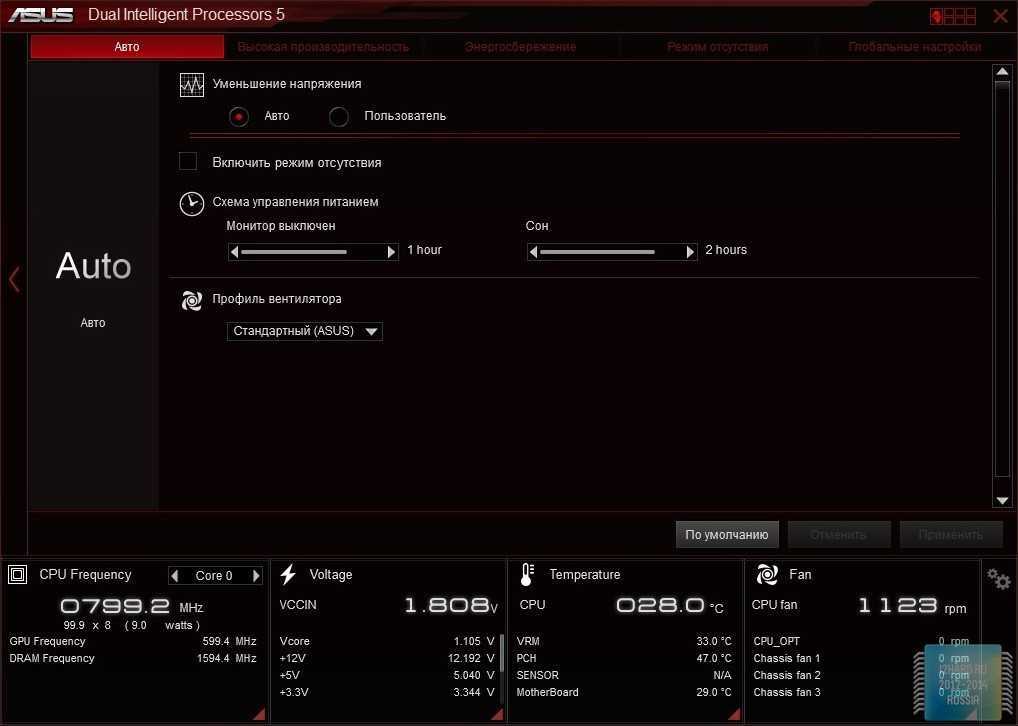

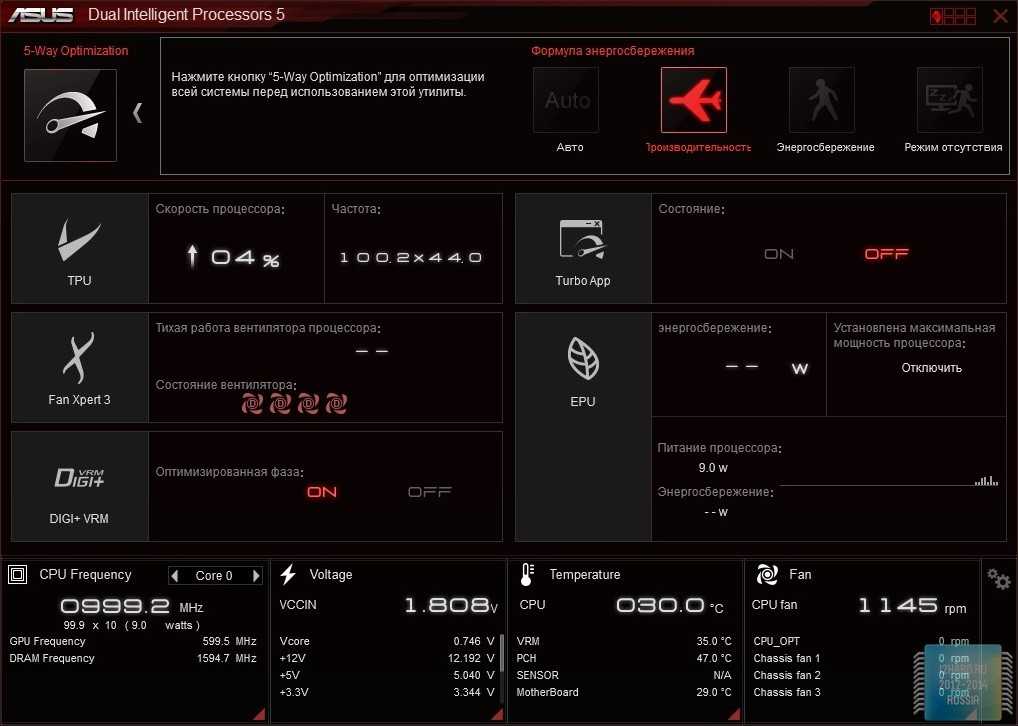

Основной утилитой программного пакета ASUS AI Suite 3 является Dual Intelligent Processor 5. Цифра пять в названии символизирует число основных разделов, далее рассмотрим некоторые из них.

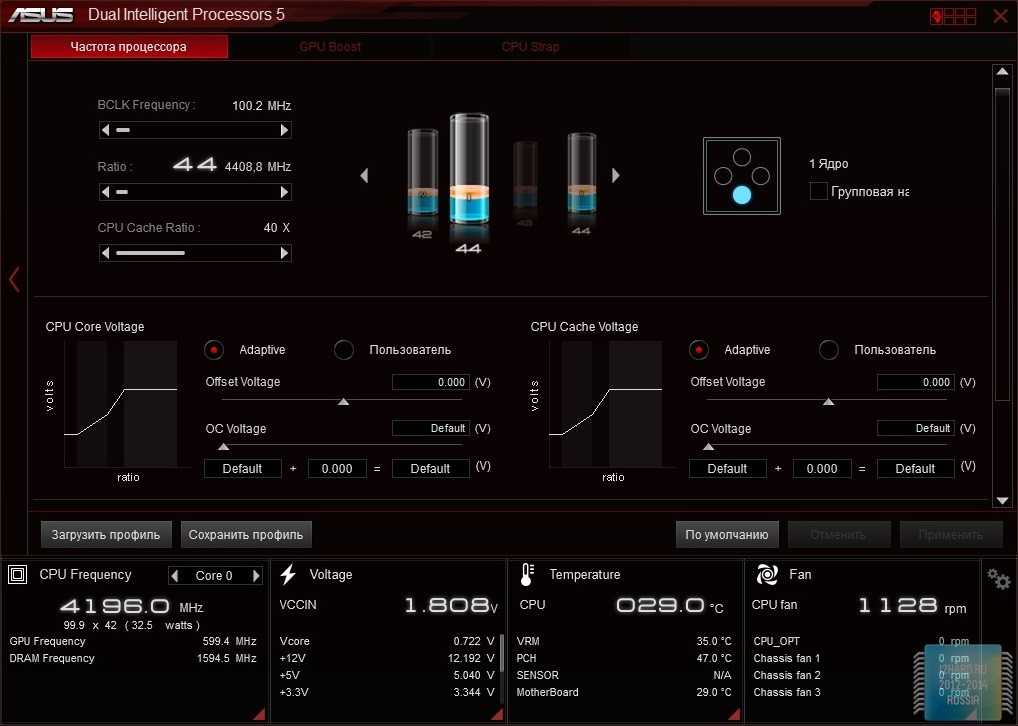

Раздел TPU – открывает доступ к изменению множителя и напряжения питания процессора.

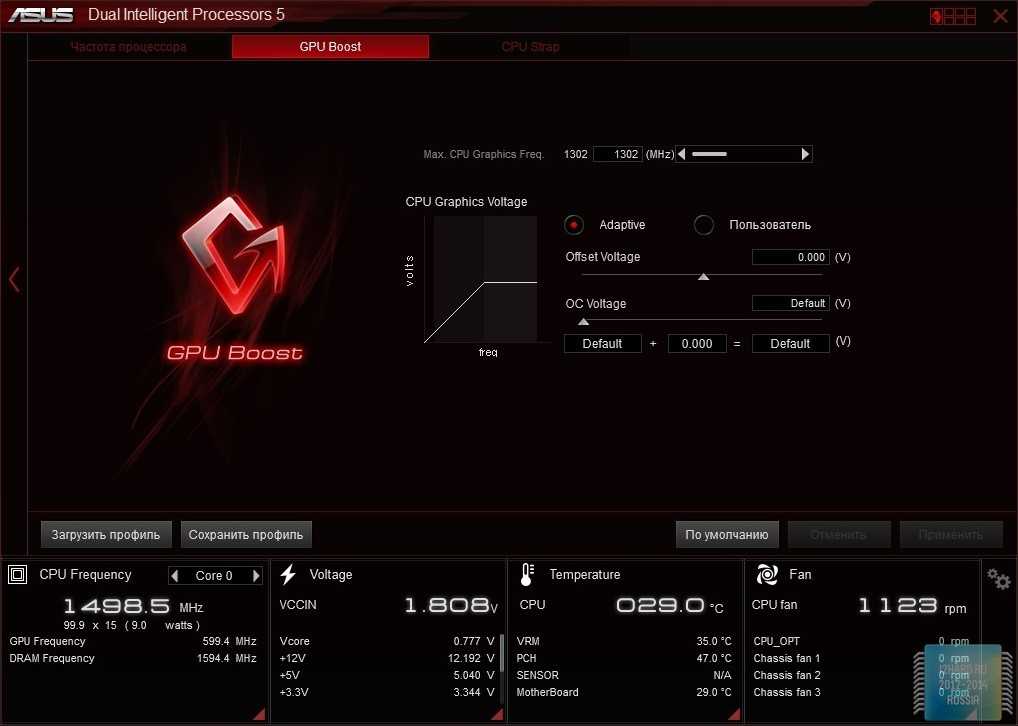

Если вы используете встроенную графику, то в разделе GPU Boost можно повысить рабочую частоту и питающее напряжение. Вкладка CPU Strap предоставляет доступ к изменению опорной частоты BLCK.

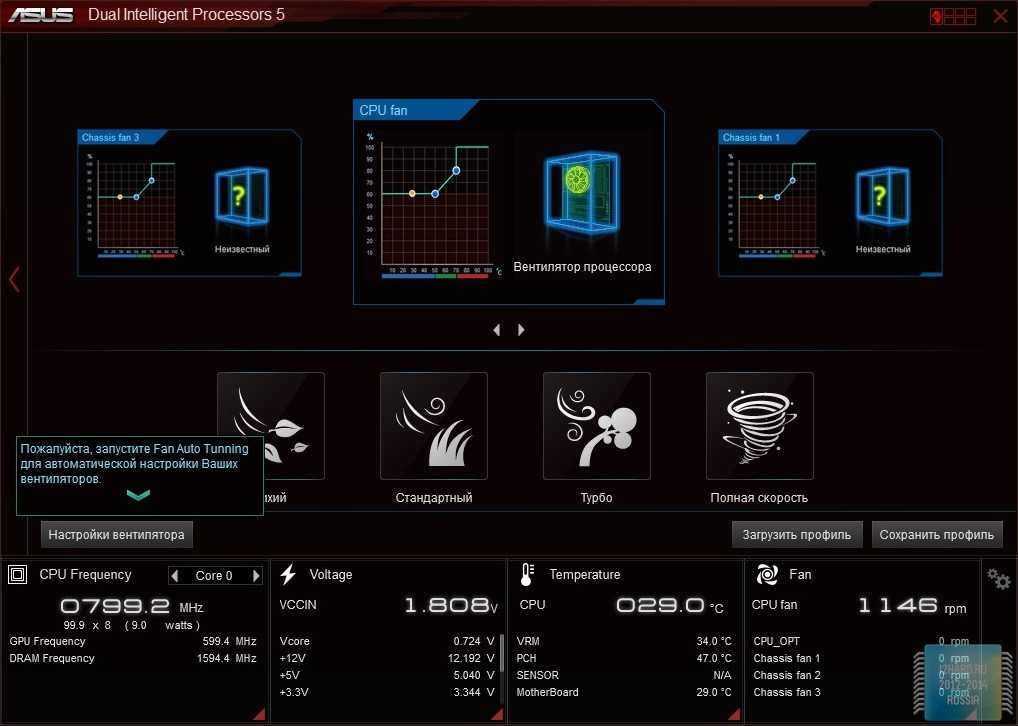

Fan Expert 3 – регулировка работы подключенных вентиляторов, можно настроить вручную или выбрать из готовых вариантов (тихий/стандартный/турбо/полная скорость).

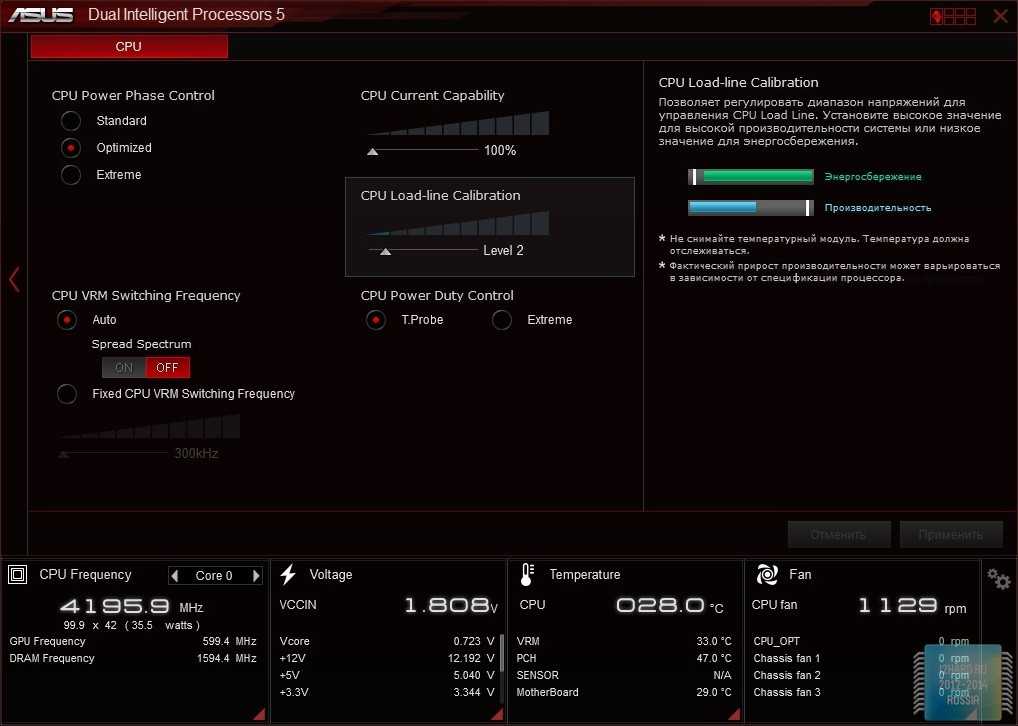

Digi+ VRM – настройки для повышения стабильности при разгоне процессора, а также предусмотрена отдельная вкладка для настройки напряжения и частот оперативной памяти.

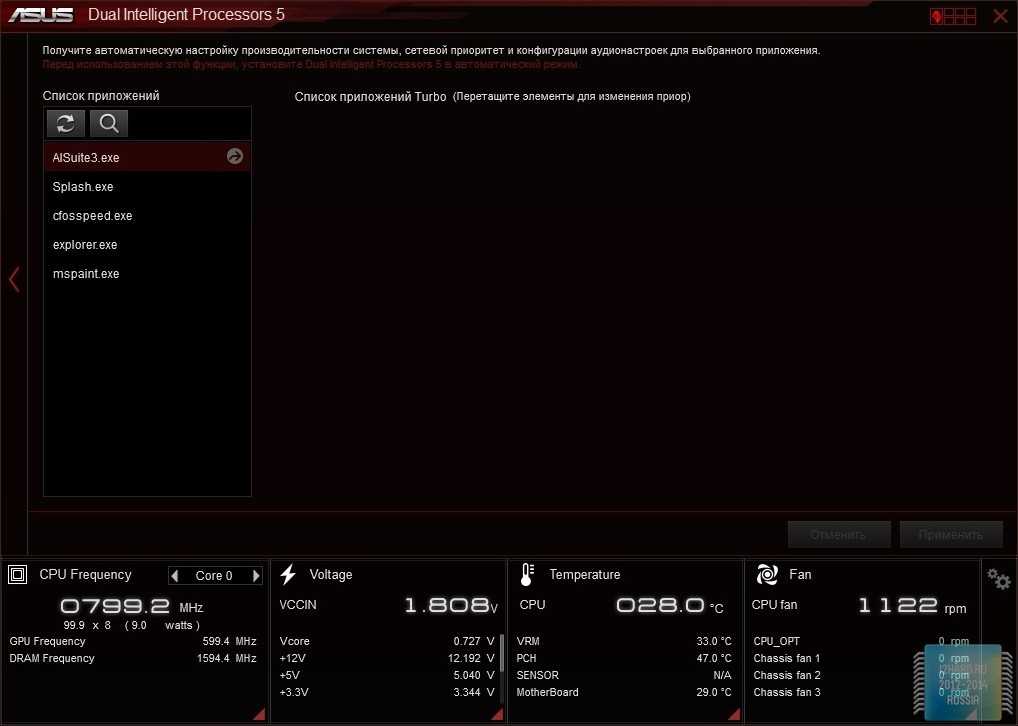

Turbo App – автоматическая настройка производительности системы для заданного приложения.

Раздел EPU – предоставляет настройки способствующие повышению эффективности энергосбережения системы.

Теперь перейдем к другим независимым утилитам. Game First II – сетевой монитор с готовыми сценариями по приоритету входящего/исходящего сетевого трафика.

Отдельно стоит отметить хорошее качество звука выдаваемое через встроенный аудиокодек.

Sonic Radar II – вспомогательное приложение, позволяющее более тонко настроить эквалайзер для требуемого игрового сценария. Улучшение достигается за счет выделения определенного частотного диапазона. К примеру, из готовых профилей можно выбрать High Range, это позволит более отчетливо слышать стрельбу/шаги/бег.

В чем различия чипсетов Intel 1151v2. Обзор чипсетов Intel Z370, H370, B360 и H310

Сегодня мы попробуем разобраться в чем различия чипсетов Intel 1151v2, и каковы отличия материнских плат на чипах Intel Z370, H370, B360 и H310. Напомню, в одной из прошлых статей мы уже останавливались на особенностях платформы LGA1151.

Восьмое поколение процессоров Intel (кодовое название Coffee Lake) в октябре 2021 года пришло на смену предшественнику — Intel Kaby Lake. По сути Coffee Lake является более усовершенствованным Kaby Lake, без изменения техпроцесса (14 нм). Однако, данное событие в мире компьютерного сообщества получилось весьма знаковым. Впервые за долгие годы Intel решилась на шаг в сторону наращивания числа вычислительных ядер. Неизвестно насколько долго нам пришлось бы ждать этого события если бы не активность другого микропроцессорного гиганта AMD. Который, весьма своевременно выпустил неплохие многоядерные процессоры семейства Ryzen. Конкуренция – двигатель прогресса.

Из-за повышенных требований новых процессоров к системе питания гнезда LGA 1151 они (процессоры) оказались несовместимы с материнскими платами из 200-ой серией чипов. Во всяком случае таково официальное заявление Intel. Однако энтузиасты из Китая путем модификации микрокода BIOS опровергли данное заявление. Им удалось запустить процессоры 7-го поколения на плате с чипсетом Z370 и наоборот. Чего не сделаешь ради прибыли?

Для простых пользователей это обозначало лишь одно – покупка новой материнской платы. Процессоры семейства Coffee Lake, как и прежняя линейка, имеют разъем LGA1151, но совместимы только с платами на основе чипов Intel 300-й серии — Z370, H370, B360 и H310.

Покупая новый процессор из семейства Coffee Lake, пользователь должен выбирать мат плату с сокетом LGA1151v2 и чипсетом 300 серии.

В чем различия чипсетов Intel 1151v2

Теперь давайте попробуем разберемся в чем разница между чипсетами Intel — Z370, H370, B360 и H310. Новые чипсеты Z390 и Q360 будут объявлены, предположительно, в начале осени.

Решения на основе чипов Z390, Z370 и Q370 — топовый сегмент. Все остальные получаются за счет «урезания» функционала топовых моделей.

Z370 Aorus Gaming

Если совсем коротко, то Z390, Z370 – если нужно все лучшее и возможность разгона процессора и оперативной памяти. Процессор Intel тоже должен поддерживать разгон, иметь разблокированный множитель. Такие процессоры маркируются индексом «К». Пример — 8700K.

Asus TUF H370

Решения на основе H370, B360 — более массовый («народный») сегмент, но уже не поддерживающий разгон, ни процессора, ни оперативной памяти. По сути отличие между ними лишь в том, что платы с набором H370 позволяют организовать дисковый (RAID) массив – связка из нескольких жестких дисков для их общего ускорения работы.

ASRock H310M-HDV

Платы с чипсетом H310 — это самый бюджетный сегмент. О разгоне речи не идет. Оптимальное решение для процессоров младшей линейки семейства Coffee Lake.

Если для вас это все слишком сложно, то вышеизложенное будет проще понять если ориентироваться на данную таблицу.

Итак, мы разобрали в чем различия чипсетов Intel 1151v2. Теперь возникает вопрос — какую материнскую плату выбрать?

Выбор материнской платы на чипсете Intel 300-й серии

Здесь все достаточно просто. При выборе материнской платы на чипсетах Intel Z370, H370, B360 и H310 нужно отталкиваться от того, что в действительности нужно пользователю и каким бюджетом он при этом располагает.

Планируете разгон процессора и оперативной памяти, ваш выбор — Intel Z370;

Универсальный ПК — Intel B360 или H370 (если нужен RAID-массив);

Бюджетная система — Intel H310.

Выбирайте мат. плату исходя из более важных для вас характеристик. Например, числу слотов под модули памяти (лучше если их будет 4), или форм-фактору. Нужна компактная система — смотрите в сторону мат плат формата Micro-ATX и Mini-ITX. Количеству слотов PCI и PCI-E, USB, FireWire, SATA. Есть ли новый тип слота M.2 для установки более скоростных SSD.

Нет никакого понятия «игровая» материнская плата — это маркетинг чистой воды. Даже на бюджетной плате с чипсетом Intel H310 можно получить вполне приемлемые FPS. Следует понимать, что более дешевые платы на чипсете Intel H310 не имеют радиаторов для цепи VRM, а значит разумный максимум для таких плат — Intel Core i5 8400.

Надеюсь, данная статья помогла вам разобраться в особенностях 300-й серии чипсетов Intel. Как видите, различия чипсетов Intel 1151v2 не такие уж и существенные, но в любом случае сделать свой выбор теперь станет проще.

Если вы собираете компьютер и ищите лучшие цены на комплектующие, то вариант номер один — Computeruniverse.ru (статья Как покупать в Computeruniverse). Проверенный времен немецкий магазин. Купон на 5% евро скидки — FWXENXI. Удачной сборки!

Характеристики серии «Зет»

Получается двойственная ситуация: у Intel шире линейка чипсетов, есть выбор в различных комбинациях. Но разгонять можно только серию «Z». В то время как AMD при меньшем ассортименте предлагает оверклокинг прямо из коробки.

Да и по факту компания Intel выпустила только 2 таких чипсета, Z370 и Z390. Далее рассмотрим их краткие характеристики:

1. Относится к предыдущему поколению чипсетов Intel. Входит в 300 серию, выпуск начат в 2017 году. Заявленная пропускная способность системной шины – до 8 Гбит/с. На борту поддержка 2 модулей памяти на канал, работает с ревизией PCIe 3.0 (устаревшую PCI производитель исключил). Поддерживает USB 3 (совместимость с 2.0), обработку сигнала с SATA накопителей до 6 Гбит/с.
2. Позиционируется как флагманский. По сути, мало чем отличается от чипсета Z370. Та же системная шина (по другим источникам, обещан прирост до 10 Гбит/с). До 3 одновременных дисплеев для отображения информации, количество каналов PCI Express – до 24. Добавлена спецификация USB 3.1, что дает увеличение прокачки до 10 Гбит/с.

Выходит, восторги фанатов «Интел» по поводу выхода законно разгоняемых чипсетов, материнских плат слегка преждевременны. К тому же не забываем о главной особенности всей продукции под маркой Intel – высокой цене.

Asus ROG STRIX B250I Gaming

 ТОП-7 Лучших звуковых карт для игр, музыки и фильмов | Актуальный рейтинг 2018 года

Asus ROG STRIX B250I Gaming

Материнка ASUS ROG STRIX B250I GAMING предназначена для работы совместно с процессорами восьмого поколения. Для установки процессора на ней присутствует слот LGA 1151 и чипсет Intel B250.

Слоты памяти

На материнке присутствуют 2 двуканальные слота памяти DIMM в которые устанавливаются планки ОЗУ стандарта DDR4. В слот можно установить память, функционирующую на частоте до 2400 МГц совместно с процессорами Kaby Lake и на частоте 2133 Мгц с процессорами Skylake. Каждый слот поддерживает до 16 Гб ОЗУ.

Разъемы PCI

На материнке присутствует только один разъем PCI — E3.0 x16.

Подключение жестких дисков

К материнке можно подключить до 4 винчестеров, которые подключаются к портам SATA III. Также имеется два порта М.2 которые поддерживают SSD устройства формата M.2 2242, M.2 2260 и M.2 2280.

Интерфейсы для подключения внешних устройств

Для подключения периферийных устройств предназначены два порта USB2.0 и четыре порта USB3.1 Gen 1.

Особенности

На материнке имеется качественная аудиосистема ROG SupremeFX. Аудиоподсистема содержит усилитель для воспроизведения звука через наушники.

Коммуникационные возможности обеспечивает контроллеры Gigabit Ethernet от Intel и Wi-Fi 802.11ac с антенной 2 х 2. Эта технология позволяет достичь обиена информацией на скорости до 867 Мбит/сек. Wi-Fi контроллер поддерживает новую технологию MU-MIMO, что делает возможным подключение к нему одновременно нескольких клиентов на максимальной скорости.

На рассматриваемом устройстве присутствует небольшой двухъярусный радиатор, который одновременно охлаждает и чипсет и SSD накопитель, установленный в слоте M.2.

Кроме этого на материнке присутствует светодиодная система ASUS Aura Sync, которая позволяет одновременно подключать несколько устройств Aura. Управление подсветкой осуществляется специальной утилитой, которая поставляется на диске, входящем в комплект поставки.

Отличное качество звучания обеспечивает аудиосистема SupremeFX на аудиокодеке Realtek S1220A. Она обеспечивает прекрасное качество записываемого звука с соотношением сигнал шум 113 дБ. Воспроизведение звука осуществляется с соотношением сигнал шум 120 дБ. Кроме этого в состав аудиосистемы входят усилители Texas Instruments RC4580 и OPA1688, которые имеют низкий уровень искажений.

В комплекте поставки данной материнки имеются две утилиты. Sonic Studio III предназначена для тонкой настройки звуковой подсистемы. А также Sonic Radar III которая позволяет геймерам визуализировать источник звука, даже если он находится за пределами видимости. В данном случае стрелкой указывается направление на источник звука.

Итог

На базе этой материнки можно создать компактный и достаточно мощный игровой компьютер.

Распаковка Asus Strix B250I Gaming

ТОП-8 Материнских плат для серии процессоров Intel Core i3/i5/i7 на 1151 сокете: выбираем оптимальный вариант в 2018 году

Какой бюджет нужен для материнской платы Z690

Чипсет Z690 считается премиальной линейкой, флагманским вариантом с лучшими функциями, которые можно купить сегодня. По этой причине использовать его имеет смысл только в сборках ПК с Intel Core i9-12900K/KF, Core i7-12700K/KF и, в случае необходимости, с i5-12600K/KF.

Всё это означает, что стоимость обновления вашего ПК будет значительной, поэтому, если у вас есть какие-либо бюджетные ограничения, вы можете подождать и посмотреть, что принесут более доступные чипсеты H670 и B660.

Повышение стоимости Z690 связано с их впечатляющими встроенными функциями. Очевидно, что они поддерживают новые процессоры Alder Lake с сокетом LGA 1700, обеспечивают работу следующего поколения высокоскоростных вычислений благодаря поддержке PCIe 5.0 и DDR5.

Z690 против Z590

Более старый Z590 поддерживает PCIe 4.0, а новый Z690 предлагает 5-е поколение, удваивая пропускную способность. Это означает, что в то время как PCIe x16 4.0 может достигать 16 ГТ/с, 5.0 может достигать 32 ГТ/с.

Чипсет Z690 поддерживает 12 линий PCIe 4.0 и 16 линий 3.0, улучшая совместимость и повышая скорость передачи данных для устройств, использующих линии gen 4.0.

Одним из основных сравнений между Z690 и Z590 является следующее поколение оперативной памяти. Поддержка DDR5 уже здесь, а вместе с ней и невероятные скорости, о которых Z590 и DDR4 могли только мечтать.

Эта линейка плат нацелена на то, чтобы максимально использовать производительность вашего нового ЦП, поддерживать оперативную память с частотой до 6400 МГц и предоставить вам мощную платформу для дальнейшего развития.

Программное обеспечение

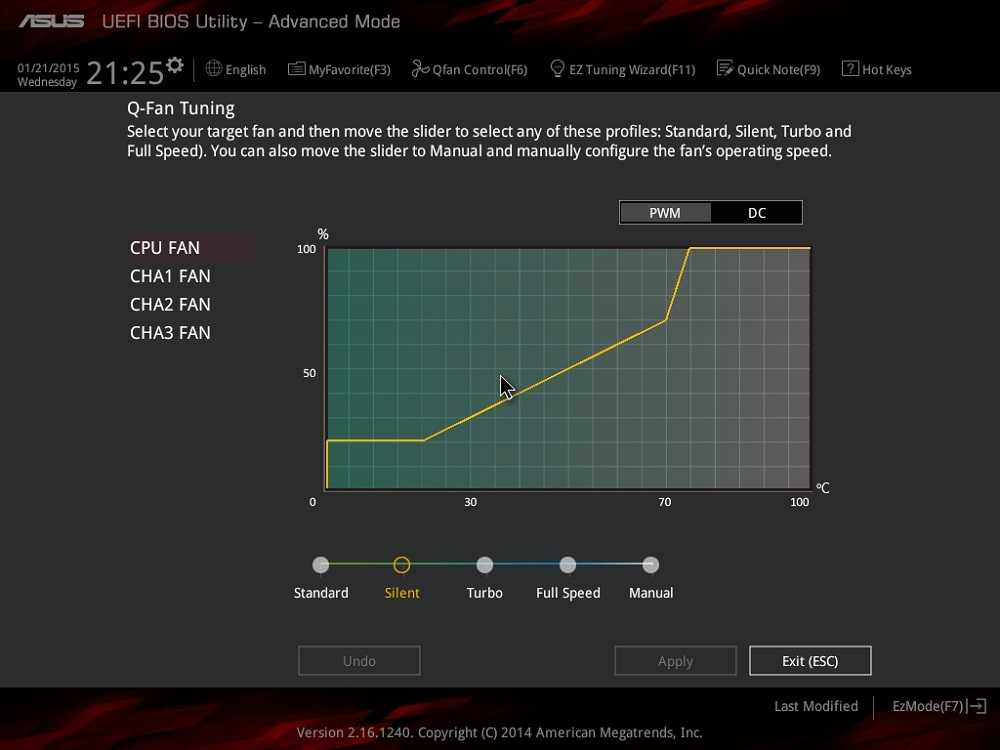

Особого внимания заслуживает возможность настроить работу системы охлаждения вашего ПК в соответствии с предпочитаемым профилем эксплуатации. Утилита Q-Fan Tuning позволяет настроить каждый кулер по отдельности либо выбрать один из 4 режимов:

• Standart (система охлаждения работает в обычном режиме)
• Silent (кулеры работают на пониженных оборотах для обеспечения наименьшего шума)
• Turbo (кулеры работают на повышенных оборотах для поддержания низкой температуры комплектующих)
• Full Speed (кулеры работают на максимальных оборотах независимо от температуры комплектующих)
• Manual (возможна настройка работы кулеров с определенными параметрами)

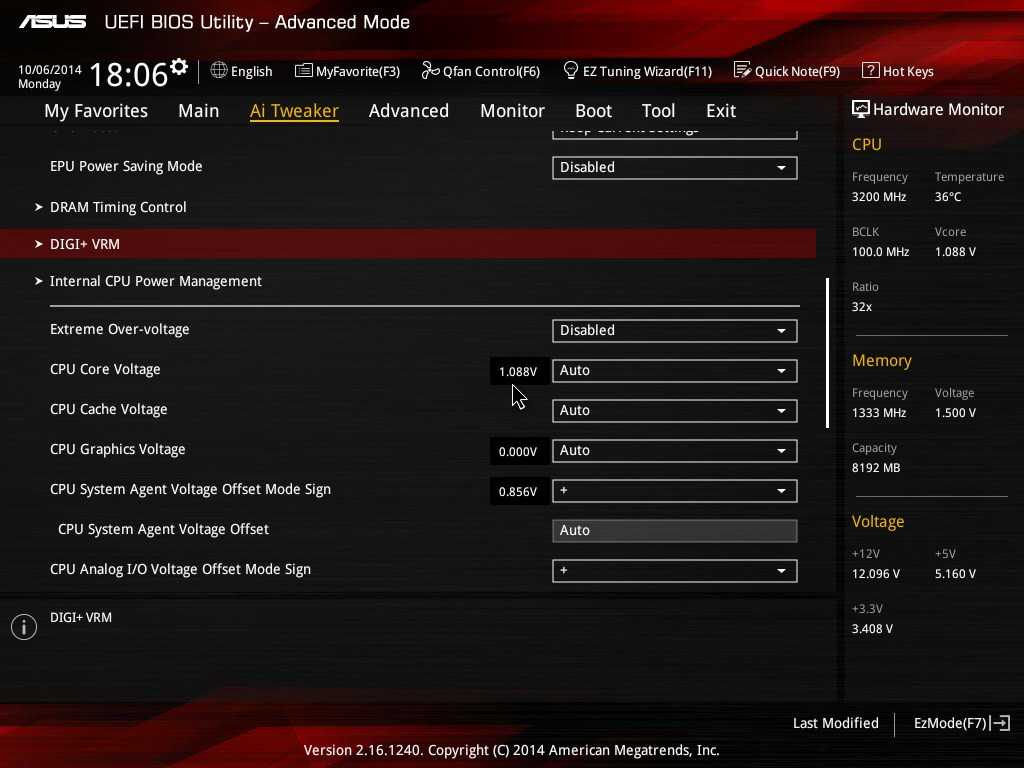

В разделе Ai Tweaker собраны все настройки для разгона процессора и настройки оперативной памяти, начиная от изменения вольтажа и заканчивая выставлением таймингов в работе оперативной памяти.

Помимо данного меню полезным для пользователей, которые занимаются разгоном, будет всегда активная область справа, на которой отображается текущее состояние комплектующих компьютера. Данное меню всегда на виду, чтобы пользователь видел малейшие изменения параметров и оперативно на них реагировал.

От BIOS можно потихоньку переходить в приложения для ОС Windows. ASUS AI Suite 3 — настоящий комбайн по настройке вашей системы и ее железных компонентов. В некотором смысле она дублирует приличное количество функций, доступных в UEFI-BIOS. Но ведь делать все непосредственно в ОС и сразу видеть результат, как мне кажется,  намного приятней. Среди приятного — ASUS AI Suite 3 позволяет при помощи интуитивных инструментов осуществить разгон не только процессора, но и видеокарты. Подробнее о результатах мы расскажем в следующем разделе.

Среди программного обеспечения ASUS H97-Pro Gamer стоит выделить утилиту GameFirst II, которая анализирует сетевой трафик и выделяет наивысший приоритет доступа в Интернет определенным приложениям.

Выводы

ASUS H97-Pro Gamer является крайне интересным решением на базе чипсета Intel H97. Кроме надежных элементов и качественной сборки материнская плата готова предложить потребителю хорошие возможности по разгону процессоров, поддержку высокоскоростных накопителей стандарта M.2 и умеренный ценник. Таким образом, желающие собрать не очень дорогую, но надежную игровую систему с определенным запасом прочности могут смело рассматривать ASUS H97-Pro Gamer в качестве подходящего фундамента для этой затеи.

• качество электронных компонентов
• поддержка разгона процессоров
• поддержка накопителей стандарта М.2
• аудиочип SupremeFX и сетевой контроллер Intel
• фирменное ПО
• приятно снизившаяся цена

не поддерживает разгон оперативной памяти

Возможно отображение других моделей, если данная отсутствует в каталоге.
